Technische Daten; Mindestabstände - EOS Bi-O Mat U Montage- Und Gebrauchsanweisungen

Technische Daten

Spannung: 400 V 3N ~ 50 Hz
Leistungsaufnahme: 6,0; 8,0; 9,0; 12,0 kW je nach
Ausführung
Verdampferleistung: 1,5 kW
Höhe: 1000 mm
Breite: 1120 mm
Tiefe: 200 mm
Ableitstrom: max. 0,75 mA je kW Heizleistung
Saunaofen für den Einsatz in private und ge-
werbliche Saunen.
Im Lieferumfang ist enthalten:
1 Saunaofen
1 Sicherheitsgitter
1 Aufgusstrichter mit Anschlussschlauch 1 m,
Schlauchklemme und Befestigungsmaterial.
Mit diesem Saunaheizgerät können Sie neben
der herkömmlichen Finnischen Sauna auch die
Badeformen des Warmluftbades, Klimabades,
Softdampf- oder Kräuterbades wählen.
Der Saunaofen ist für eine Anschlussspannung
von 400 V 3N ~ vorgesehen und über ein Sau-
nasteuergerät zu betreiben.
10
Mindestabstände
Die Mindesthöhe der Saunakabine muss innen
1,90 m betragen.
Der waagerechte (seitliche) Abstand zwischen
Ofen und Kabinenwand muss mindestens 7 cm
betragen
Der Abstand zwischen vorgesetzter Holzwand
bzw. Liegebank und anderen brennbaren
Materialien zum Ofen muss mindestens 2 cm
betragen.

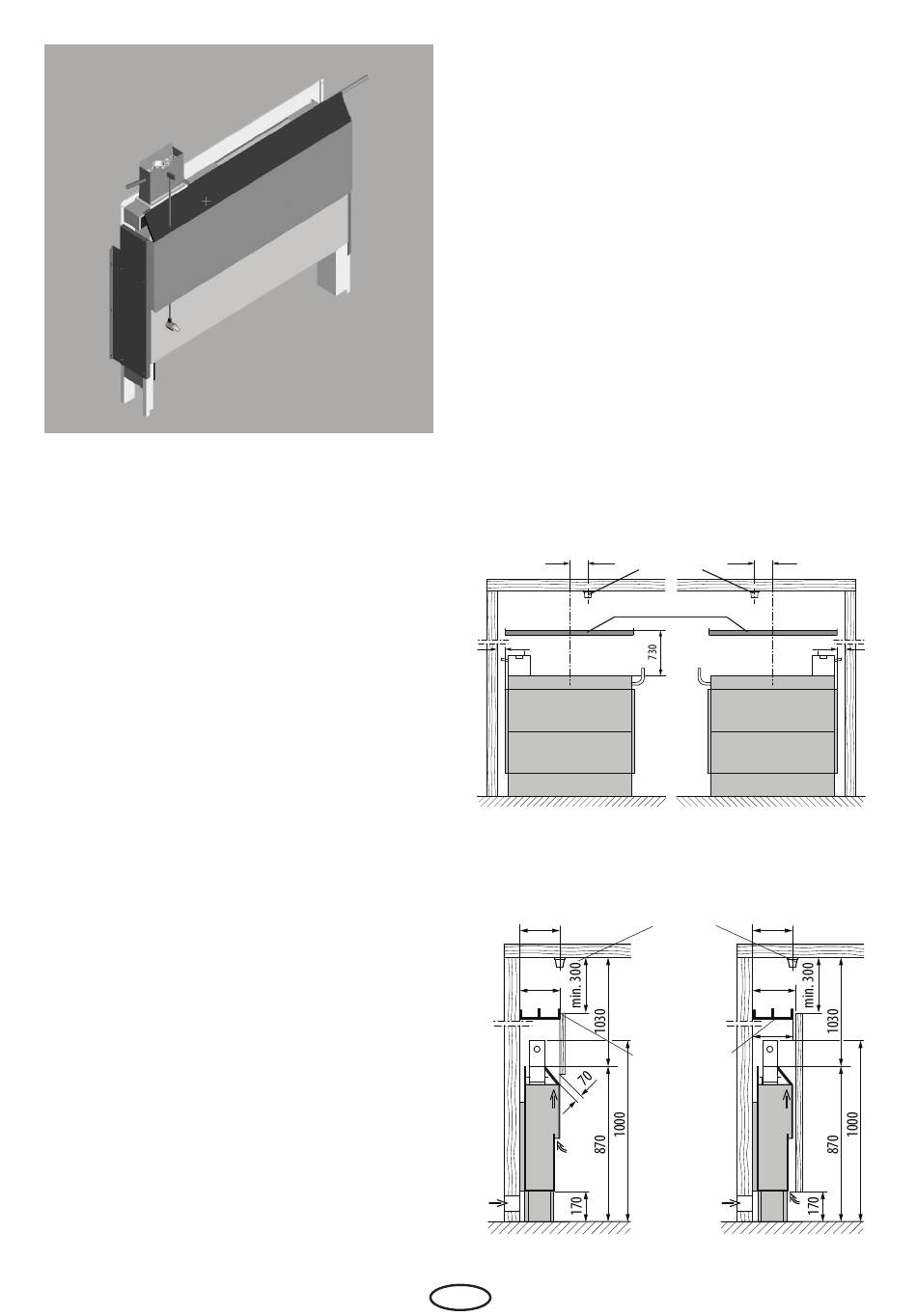

Das mitgelieferte Schutzgitter ist über dem
Ofen an der Oberkante der Trennwand zur Sau-
na- Rückwand zu montieren (Abb.1+2). Damit
soll verhindert werden, dass unbeabsichtigt
Gegenstände auf den Ofen fallen.
Entgegen den Angaben zu Fühlermontage Ihres
Saunasteuergerätes, wird der Ofenfühler wie in
der Abbildung gezeigt montiert.
200
Ofen-Schutzgitter
70
Abb. 1
Maße in mm
* bei Kabinen bis 2 x 2 m
** bei größeren Kabinen
190*
390**
200
Zuluft
Abb. 2
D
200
Ofenfühler
Abb. 1a
190*
390**
Ofenfühler
220
200
Ofenschutzgitter
Zuluft
Abb. 2a
70
