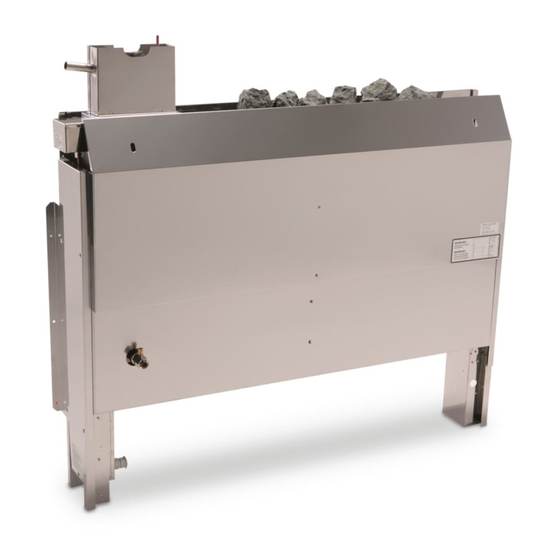

EOS Bi-O Mat U Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für Bi-O Mat U:
- Gebrauchsanweisung (16 Seiten) ,
- Montage- und gebrauchsanweisung (45 Seiten) ,
- Montage- und gebrauchsanweisungen (48 Seiten)
Verwandte Anleitungen für EOS Bi-O Mat U
Inhaltszusammenfassung für EOS Bi-O Mat U
- Seite 1 Bi-O Mat U Montage- und Gebrauchsanweisung MADE IN GERMANY IPx4 Druck Nr. 29341672de / - 28.12...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Bestimmungsgemäße Verwendung ................3 Allgemeine Hinweise ....................3 Wichtige Hinweise ....................4 Elektroanschluss ....................5 Verdrahtungsschemata ...................6 Technische Daten ....................7 Mindestabstände ....................7 Montage des Aufgusstrichters ................8 Montage des Verdampfers ..................8 Elektroanschluss .....................9 Befüllen des Wasserbehälters ................9 Betrieb mit Verdampfer ..................10 Entkalken des Verdampfers ................10 Saunasteine ......................11 Wartung und Pflege ....................11 Service Adresse ....................13... -
Seite 3: Bestimmungsgemäße Verwendung
Allgemeine Hinweise Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben ein hochwertiges technisches Beachten Sie, dass Sie ein optimales Sauna- Gerät erworben, mit welchem Sie lange Jah- klima nur dann erreichen, wenn die Kabine mit re Freude am Saunabaden haben werden. ihrer Zuluft und Abluft, das Saunaheizgerät Dieses Saunaheizgerät wurde nach den und das Steuergerät aufeinander abgestimmt... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise teren Saunawand im unteren Bereich angebracht. Die Be- und Entlüftung darf Bei unsachgemäßer Montage be- nicht verschlossen werden. Bitte beach- steht Brandgefahr! Lesen Sie bit- ten Sie die Hinweise Ihres Saunakabi- diese Montageanleitung sorgfäl- nenlieferanten. tig durch. Beachten Sie besonders die •... -
Seite 5: Elektroanschluss
tungen, die im Inneren der Kabine verlegt Elektroanschluss werden, müssen Silikonleitungen sein Diese Arbeit wird Ihr Elektroinstallateur und für eine Umgebungstemperatur von ohne weitere Erklärung gemäß dem v.g. mindestens 170°C geeignet. Werden als Anschlussschema und nach dem in dem Anschlussleitung einadrige Leitungen jeweiligen Steuergerät eingeklebten... -
Seite 6: Verdrahtungsschemata
Verdrahtungsschemata 7500 W 6000 W U V W N U V W N 12000 W 9000 W U V W N U V W N U V W N zum Steuergerät zum LSG 5 x 1,5 mm² 5 x 1,5 mm² Verdampfer Achtung! Immer Nullleiter N mit anklemmen... -
Seite 7: Technische Daten
Mindestabstände Die Mindesthöhe der Saunakabine muss innen 1,90 m betragen. Der waagerechte (seitliche) Abstand zwi- schen Ofen und Kabinenwand muss minde- stens 7 cm betragen Der Abstand zwischen vorgesetzter Holzwand bzw. Liegebank und anderen brennbaren Materialien zum Ofen muss mindestens 2 cm betragen. -
Seite 8: Montage Des Aufgusstrichters
Warnschild im Bereich des Aufguß- Montage des Verdampfers trichters anbringen Montieren Sie die beigefügte MS- ‚‘-Schlauchtülle unter Verwendung von Dichtband (Tefl onband) in den Ablaßhahn. Die Achsverlängerung mit dem Stellknebel fügen Sie in das Adapterstück auf dem Hahn und sichern beides mit dem Stift ø 3 x 12 mm. -
Seite 9: Elektroanschluss
Elektroanschluss Ist der Wasservorrat verbraucht, ertönt eine akkustische Wassermangelmeldung. Solan- Heizstab-Verdampfer ge der Warnton erfolgt, ist der Heizstab im 1500 W Summer Verdampfer ausgeschaltet. Bei Steuergeräten mit Wassermangelerken- nung schaltet das Steuergerät die gesamte Saunaanlage aus, wenn nicht innerhalb von Thermostat- 2 Minuten Wasser nachgefüllt wurde. -
Seite 10: Betrieb Mit Verdampfer
Betrieb mit Verdampfer Durch Zugabe von fremden Aro- mastoffen oder sonstigen Zusatz- (nur bei Öfen mit Verdampfer) mitteln zur Luftbefeuchtung ist ein ge- sundheitliches Risiko nicht auszuschlie- Die Regelung des Verdampfers erfolgt über ßen. Von der Verwendung dieser Zusätze das Steuergerät. Entweder erhalten Sie ei- wird daher abgeraten, es sei denn, sie nen Feuchtewert, der über einen Soll-Ist- werden vom Gerätehersteller oder Sauna-... -
Seite 11: Saunasteine
Saunasteine Wartung und Pfl ege Der Saunastein ist ein Naturprodukt. Über- Alle Saunaheizgeräte sind aus korrosions- prüfen Sie die Saunasteine in regelmäßigen armem Material. Damit Sie jedoch lange Abständen. Die Saunasteine können insbe- Freude mit Ihrem Saunaheizgerät haben, sondere durch scharfe Aufgusskonzentrate sollten Sie das Gerät warten und pfl... - Seite 12 Bei der Installation von Saunaheizgeräten ist die DIN VDE 0100 Teil 703 zu beach- ten! Diese Norm macht in Ihrer neuesten Ausgabe, gültig seit Februar 2006, unter Änderungen Absatz 703.412.05 folgende Aussage; Zitat: Der zusätzliche Schutz muss für alle Stromkrei- se der Sauna durch einen oder mehrere Fehler- strom-Schutzeinrichtungen (RCDs) mit einem Be- messungsdifferenzstrom nicht größer als 30 mA...
-
Seite 13: Service Adresse
Verpackung (ACHTUNG: Gefahr von Transport- schäden) an unsere Service-Abteilung einzuschi- Service Adresse cken. Senden Sie das Gerät stets mit diesem ausge- EOS Saunatechnik GmbH füllten Garantieschein ein. Adolf-Weiß-Straße 43 Eventuell entstehende Beförderungskosten für 35759 Driedorf-Mademühlen die Ein- und Rücksendung können von uns nicht Germany übernommen werden. -
Seite 14: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahmsweise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nachstehenden Ver- fahrensabläufe.
