Leser DELTA-Touch crypt 10x0
2.2
Installation von Daten- und Versorgungsleitungen
Bei der Versorgung der Leser (insbesondere über größere Distanzen) ist auf ausreichenden
Kabelquerschnitt zu achten. Da die Stromaufnahme der einzelnen Systeme teilweise
pulsförmig erfolgt, können mit einem herkömmlichen Multimeter (digital oder analog)
kurzzeitige Spannungseinbrüche nicht detektiert werden. Diese Spannungseinbrüche können
jedoch einen "POWER-ON-RESET" an der Leserkomponente verursachen, was ggf. zu
Kommunikationsstörungen führen kann.
Bei der Dimensionierung der Spannungsversorgung und der Leitungsquerschnitte der
Verkabelung ist also mit der maximalen Stromaufnahme zu rechnen. Es muss unbedingt
darauf geachtet werden, dass die Eingangsspannung (gemessen am Leser) den technischen
Angaben des Lesers entspricht.
2.3
Montagevorbereitung
1. Verlegen Sie die Anschlusskabel entsprechend den örtlichen Gegebenheiten und
2. Ziehen Sie die 8polige Schraub/Steckklemme vom Lesemodul ab und verdrahten Sie
Achtung:
Die Verdrahtung muss im spannungslosen Zustand erfolgen, d. h., die Betriebsspannung darf
erst nach vollständiger Montage des Lesers eingeschaltet werden!
Bosch Sicherheitssysteme
bereiten Sie sie zum Anschließen vor.
gemäß dem jeweiligen Anschlussplan, der dem Leser beiliegt.

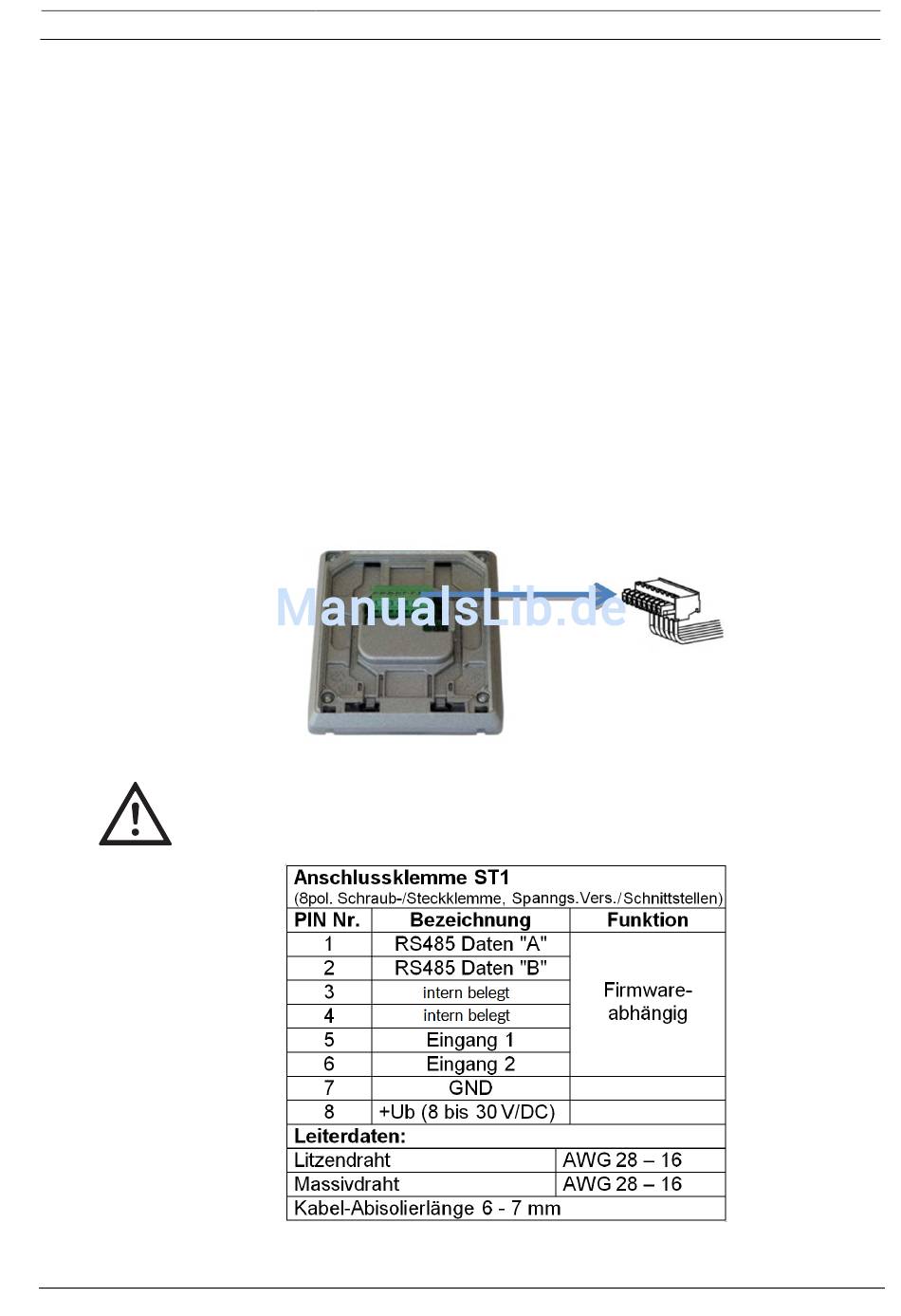

Lesemodul Rückseite mit Anschlussklemme ST1
Installationshandbuch
de
610-F.01U.588.603 | 1.0 | 2015.06
11
