GE ASTATplus Benutzerhandbuch Seite 8

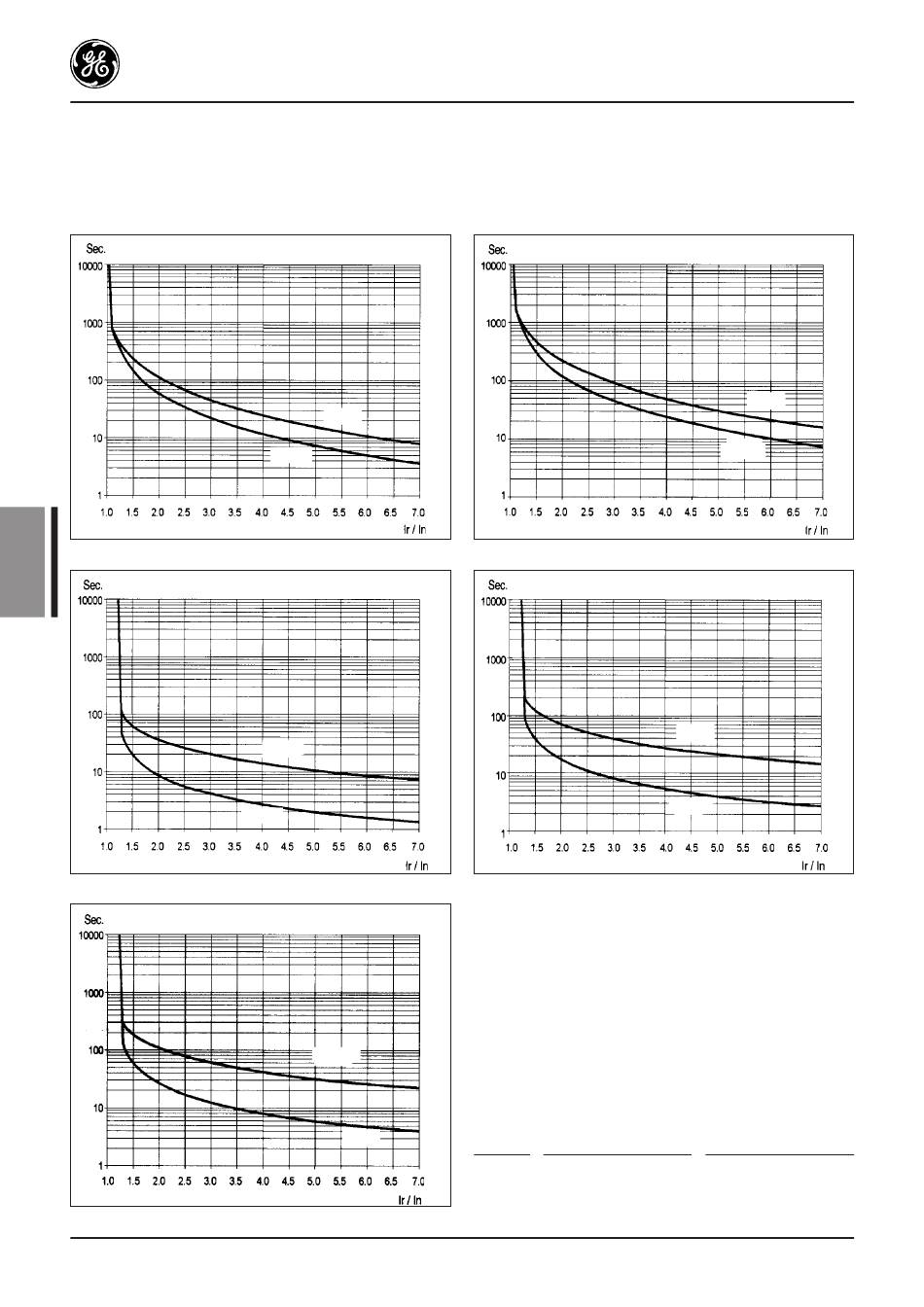

2.3. Temperaturverhalten
Der ASTATplus ermöglicht den Motorschutz gemäß IEC-Klasse 10 oder 20 und Nema-Klasse 10, 20 oder 30.
Diese Klassen können durch den Parameter „o" (Overload/Überlastung) ausgewählt werden.
IEC-Klasse 10
D
NEMA 10
8
NEMA 30
KALT
HEISS
KALT
HEISS
KALT
HEISS
IEC-Klasse 20
NEMA 20
Temperaturspeicher
Wird die Steuerspannung nicht weggenommen, verfügt
das Gerät über eine Abkühlfunktion. Nach der Überlast-
auslösung wird das Gerät 300 Sekunden lang abgekühlt.
Liegt die Steuerspannung nach der Auslösung nicht
mehr an, müssen Sie mindestens zwei Minuten lang
warten, bevor Sie das Gerät neu starten können.
Starts pro Stunde
Bei einem Zyklus T mit einer Anlaufzeit t1, einer
Laufzeit von T-2t1 bei Nennstrom und einer AUS-Zeit
von mindestens t1 Sekunden lässt der ASTATplus die
folgenden Starts pro Stunde zu.
Anlauf
- Starts / Stunde
strom Anlaufzeit t1= 10s
2 x Ir 180
3 x Ir 160
4 x Ir 30
ASTATplus
KALT
HEISS
KALT
HEISS
Starts / Stunde
Anlaufzeit t1=20 s
90
60
10
