Fehler
Unterspannung
Überspannung
Unterstrom
Überstrom
Neustart

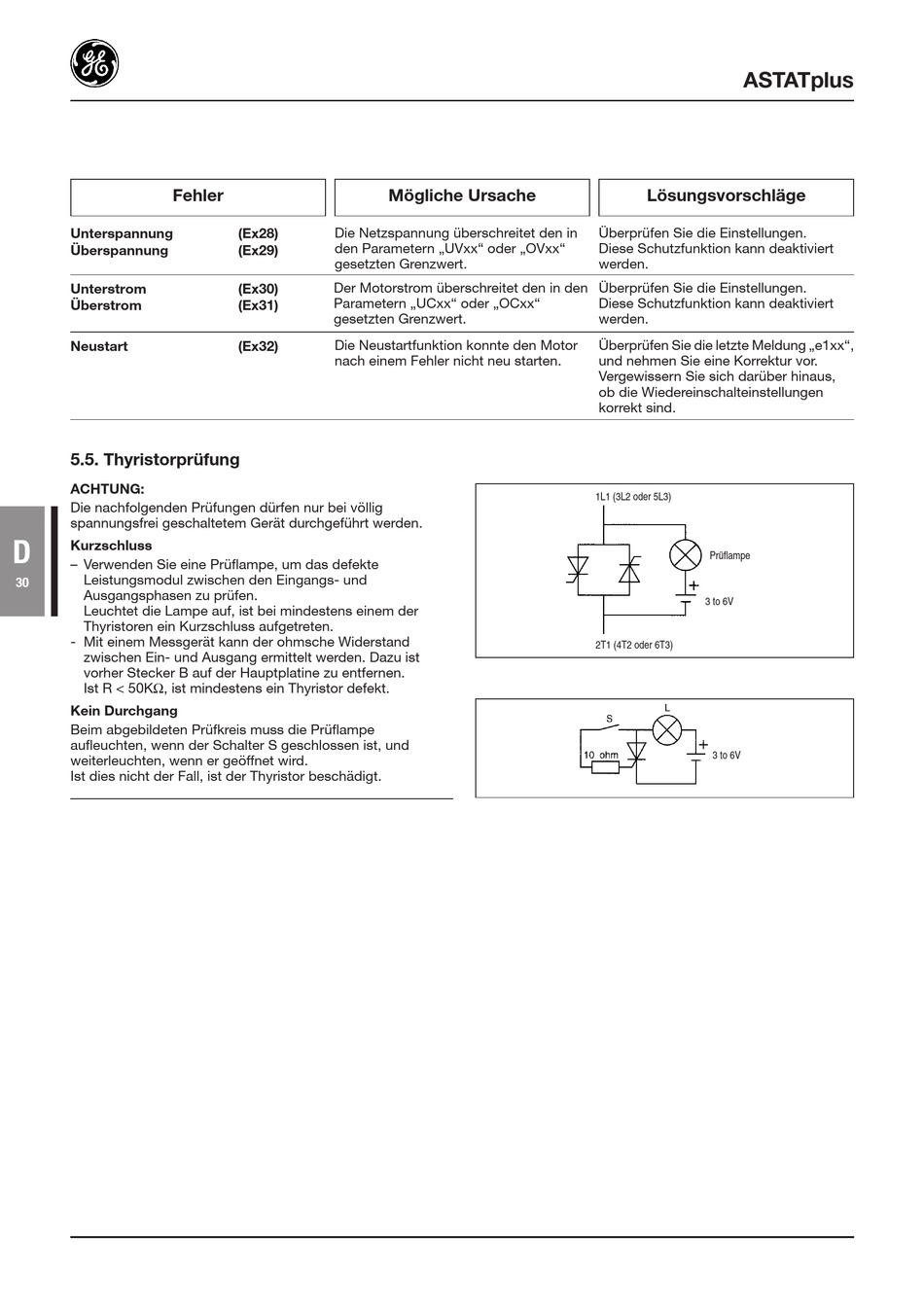

5.5. Thyristorprüfung
ACHTUNG:
Die nachfolgenden Prüfungen dürfen nur bei völlig
spannungsfrei geschaltetem Gerät durchgeführt werden.
D Kurzschluss
– Verwenden Sie eine Prüflampe, um das defekte
Leistungsmodul zwischen den Eingangs- und
30
Ausgangsphasen zu prüfen.
Leuchtet die Lampe auf, ist bei mindestens einem der
Thyristoren ein Kurzschluss aufgetreten.
- Mit einem Messgerät kann der ohmsche Widerstand
zwischen Ein- und Ausgang ermittelt werden. Dazu ist
vorher Stecker B auf der Hauptplatine zu entfernen.
Ist R < 50K/, ist mindestens ein Thyristor defekt.
Kein Durchgang
Beim abgebildeten Prüfkreis muss die Prüflampe
aufleuchten, wenn der Schalter S geschlossen ist, und
weiterleuchten, wenn er geöffnet wird.
Ist dies nicht der Fall, ist der Thyristor beschädigt.
Mögliche Ursache
Die Netzspannung überschreitet den in
(Ex28)
den Parametern „UVxx" oder „OVxx"
(Ex29)
gesetzten Grenzwert.
(Ex30) Der Motorstrom überschreitet den in den
Parametern „UCxx" oder „OCxx"
(Ex31)
gesetzten Grenzwert.
Die Neustartfunktion konnte den Motor
(Ex32)
nach einem Fehler nicht neu starten.
ASTATplus
Lösungsvorschläge
Überprüfen Sie die Einstellungen.
Diese Schutzfunktion kann deaktiviert
werden.
Überprüfen Sie die Einstellungen.
Diese Schutzfunktion kann deaktiviert
werden.
Überprüfen Sie die letzte Meldung „e1xx",
und nehmen Sie eine Korrektur vor.
Vergewissern Sie sich darüber hinaus,
ob die Wiedereinschalteinstellungen
korrekt sind.
1L1 (3L2 oder 5L3)
Prüflampe
3 to 6V
2T1 (4T2 oder 6T3)
3 to 6V
