4. Programmierung

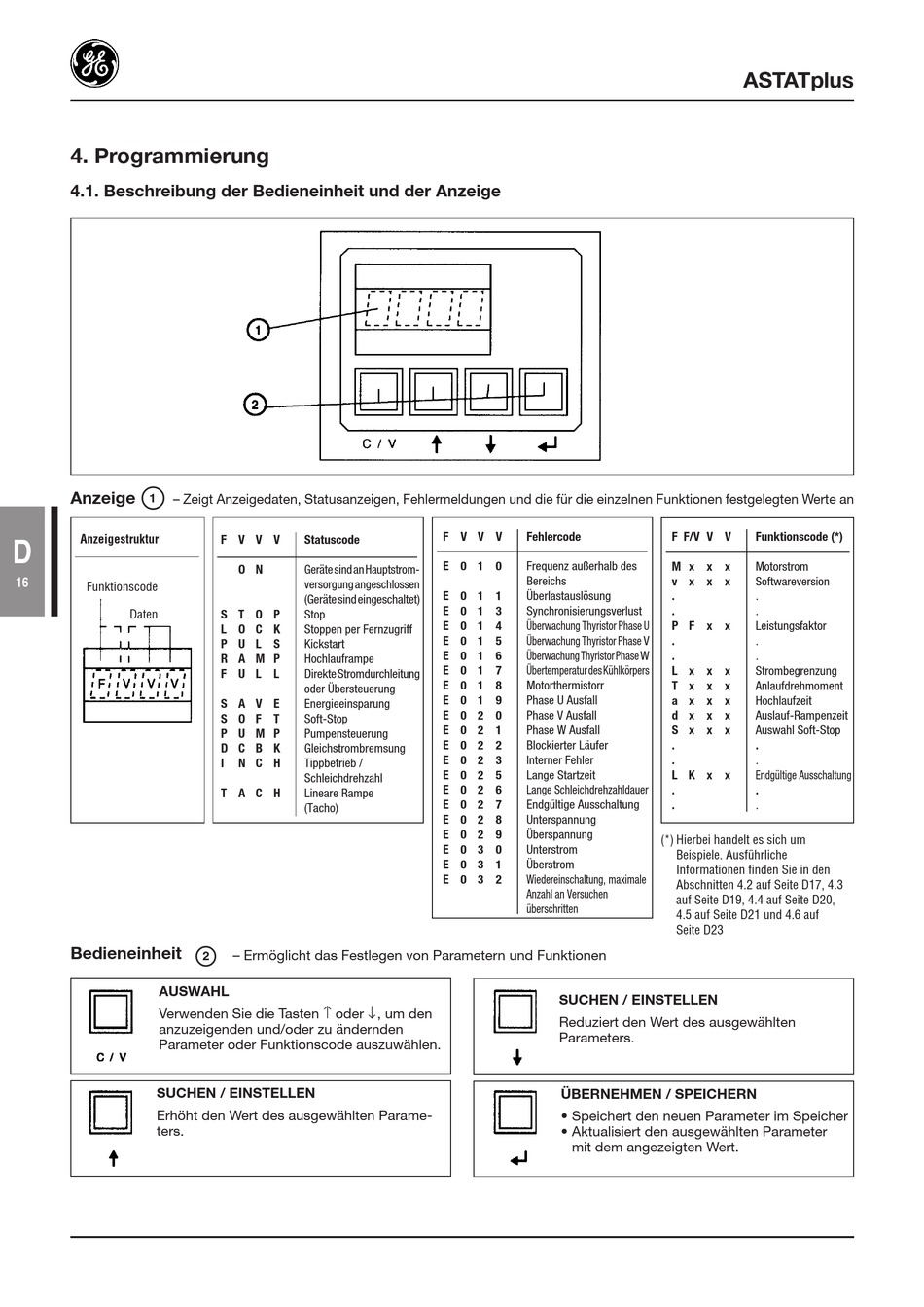

4.1. Beschreibung der Bedieneinheit und der Anzeige
Anzeige
1
– Zeigt Anzeigedaten, Statusanzeigen, Fehlermeldungen und die für die einzelnen Funktionen festgelegten Werte an
Anzeigestruktur
D
16
Funktionscode
Daten
Bedieneinheit
AUSWAHL
Verwenden Sie die Tasten B oder D, um den
anzuzeigenden und/oder zu ändernden
Parameter oder Funktionscode auszuwählen.
SUCHEN / EINSTELLEN
Erhöht den Wert des ausgewählten Parame-
ters.
F V V V
Statuscode
O N
Geräte sind an Hauptstrom-
versorgung angeschlossen
(Geräte sind eingeschaltet)
S T O P
Stop
L O C K
Stoppen per Fernzugriff
P U L S
Kickstart
R A M P
Hochlauframpe
F U L L
Direkte Stromdurchleitung
oder Übersteuerung
S A V E
Energieeinsparung
S O F T
Soft-Stop
P U M P
Pumpensteuerung
D C B K
Gleichstrombremsung
I
N C H
Tippbetrieb /
Schleichdrehzahl
T A C H
Lineare Rampe
(Tacho)
– Ermöglicht das Festlegen von Parametern und Funktionen
2
F V V V
Fehlercode
E 0 1 0
Frequenz außerhalb des
Bereichs
E 0 1 1
Überlastauslösung
E 0 1 3
Synchronisierungsverlust
E 0 1 4
Überwachung Thyristor Phase U
E 0 1 5
Überwachung Thyristor Phase V
E 0 1 6
Überwachung Thyristor Phase W
E 0 1 7
Übertemperatur des Kühlkörpers
E 0 1 8
Motorthermistorr
E 0 1 9
Phase U Ausfall
E 0 2 0
Phase V Ausfall
E 0 2 1
Phase W Ausfall
E 0 2 2
Blockierter Läufer
E 0 2 3
Interner Fehler
E 0 2 5
Lange Startzeit
E 0 2 6
Lange Schleichdrehzahldauer
E 0 2 7
Endgültige Ausschaltung
E 0 2 8
Unterspannung
E 0 2 9
Überspannung
E 0 3 0
Unterstrom
E 0 3 1
Überstrom
E 0 3 2
Wiedereinschaltung, maximale
Anzahl an Versuchen
überschritten
SUCHEN / EINSTELLEN
Reduziert den Wert des ausgewählten
Parameters.
ÜBERNEHMEN / SPEICHERN
• Speichert den neuen Parameter im Speicher
• Aktualisiert den ausgewählten Parameter
mit dem angezeigten Wert.
ASTATplus
F F/V V V
Funktionscode (*)
M x x x
Motorstrom
v x x x
Softwareversion
.
.
.
.
P F x x
Leistungsfaktor
.
.
.
.
L x x x
Strombegrenzung
T x x x
Anlaufdrehmoment
a x x x
Hochlaufzeit
d x x x
Auslauf-Rampenzeit
S x x x
Auswahl Soft-Stop
.
.
.
.
L K x x
Endgültige Ausschaltung
.
.
.
.
(*) Hierbei handelt es sich um
Beispiele. Ausführliche
Informationen finden Sie in den
Abschnitten 4.2 auf Seite D17, 4.3
auf Seite D19, 4.4 auf Seite D20,
4.5 auf Seite D21 und 4.6 auf
Seite D23
