3.3. Eingangs-/Ausgangsverdrahtung

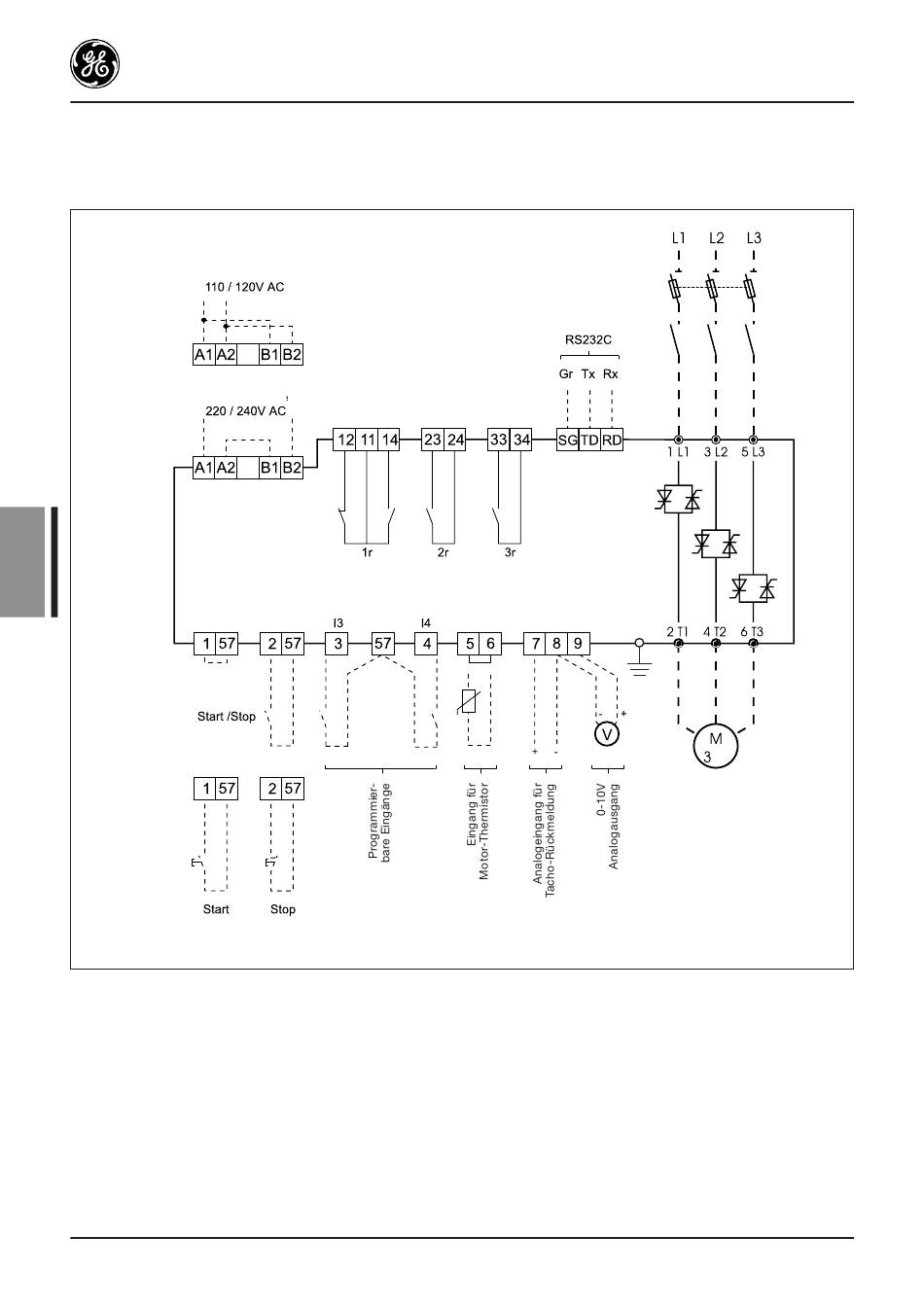

Die folgende Abbildung zeigt die Anschlussklemmen und die Verdrahtungskonfiguration des ASTATplus
D
12
(Dauer Signal)
(Signal über Drucktaster)
(1) Verdrahtungsempfehlungen zu Steuer- und Hauptstromleitungen finden Sie in Teil 5 „Installation"
(2) Den programmierbaren Eingängen I3 und I4 ist standardmäßig keine Funktion zugewiesen. Lesen Sie die
Seiten unter D.15, bevor Sie diese Eingänge verwenden.
(3) Den programmierbaren Relaisausgängen sind standardmäßig die folgenden Funktionen zugewiesen:
Relais (1r) RUN, (RUN-Status/Start-Status)
Relais (2r) EOR, (End of Ramp/Ende Rampe)
Relais (3r) DCBR, (Steuerung Gleichstrombremse)
(4) Wichtig: Verwenden Sie ausschließlich Schwachstromkontakte
Steuerspannung
Steuerspannung
Programmierbare Relaisausgänge
Programmierbare Eingänge
(4)
(4)
(4)
Serielle
Schnittstelle
(3)
(2)
ASTATplus
(1)
(1)
~
