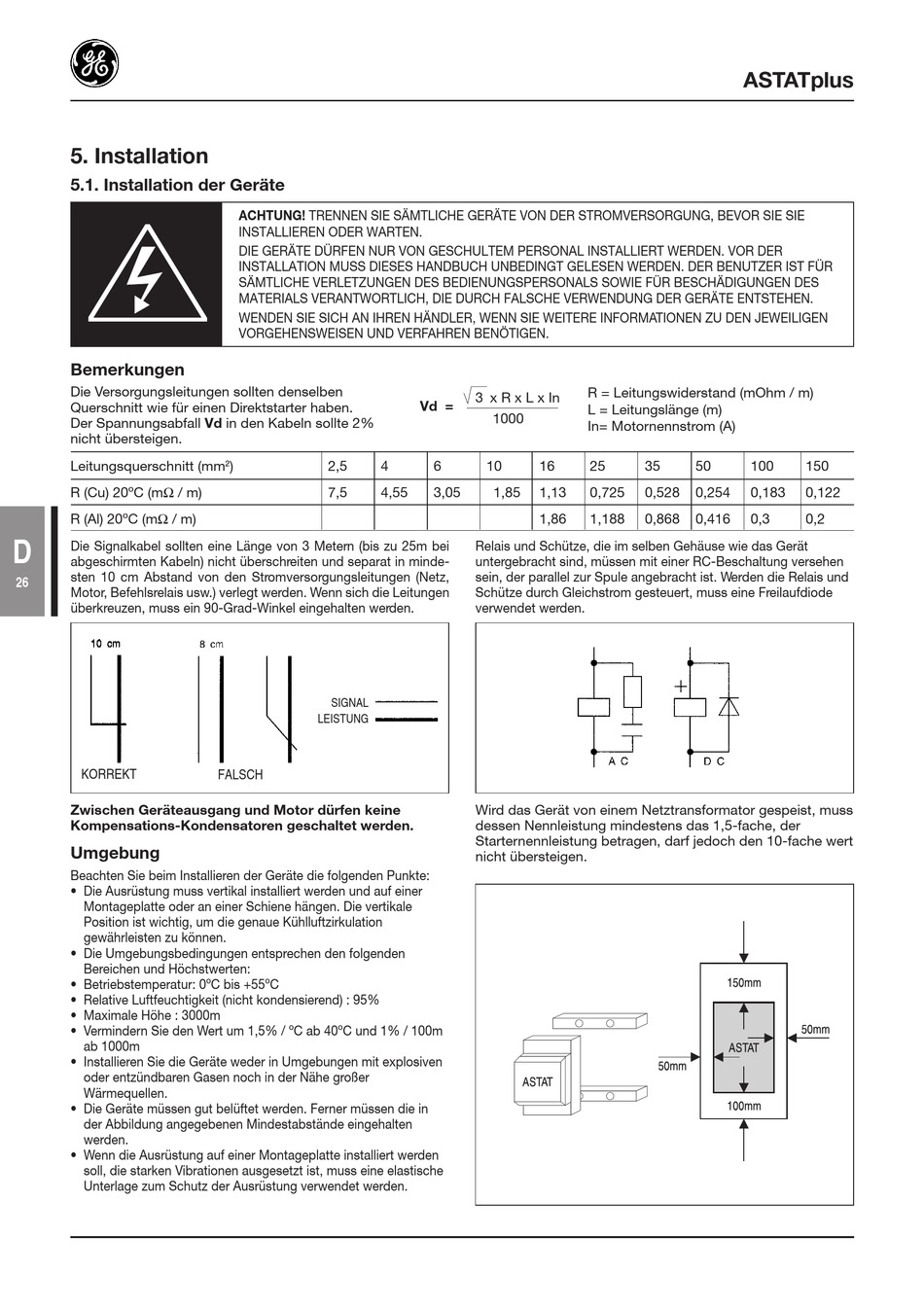

5. Installation

5.1. Installation der Geräte
Bemerkungen
Die Versorgungsleitungen sollten denselben
Querschnitt wie für einen Direktstarter haben.
Der Spannungsabfall Vd in den Kabeln sollte 2%
nicht übersteigen.
Leitungsquerschnitt (mm
R (Cu) 20ºC (m/ / m)
R (Al) 20ºC (m/ / m)
D
Die Signalkabel sollten eine Länge von 3 Metern (bis zu 25m bei
abgeschirmten Kabeln) nicht überschreiten und separat in minde-
sten 10 cm Abstand von den Stromversorgungsleitungen (Netz,
26
Motor, Befehlsrelais usw.) verlegt werden. Wenn sich die Leitungen
überkreuzen, muss ein 90-Grad-Winkel eingehalten werden.
KORREKT
Zwischen Geräteausgang und Motor dürfen keine
Kompensations-Kondensatoren geschaltet werden.
Umgebung
Beachten Sie beim Installieren der Geräte die folgenden Punkte:
• Die Ausrüstung muss vertikal installiert werden und auf einer
Montageplatte oder an einer Schiene hängen. Die vertikale
Position ist wichtig, um die genaue Kühlluftzirkulation
gewährleisten zu können.
• Die Umgebungsbedingungen entsprechen den folgenden
Bereichen und Höchstwerten:
• Betriebstemperatur: 0ºC bis +55ºC
• Relative Luftfeuchtigkeit (nicht kondensierend) : 95%
• Maximale Höhe : 3000m
• Vermindern Sie den Wert um 1,5% / ºC ab 40ºC und 1% / 100m
ab 1000m
• Installieren Sie die Geräte weder in Umgebungen mit explosiven
oder entzündbaren Gasen noch in der Nähe großer
Wärmequellen.
• Die Geräte müssen gut belüftet werden. Ferner müssen die in
der Abbildung angegebenen Mindestabstände eingehalten
werden.
• Wenn die Ausrüstung auf einer Montageplatte installiert werden
soll, die starken Vibrationen ausgesetzt ist, muss eine elastische
Unterlage zum Schutz der Ausrüstung verwendet werden.
ACHTUNG! TRENNEN SIE SÄMTLICHE GERÄTE VON DER STROMVERSORGUNG, BEVOR SIE SIE
INSTALLIEREN ODER WARTEN.
DIE GERÄTE DÜRFEN NUR VON GESCHULTEM PERSONAL INSTALLIERT WERDEN. VOR DER
INSTALLATION MUSS DIESES HANDBUCH UNBEDINGT GELESEN WERDEN. DER BENUTZER IST FÜR
SÄMTLICHE VERLETZUNGEN DES BEDIENUNGSPERSONALS SOWIE FÜR BESCHÄDIGUNGEN DES
MATERIALS VERANTWORTLICH, DIE DURCH FALSCHE VERWENDUNG DER GERÄTE ENTSTEHEN.
WENDEN SIE SICH AN IHREN HÄNDLER, WENN SIE WEITERE INFORMATIONEN ZU DEN JEWEILIGEN
VORGEHENSWEISEN UND VERFAHREN BENÖTIGEN.
2
) 2,5 4
7,5 4,55
SIGNAL
LEISTUNG
FALSCH
R = Leitungswiderstand (mOhm / m)
3 x R x L x In
Vd =
L = Leitungslänge (m)
1000
In= Motornennstrom (A)
6 10 16 25
3,05 1,85 1,13 0,725
1,86 1,188
Relais und Schütze, die im selben Gehäuse wie das Gerät
untergebracht sind, müssen mit einer RC-Beschaltung versehen
sein, der parallel zur Spule angebracht ist. Werden die Relais und
Schütze durch Gleichstrom gesteuert, muss eine Freilaufdiode
verwendet werden.
Wird das Gerät von einem Netztransformator gespeist, muss
dessen Nennleistung mindestens das 1,5-fache, der
Starternennleistung betragen, darf jedoch den 10-fache wert
nicht übersteigen.
ASTATplus
35 50 100 150
0,528 0,254 0,183 0,122
0,868 0,416 0,3 0,2
