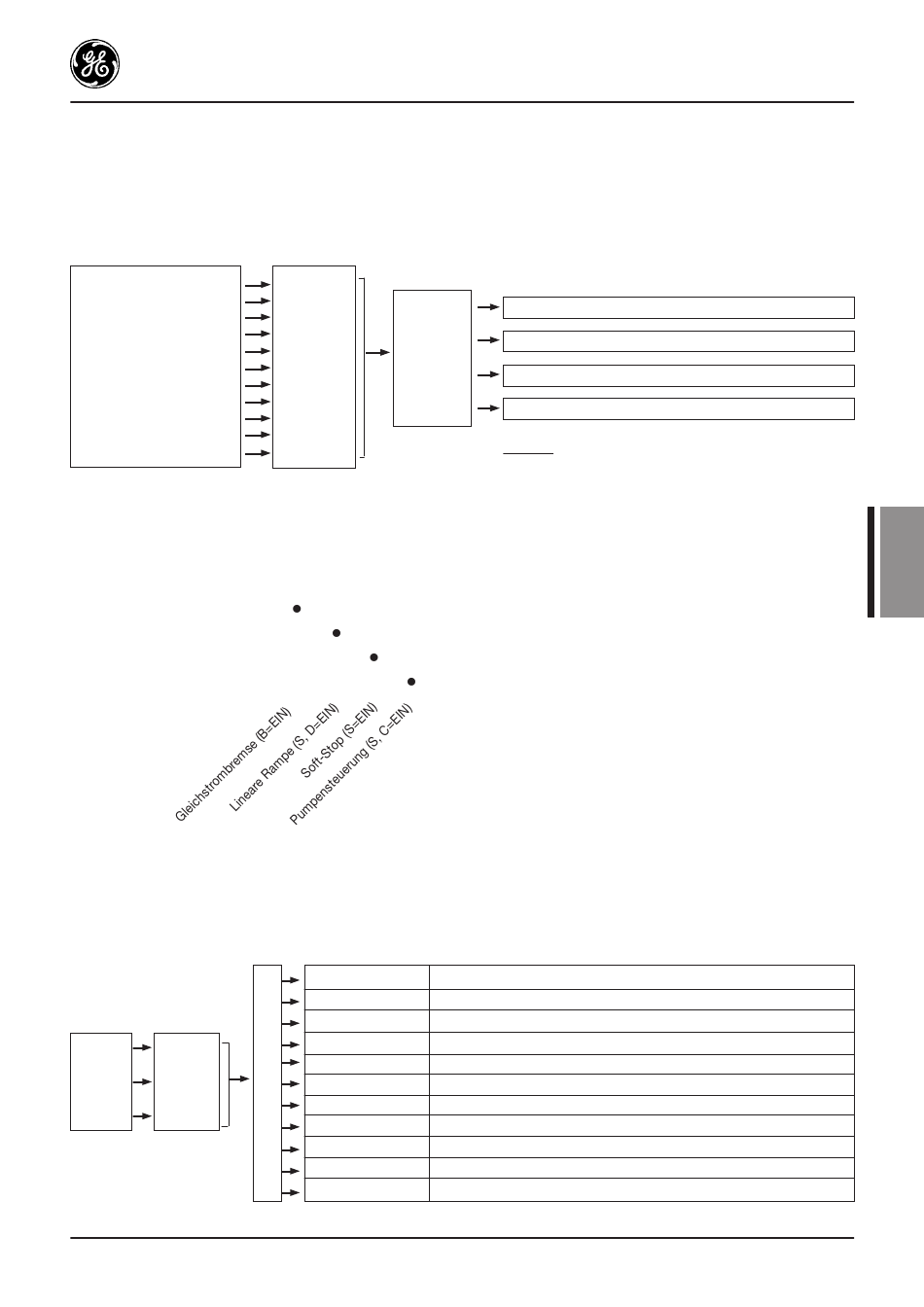

Programmierbare Eingänge und Funktionen
Der ASTATplus bietet Funktionen wie den Soft-Stop, Kickstart usw., die durch die entsprechenden Parameter über das
Bedienfeld aktiviert oder deaktiviert werden können. Die meisten dieser Funktionen können auch über die programmierbaren
Eingänge I3 oder I4 (Anschlussklemmen 3-57 und 4-57) per Fernzugriff aktiviert oder deaktiviert werden.
Funktion
Soft-Stop
Pumpensteuerung
Kickstart
Übersteuerung
Bypass
Gleichstrombremse
Lineare Rampe
(Tippbetrieb). Schleichdrehzahl
Tippbetrieb rückwärts
2. Motor
Fernsteuerung
Es kann mehr als eine Funktion des ASTATplus gleichzeitig über das Bedienfeld oder über die programmierbaren Eingänge I3
und I4 aktiviert werden, es gibt jedoch einige Funktionen, die (wenn sie gleichzeitig aktiviert werden) beim Stoppen des
Motors nicht wie erwartet arbeiten. In der folgenden Tabelle finden Sie die jeweiligen Prioritäten, wenn zwei oder mehr der
nachfolgend genannten Funktionen gleichzeitig aktiviert werden:
Gleichstrombremse (B=EIN)
Lineare Rampe (S, D=EIN)
Soft-Stop (S=EIN)
Pumpensteuerung (S, C=EIN)
Programmierbare Relaisausgänge
Der ASTATplus ist mit drei programmierbaren Relais 1r, 2r und 3r (Schwachstromkontakte) ausgestattet.
Die ASTAT-Anschlussklemmen tragen die Bezeichnungen 11-12-14, 23-24 and 33-34.
Diesen Relais können mehrere Funktionen zugewiesen werden (siehe unten).
Festgelegter Wert
Relais N# Parameter
Relais 1r 1 r x x
Relais 2r 1 r x x
Relais 3r 3 r x x
Parameter
Festgelegter Wert
S x x x
C x x x
_ O F F
P x x x
F x x x
_
z x x x
B x x x
_
D x x x
J x x x
_
r x x x
A x x x
X x x x
Bedingung
a b c
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
a a a
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
b a c
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
c a c
EOR
20
Gleichstrombremse
21
Fehler
22
Unterspannung
23
Überspannung
24
RUN
25
JOG
26
Unterstrom
27
Überstrom
28
29
30
Die Funktion ist permanent deaktiviert
O N Die Funktion ist permanent aktiviert
I 3 Der Status dieser Funktion hängt vom Eingang I3 des ASTAT ab
I 4
Der Status dieser Funktion hängt vom Eingang I4 des ASTAT ab
Hinweis: Ein programmierbarer Eingang kann mehr
als eine Funktion aktivieren oder deaktivieren
Maßnahme
a Das Gerät wird durch die Funktion „Linear Ramp" (Lineare
Rampe) gestoppt.
b Das Gerät wird nach erfolgtem Soft-Stop durch die
Gleichstrombremse gestoppt.
c Das Gerät wird durch die Funktion „Pump Control"
(Pumpensteuerung) gestoppt.
<Bemerkungen>
Erkennt das Ende der Spannungsrampe. Kann nur Relais 2r zugewiesen werden
Gleichstrombremsbefehl. Kann nur Relais 3r zugewiesen werden.
Erkennt den Fehlerstatus des ASTAT.
Erkennt den in Parameter „Uvxx" gesetzten Grenzwert
Erkennt den in Parameter „OVxx" gesetzten Grenzwert
Erkennt den Anlaufstatus des ASTAT.
Erkennt den Tippbetriebsstatus (bei Schleichdrehzahl)
Erkennt den in Parameter „Ucxx" gesetzten Grenzwert
Erkennt den in Parameter „Ocxx" gesetzten Grenzwert
Deaktiviert die Relaisfunktion
Für zukünftige Verwendung
