6. Anhang

6.1. Schaltungsbeispiele

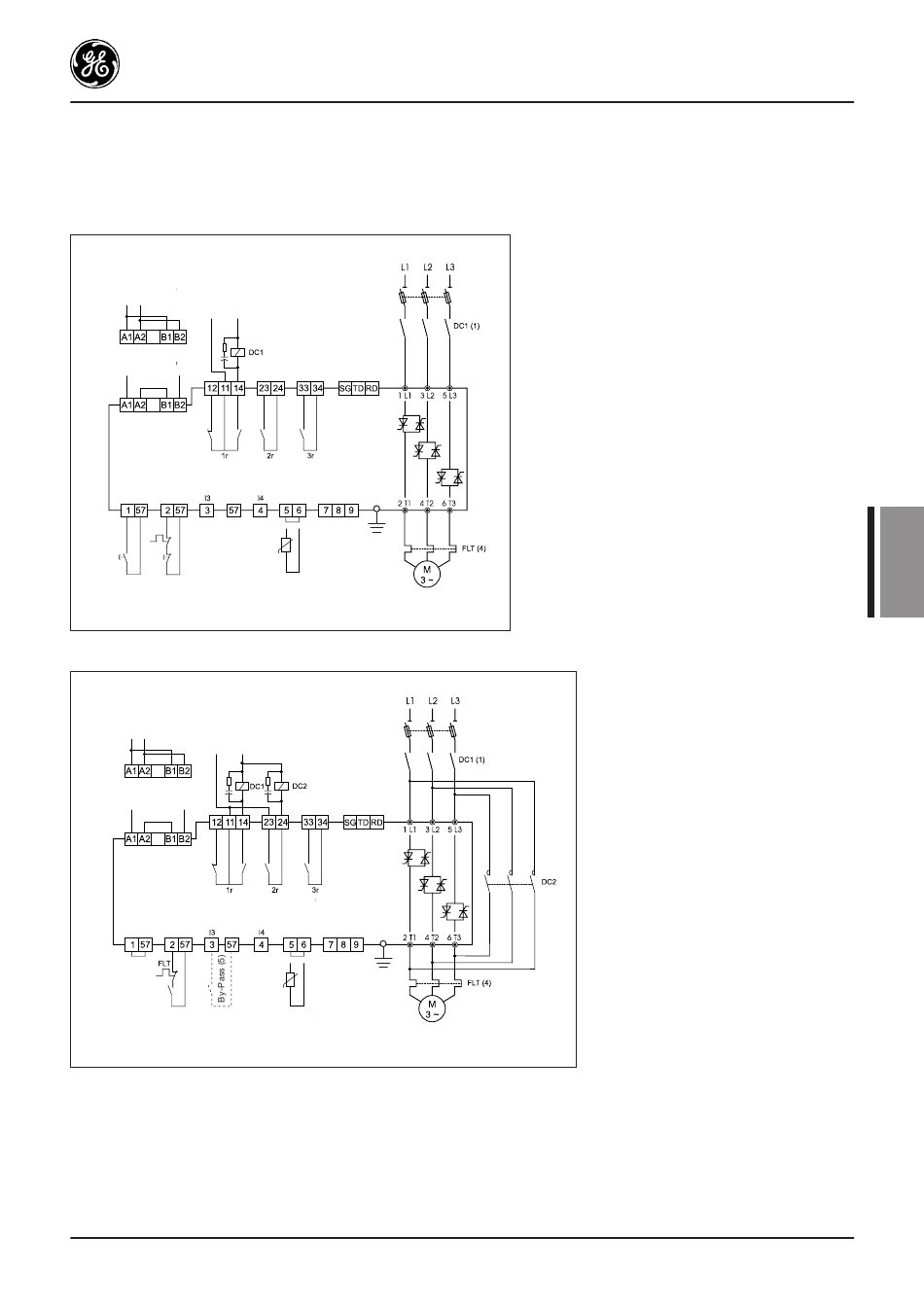

Prinzipschaltplan
Steuerspannung
110 / 120V AC
Steuerspannung
220 / 240V AC
Programmierbare Relaisausgänge
Programmierbare Eingänge (3)
Start Stop
Signal über Drucktaster (2)
Prinzipschaltplan mit Bypasssteuerung
Steuerspannung
110 / 120V AC
Steuerspannung
220 / 240V AC
Programmierbare Relaisausgänge
Programmierbare Eingänge (3)
Start/Stop (2)
(Dauer Signal)
Programmier-
bare Eingänge
Bypasssteuerung. Programmierschritte
1. Die Bypassfunktion kann durch Setzen des Parameters „zxxx" auf ON (EIN) aktiviert werden. In diesem Fall wird der
Bypass automatisch nach dem Anlassen aktiviert. Alternativ kann der Bypass auch durch ein Fernsteuerungssignal (5)
gesteuert werden, wenn der Parameter „zxxx" an einem der programmierbaren Eingänge „I3" oder „I4" gesetzt ist.
Weitere Informationen finden Sie in Abschnitt 4.5.2 (siehe D.22).
2. Nachdem diese Funktion aktiviert worden ist, wird sie automatisch dem Relais 2r zugewiesen (siehe D.22).
Dieses Relais muss zum Steuern des Bypassschützes verwendet werden.
Motor-
Thermistor
Motor-
Thermistor
Hinweise
(1) Das Trennschütz DC 1 ist für das Betreiben des
Motors nicht erforderlich. Berücksichtigen Sie
jedoch, dass das DC 1 die Netzleitung
galvanisch trennt, wodurch die Sicherheit
erhöht wird.
(2) In diesem Beispiel wird der Start- und
Stoppbefehl über Tasten gegeben. Ein perma-
nenter Befehl ist ebenfalls zulässig. Dazu
müssen die Klemmen 1, 2 und 57 wie auf Seite
D.12 abgebildet verdrahtet werden.
(3) Die Ausgangsrelais ermöglichen das direkte
Ansteuern der Schütze gemäß den Werten, die
auf Seite D.11 dieses Handbuchs aufgeführt
sind.
(4) Der ASTATplus ist mit einem elektronischen
Motorüberlastschutz ausgerüstet, der bei den
meisten Anwendungen adäquaten Schutz
bietet. Sie müssen zusätzlich einen externen
Überlastschutz verwenden, wenn dieser nach
den örtlichen Bestimmungen erforderlich ist
oder wenn Sie den Motor vor
Stromunsymmetrien schützen möchten.
Hinweise
(1) Das Trennschütz DC 1 ist für das
Betreiben des Motors nicht
erforderlich. Berücksichtigen Sie
jedoch, dass das DC 1 die
Netzleitung galvanisch trennt,
wodurch die Sicherheit erhöht wird.
(2) In diesem Beispiel wird der Start-
und Stoppbefehl über einen perma-
nenten Befehl aktiviert. Die Ausgabe
des Start- und Stoppbefehls per
Tasten ist ebenfalls zulässig. Dazu
müssen die Klemmen 1, 2 und 57
wie auf Seite D.12 abgebildet
verdrahtet werden.
(3) Die Ausgangsrelais ermöglichen das
direkte Ansteuern der Schütze
gemäß den Werten, die auf Seite D.11
dieses Handbuchs aufgeführt sind.
(4) ACHTUNG: Im Bypassmodus muss
ein externer Überlastrelaisschutz
verwendet werden.
(5) Bypasssteuerung durch Funktion
„zxxx" und das externe Schütz DC2.
Nachfolgend finden Sie weitere
Informationen.
