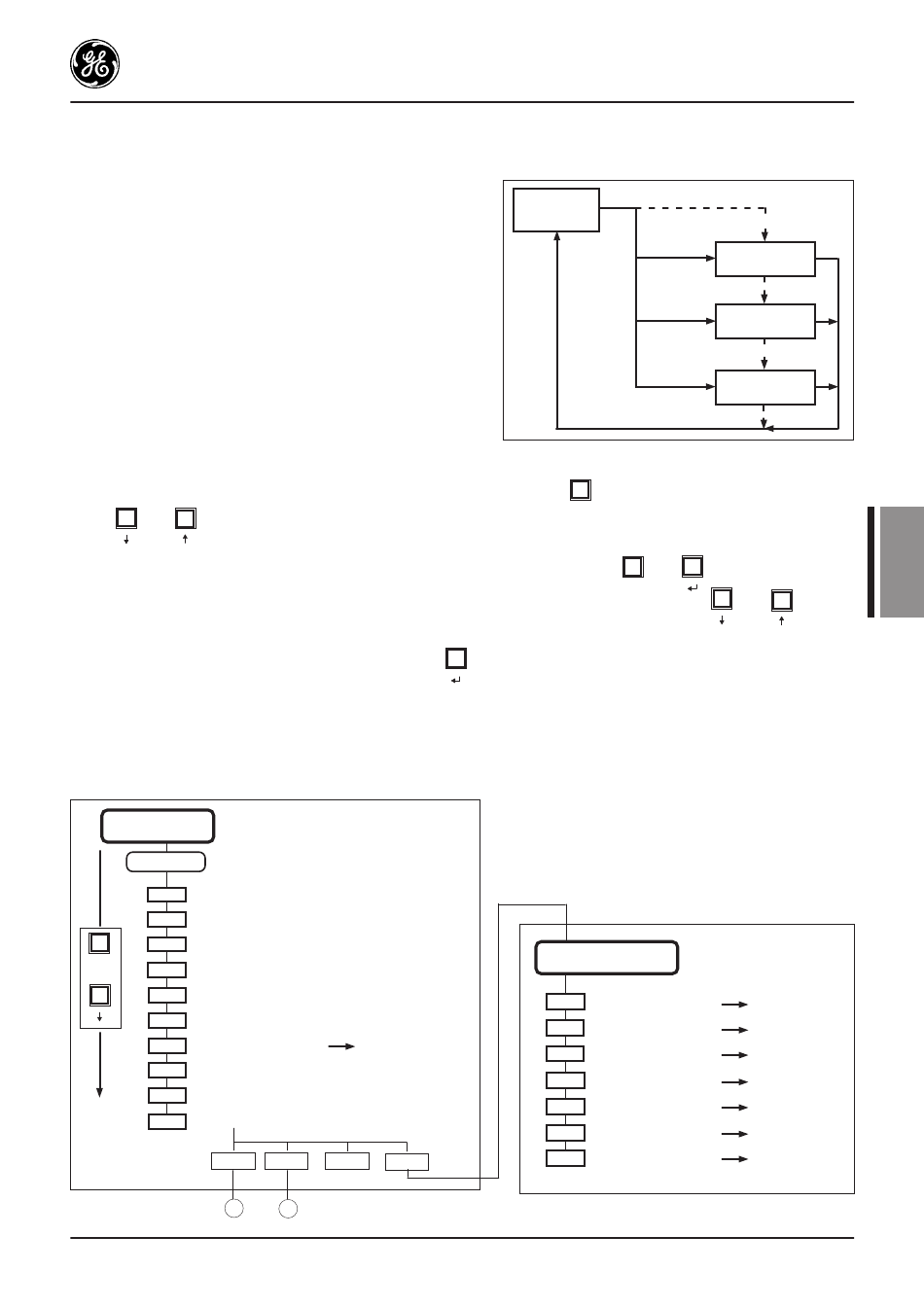

4.2. Konfiguration der Parameterblöcke
Moduswahl
Der ASTATplus verfügt über eine große Anzahl an Parametern, die
in vier Blöcke unterteilt sind: Anzeigeparameter, Kalibrierungs-
parameter, Basisparameter und erweiterte Parameter. Die Parame-
ter jedes Blocks können abhängig von der über Parameter „G"
getroffenen Auswahl angezeigt oder übersprungen werden. Die
Anzeigeparameter werden unabhängig vom ausgewählten Modus
immer angezeigt.
Einstellungen in Parameter „G"
Gxxx Die Anzeigeparameter werden unabhängig von den über
Parameter „G" getroffenen Einstellungen ständig angezeigt.
GCAL Die Kalibrierungsparameter werden angezeigt
GBAS Die Basisparameter werden angezeigt
GADV Die erweiterten Parameter werden angezeigt
GALL Sämtliche Parameter werden angezeigt
Auswählen und Festlegen von Parametern
Die einzelnen Parameter können der Reihenfolge nach durch Drücken der Taste
Tasten oder auf der Anzeige des ASTATplus angezeigt werden. Drücken Sie diese Tasten so lange, bis der
Parameter „G" angezeigt wird.
Der Parameter „G" kann schnell und problemlos automatisch durch Drücken der Tasten
Daraufhin wird auf der Anzeige „Gxxx" angezeigt.
Wenn der Parameter „G" angezeigt wird, wählen Sie den gewünschten Wert durch Drücken der Tasten
Auf der Anzeige werden die Parameter „GBAS", „GCAL", „GADV" und „GALL" nacheinander immer wieder angezeigt.
Der angezeigte aktuelle Wert kann durch Drücken der Taste
Im temporären Speicher gespeicherte Werte gehen bei einem Stromausfall verloren, wenn sie nicht vorher über den Parameter
„W" im E2PROM-Speicher permanent abgespeichert wurden. Weitere Informationen finden Sie auf Seite 4.4.
Oben ist ein Beispiel für den Parameter „G" aufgeführt. Die anderen Parameter des ASTATplus können auf ähnliche Weise
vom werkseitig eingestellten Standardwert in einen benutzerdefinierten Wert geändert werden.
Parameterlayout
Anzeigeparameter
Status Automatisch angezeigt: ON, STOP, LOCK, PULS, ...
M
Motorstrom
v Softwareversion
V Netzspannung
C / V
PF Netzleistungsfaktor
+
w Netzleistung
E Abgelaufene Zeit
e Fehlerspeicher
Passwort
K
Schreiben in den E2PROM-Speicher
W
G Wahlschalter für Parameterblock
GBAS
1
(siehe Seite. D.16)
e0, e1, e2, e3
GADV GALL GCAL
2
G ALL
Anzeige-
parameter
G CAL
G BAS
G ADV
und durch wiederholtes Drücken der
C / V
C / V
im temporären Puffer gespeichert werden.
Kalibrierungsparameter
U
Netzspannung
t Spannungskalibrierung
UF Gerätetyp
Stromkalibrierung
m
N Motornennstrom
o Überlastschutz
Überlastfaktor
f
ASTATplus
Kalibrierungs-
parameter
Basis-
parameter
Erweiterte
Parameter
und gesucht werden.
oder aus.
100-500
F,G ,H , ... ,X
m
40-120
0, N1, N2, N3,C1,C2
100-130
D
