6.2. Serielle Kommunikation

ASTATplus ist in der Lage, Daten per RS232-Schnittstelle zu senden und zu empfangen. Auf diese Weise kommuniziert
ASTATplus mit einem PC oder industriellen Feldbus-Systemen, und kann gestartet, gestoppt, programmiert oder geprüft
werden.
Es bestehen drei Kommunikations-Möglichkeiten:
– Verbindung mit einem PC unter Verwendung des ASCII-Protokolls (als PC Windows Software erhältlich)
– Verbindung mit einem PC unter Verwendung des Modbus RTU Protokolls.
– Verbindung mit einem industriellen Feldbus-System (ProfibusDP, DeviceNet). Hierzu wird ein externes
Kommunikationsmodul benötigt. ASTATplus kommuniziert mit diesem Modul unter Verwendung des Modbus RTU
Protokolls, das Modul dient als Gateway zum Feldbus-System.
Mit Hilfe des Parameters XP wird das zu verwendende Protokoll festgelegt:
Protokoll
ASCII
Modbus RTU
Profibus/DeviceNet

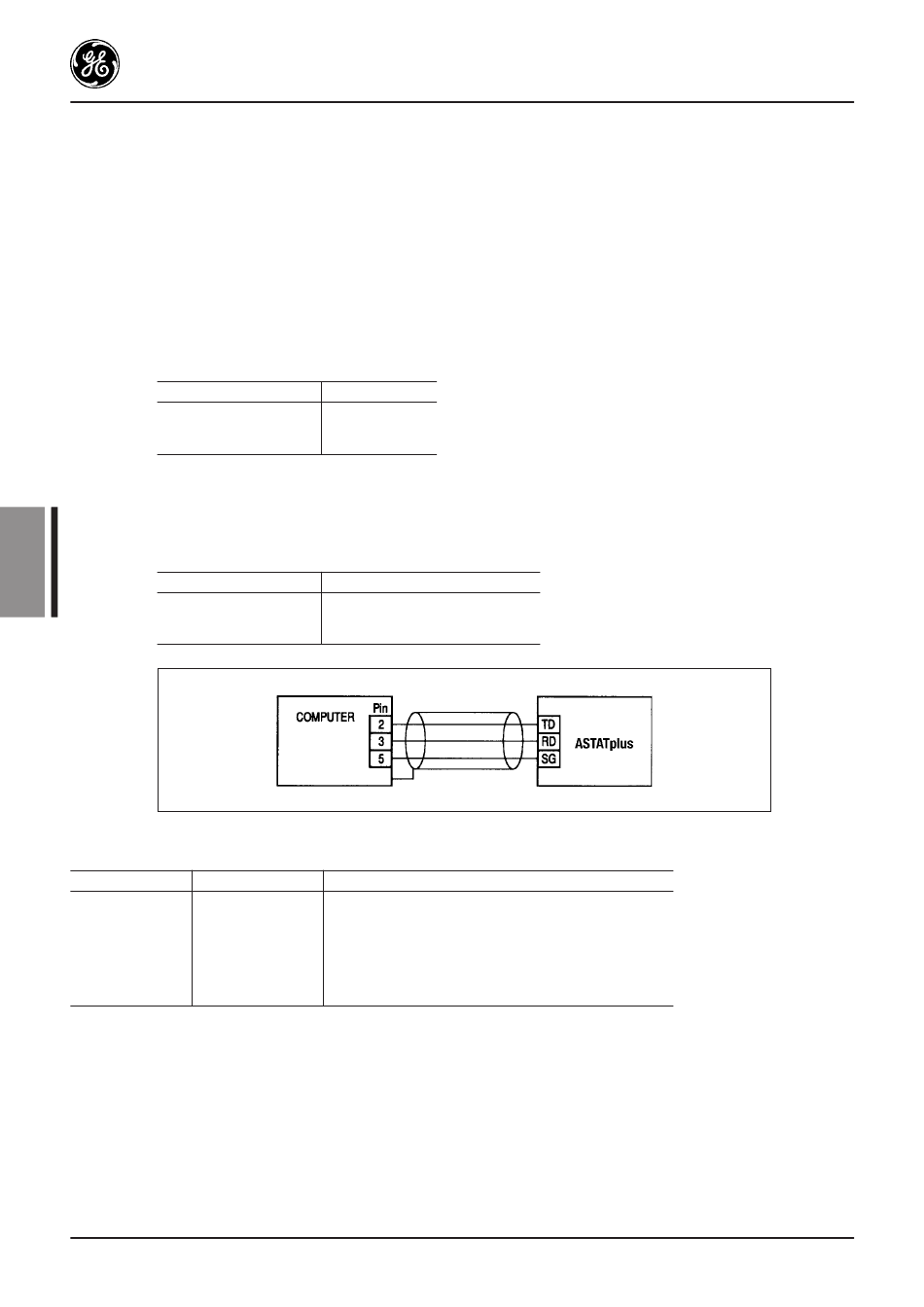

6.2.1. Anschlussbelegung und Anschlusseinstellungen RS232-Schnittstelle

RS232 ist ein Kommunikationsstandard zur Übertragung und erlaubt verschiedene Protokolle (Modbus, ASCII, Profibus,
DeviceNet, usw.). Die maximal zulässige Kabellänge beträgt 3m. ASTATplus benötigt eine Verbindung mit den drei
D
Signalleitungen TD, RD, SG.
34
Astat Terminal
TD
RD
SG
Die folgende Tabelle erläutert die erforderlichen Anschlusseinstellungen, zur Kommunikation mit ASTATplus
Name
Baud Rate
Parity
Data Bits
Start Bits
Stop Bits
Data
Handshaking
XP
0
1
2
Bezeichnung
Transmit Data (Daten senden)
Receive Data (Daten empfangen)
Signal Common (Masse)
RS-232-
ANSCHLUSS
Einstellung Beschreibung
9600 bps Übertragungsrate Bits pro Sekunde
keine Fehlerprüfung
8 Anzahl der Datenbits je Übertragung
1 Anzahl der Bits, die eine Übertragung ankündigt
2 Anzahl der Bits, die eine Übertragung beendet
ASCII / RTU verwendetes Protokoll
keine keine Sendefreigabe erforderlich
RS-232-KABEL
ASTATplus
