GE ASTATplus Benutzerhandbuch Seite 33

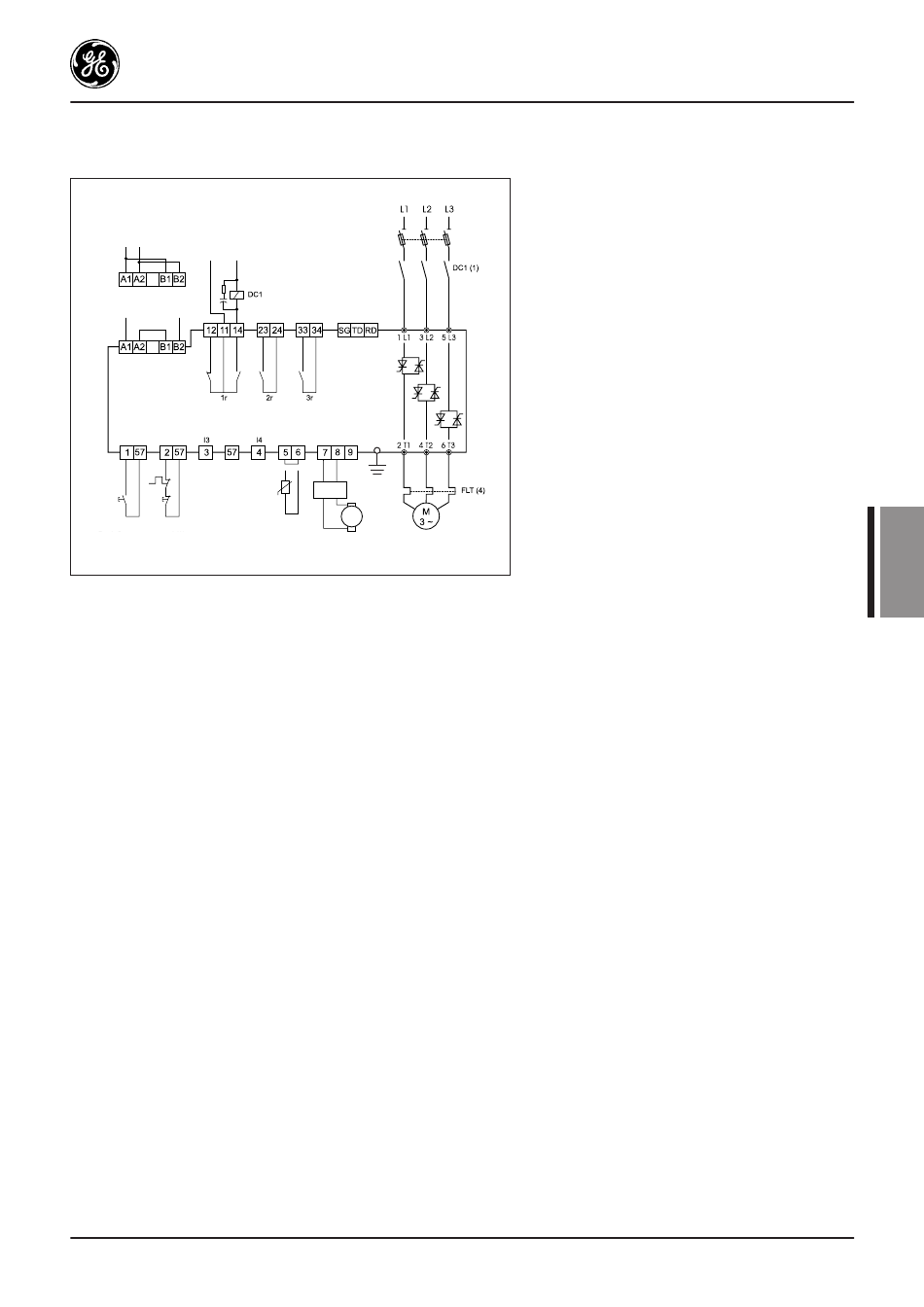

Prinzipschaltplan mit linearer Rampe
Steuerspannung
110 / 120V AC
Steuerspannung
220 / 240V AC
Programmierbare Relaisausgänge
Programmierbare Eingänge (3)
FT1
Start Stop
Signal über
Drucktaster (2)
Funktion Lineare Rampe. Programmierschritte
Die Funktion „Lineare Rampe" kann durch Setzen des Parameters „Dxxx" auf ON (EIN) aktiviert werden. In diesem Fall ist die
lineare Rampe nicht von der Last abhängig. Für diese Funktion ist die Rückführung vom externen Tachogenerator
erforderlich. Weitere Informationen finden Sie in Abschnitt 4.6.2 auf Seite D.24.
TAV-5
T6
Motor-
Thermistor
Linear
ramp (5)
Hinweise
(1) Das Trennschütz DC 1 ist für das Betreiben des
Motors nicht erforderlich. Berücksichtigen Sie
jedoch, dass das DC 1 die Netzleitung
galvanisch trennt, wodurch die Sicherheit
erhöht wird.
(2) In diesem Beispiel wird der Start- und
Stoppbefehl über Tasten ausgegeben. Ein
permanenter Befehl ist ebenfalls zulässig. Dazu
müssen die Klemmen 1, 2 und 57 wie auf Seite
D.12 abgebildet verdrahtet werden.
(3) Die Ausgangsrelais ermöglichen das direkte
Ansteuern der Schütze gemäß den Werten, die
auf Seite D.11 dieses Handbuchs aufgeführt
sind.
(4) Der ASTATplus ist mit einem elektronischen
Motorüberlastschutz ausgerüstet, der bei den
meisten Anwendungen adäquaten Schutz
bietet. Sie müssen zusätzlich einen externen
Überlastschutz verwenden, wenn dieser nach
den örtlichen Bestimmungen erforderlich ist
oder wenn Sie den Motor vor
Stromunsymmetrien schützen möchten.
(5) Die lineare Rampe wird durch die Funktion
„Dxxx" gesteuert. Dazu ist die Rückführung von
einem Tachogenerator erforderlich.
Nachfolgend finden Sie weitere Informationen.
ASTATplus
D
33
