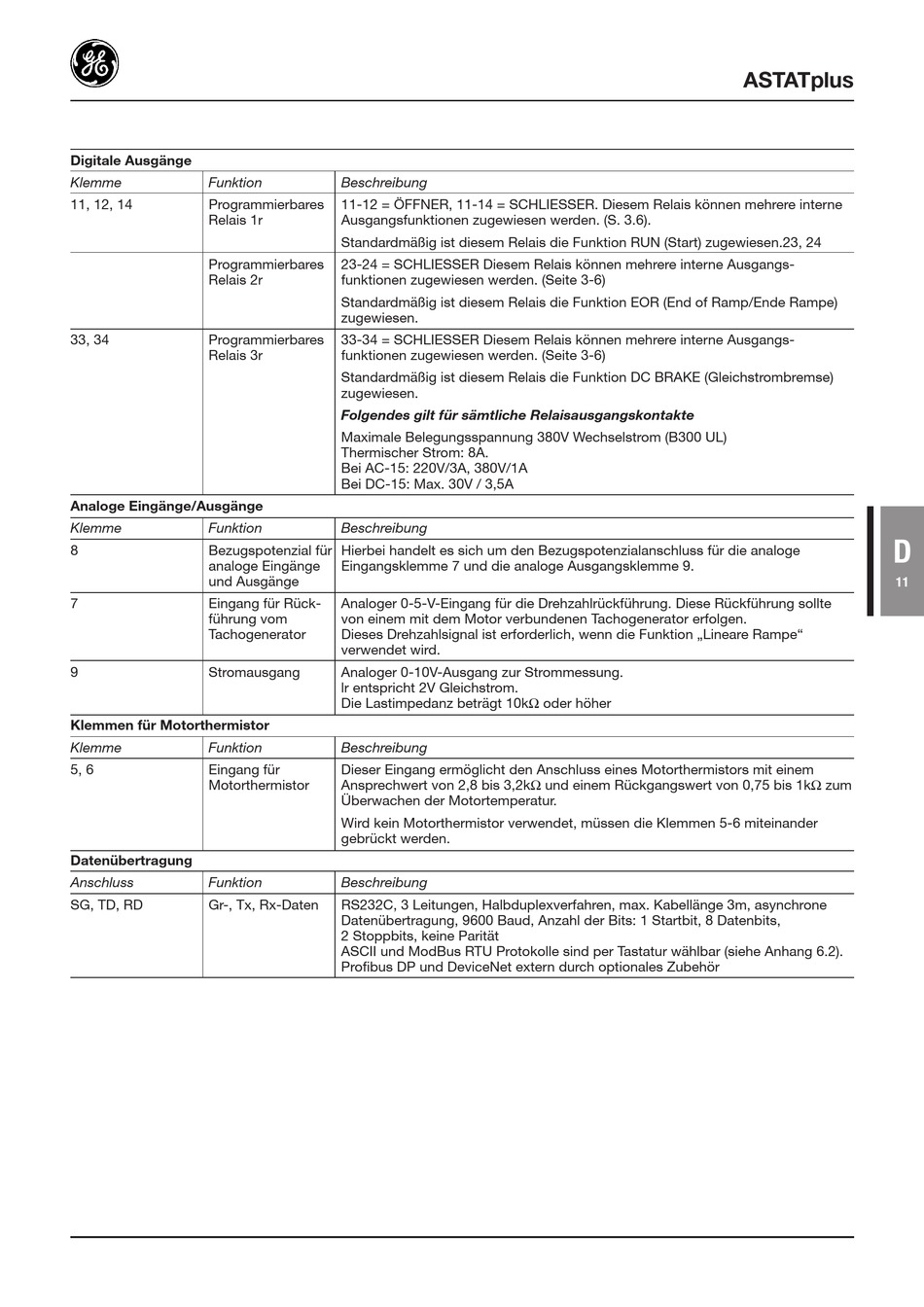

GE ASTATplus Benutzerhandbuch Seite 11

Digitale Ausgänge
Klemme Funktion
11, 12, 14 Programmierbares
Relais 1r
Programmierbares
Relais 2r
33, 34 Programmierbares
Relais 3r
Analoge Eingänge/Ausgänge
Klemme Funktion
8 Bezugspotenzial für Hierbei handelt es sich um den Bezugspotenzialanschluss für die analoge
analoge Eingänge
und Ausgänge
7 Eingang für Rück-
führung vom
Tachogenerator
9 Stromausgang
Klemmen für Motorthermistor
Klemme Funktion
5, 6 Eingang für
Motorthermistor
Datenübertragung
Anschluss Funktion
SG, TD, RD Gr-, Tx, Rx-Daten
Beschreibung
11-12 = ÖFFNER, 11-14 = SCHLIESSER. Diesem Relais können mehrere interne
Ausgangsfunktionen zugewiesen werden. (S. 3.6).
Standardmäßig ist diesem Relais die Funktion RUN (Start) zugewiesen.23, 24
23-24 = SCHLIESSER Diesem Relais können mehrere interne Ausgangs-
funktionen zugewiesen werden. (Seite 3-6)
Standardmäßig ist diesem Relais die Funktion EOR (End of Ramp/Ende Rampe)
zugewiesen.
33-34 = SCHLIESSER Diesem Relais können mehrere interne Ausgangs-
funktionen zugewiesen werden. (Seite 3-6)
Standardmäßig ist diesem Relais die Funktion DC BRAKE (Gleichstrombremse)
zugewiesen.
Folgendes gilt für sämtliche Relaisausgangskontakte
Maximale Belegungsspannung 380V Wechselstrom (B300 UL)
Thermischer Strom: 8A.
Bei AC-15: 220V/3A, 380V/1A
Bei DC-15: Max. 30V / 3,5A
Beschreibung
Eingangsklemme 7 und die analoge Ausgangsklemme 9.
Analoger 0-5-V-Eingang für die Drehzahlrückführung. Diese Rückführung sollte
von einem mit dem Motor verbundenen Tachogenerator erfolgen.
Dieses Drehzahlsignal ist erforderlich, wenn die Funktion „Lineare Rampe"
verwendet wird.
Analoger 0-10V-Ausgang zur Strommessung.
lr entspricht 2V Gleichstrom.
Die Lastimpedanz beträgt 10k/ oder höher
Beschreibung
Dieser Eingang ermöglicht den Anschluss eines Motorthermistors mit einem
Ansprechwert von 2,8 bis 3,2k/ und einem Rückgangswert von 0,75 bis 1k/ zum
Überwachen der Motortemperatur.
Wird kein Motorthermistor verwendet, müssen die Klemmen 5-6 miteinander
gebrückt werden.
Beschreibung
RS232C, 3 Leitungen, Halbduplexverfahren, max. Kabellänge 3m, asynchrone
Datenübertragung, 9600 Baud, Anzahl der Bits: 1 Startbit, 8 Datenbits,
2 Stoppbits, keine Parität
ASCII und ModBus RTU Protokolle sind per Tastatur wählbar (siehe Anhang 6.2).
Profibus DP und DeviceNet extern durch optionales Zubehör
