4 Verdrahtung
!
!
12
Hinweis!
Bei Metallgehäusen in Ex-Bereichen ist ein geeigneter Potentialausgleich gemäß IEC 60079 erfor-
derlich. Zu diesem Zweck steht auf dem Gehäuse eine Erdungsschraube zur Verfügung (Abb. 3,
Pos. B). Der Anschluss muss dafür ausgelegt sein, eine Selbstsperrung zu verhindern und muss
gegen Korrosion geschützt sein. Korrosionsschutz kann z. B. auch durch Verwendung von verzinn-
ten Kabelplatten erreicht werden.
Hinweis!
Vor dem Schließen der Abdeckung ist eine Sichtprüfung durchzuführen, um sicherzustellen, dass
die Dichtung der Abdeckung keine sichtbaren Anzeichen einer Beschädigung aufweist. Im Fall einer
Beschädigung muss die Dichtung durch eine neue Originaldichtung ersetzt werden. Die Schrauben
auf der Abdeckung sollten mit einem Anziehdrehmoment von 2,5 Nm festgezogen werden.

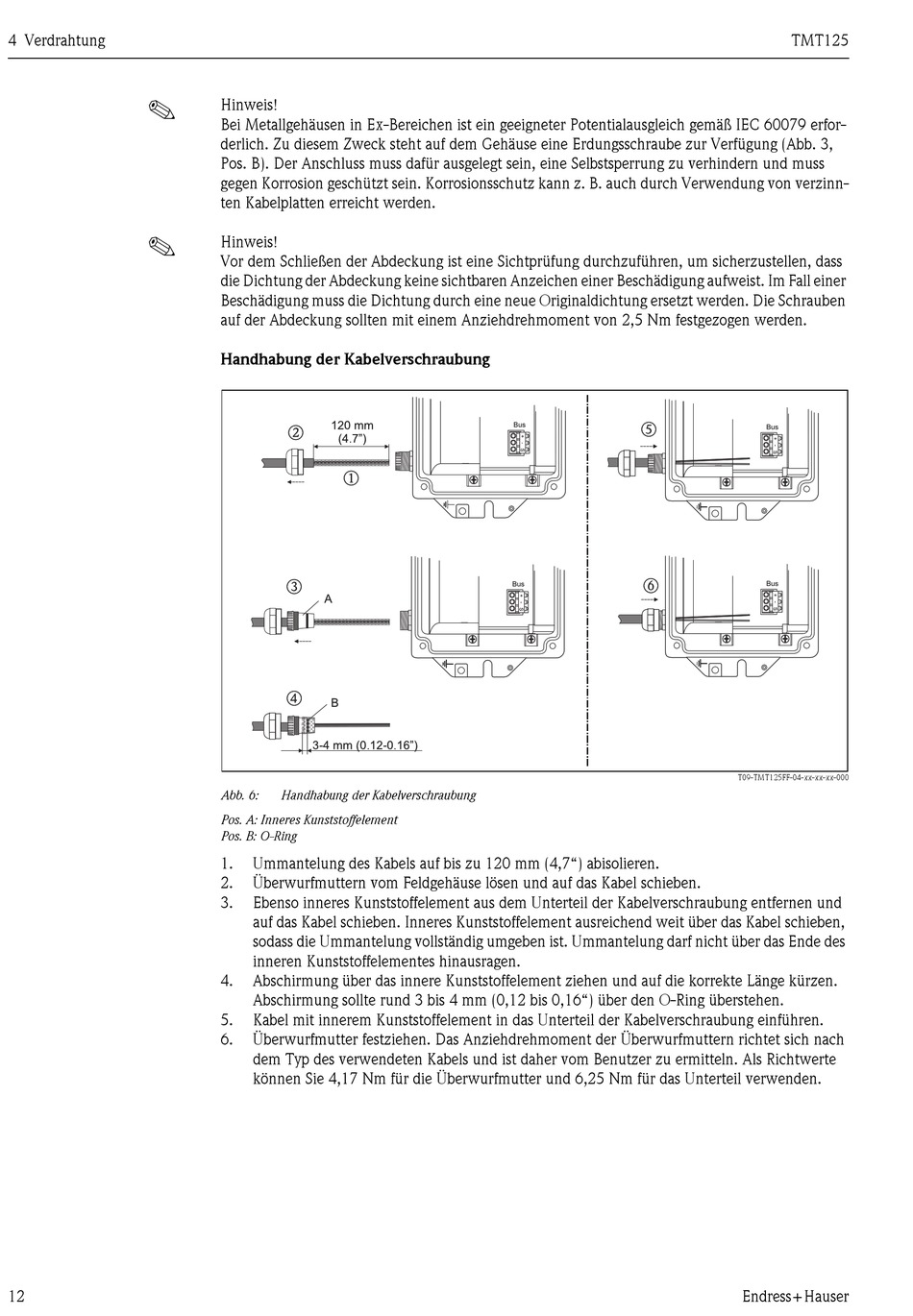

Handhabung der Kabelverschraubung
Abb. 6:
Handhabung der Kabelverschraubung
Pos. A: Inneres Kunststoffelement
Pos. B: O-Ring
1.
Ummantelung des Kabels auf bis zu 120 mm (4,7") abisolieren.
2.
Überwurfmuttern vom Feldgehäuse lösen und auf das Kabel schieben.
3.
Ebenso inneres Kunststoffelement aus dem Unterteil der Kabelverschraubung entfernen und
auf das Kabel schieben. Inneres Kunststoffelement ausreichend weit über das Kabel schieben,
sodass die Ummantelung vollständig umgeben ist. Ummantelung darf nicht über das Ende des
inneren Kunststoffelementes hinausragen.
4.
Abschirmung über das innere Kunststoffelement ziehen und auf die korrekte Länge kürzen.
Abschirmung sollte rund 3 bis 4 mm (0,12 bis 0,16") über den O-Ring überstehen.
5.
Kabel mit innerem Kunststoffelement in das Unterteil der Kabelverschraubung einführen.
6.
Überwurfmutter festziehen. Das Anziehdrehmoment der Überwurfmuttern richtet sich nach
dem Typ des verwendeten Kabels und ist daher vom Benutzer zu ermitteln. Als Richtwerte
können Sie 4,17 Nm für die Überwurfmutter und 6,25 Nm für das Unterteil verwenden.
TMT125
T09-TMT125FF-04-xx-xx-xx-000
Endress+Hauser
