français

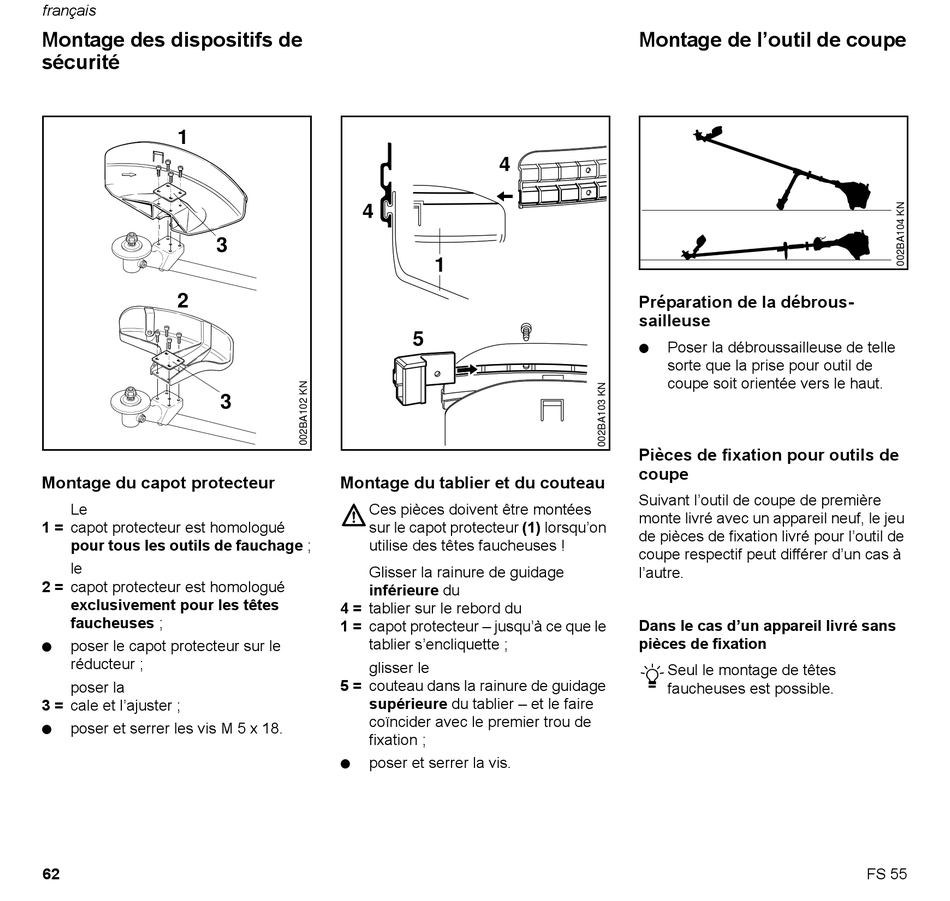

Montage des dispositifs de
sécurité
1
3
2
3

Montage du capot protecteur

Le
1 = capot protecteur est homologué
pour tous les outils de fauchage ;
le
2 = capot protecteur est homologué
exclusivement pour les têtes
faucheuses ;
: poser le capot protecteur sur le
réducteur ;
poser la
3 = cale et l'ajuster ;
: poser et serrer les vis M 5 x 18.
62
4
4
1
5
Montage du tablier et du couteau
Ces pièces doivent être montées
sur le capot protecteur (1) lorsqu'on
utilise des têtes faucheuses !
Glisser la rainure de guidage
inférieure du
4 = tablier sur le rebord du
1 = capot protecteur – jusqu'à ce que le
tablier s'encliquette ;
glisser le
5 = couteau dans la rainure de guidage
supérieure du tablier – et le faire
coïncider avec le premier trou de
fixation ;
: poser et serrer la vis.

Montage de l'outil de coupe

Préparation de la débrous-
sailleuse
: Poser la débroussailleuse de telle
sorte que la prise pour outil de
coupe soit orientée vers le haut.
Pièces de fixation pour outils de
coupe
Suivant l'outil de coupe de première
monte livré avec un appareil neuf, le jeu
de pièces de fixation livré pour l'outil de
coupe respectif peut différer d'un cas à
l'autre.
Dans le cas d'un appareil livré sans
pièces de fixation
Seul le montage de têtes
faucheuses est possible.
FS 55
