Montage Gehäuse Messum-
former
Spezielle Montagehinweise
40
Messumformer Proline 500 – digital

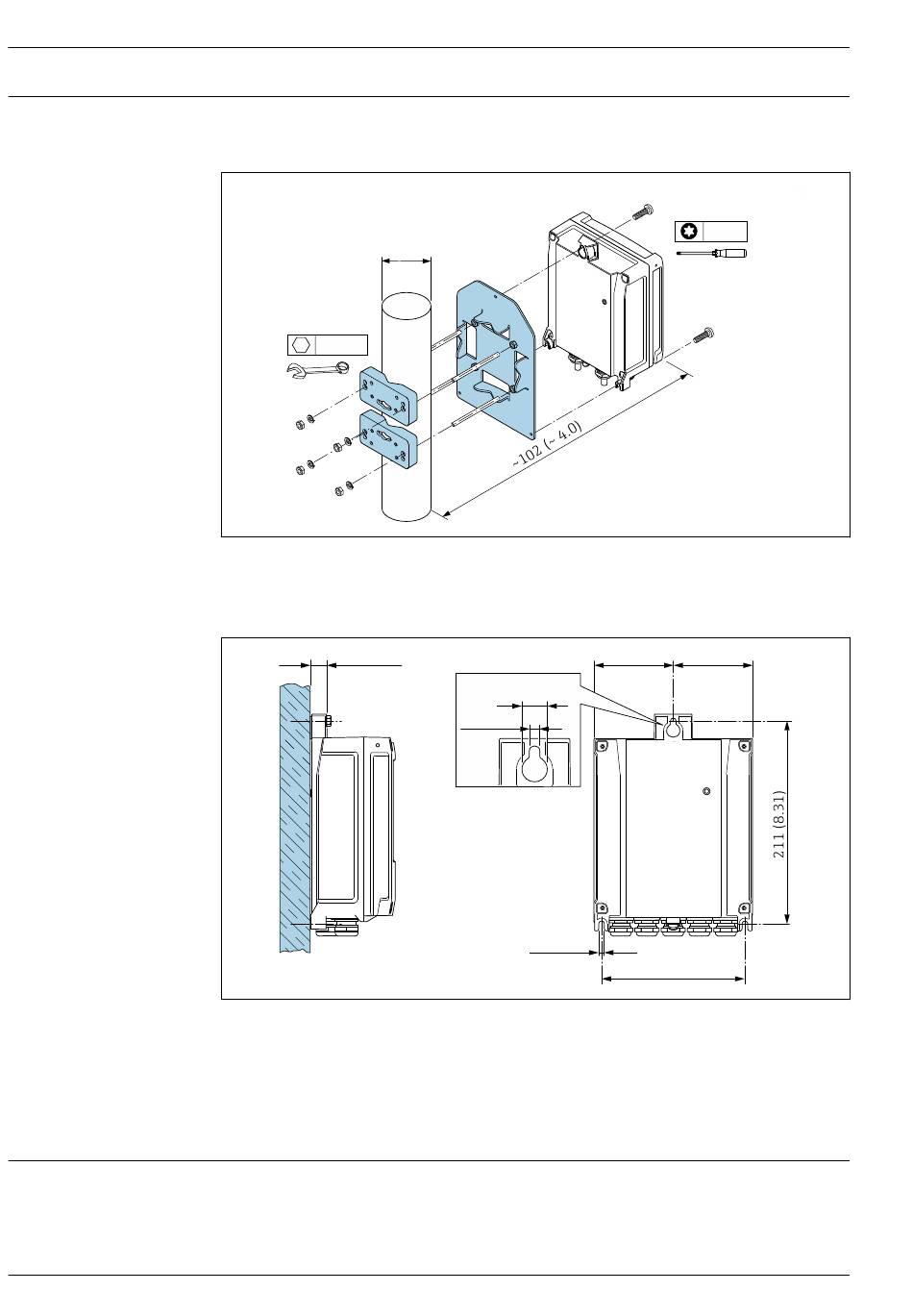

Pfostenmontage
ø
20...70
ø
( 0.79...2.75)
4 x
SW 10
19
Maßeinheit mm (in)
Wandmontage
17 (0.67)
20
Maßeinheit mm (in)
L
Abhängig vom Bestellmerkmal "Messumformergehäuse"
Bestellmerkmal "Messumformergehäuse"
• Option A, Alu, beschichtet: L =14 mm (0,55 in)
• Option D, Polycarbonat: L = 13 mm (0,51 in)
Berstscheibe
Prozessrelevante Informationen: → 44.
Die Lage der Berstscheibe ist durch einen darauf angebrachten Aufkleber gekennzeichnet. Ein Aus-
lösen der Berstscheibe zerstört den Aufkleber und ist somit optisch kontrollierbar.
=
L
5.8 (0.23)
5.8 (0.23)
Proline Prosonic Flow G 500
3 x
TX 25
=
149 (5.85)
