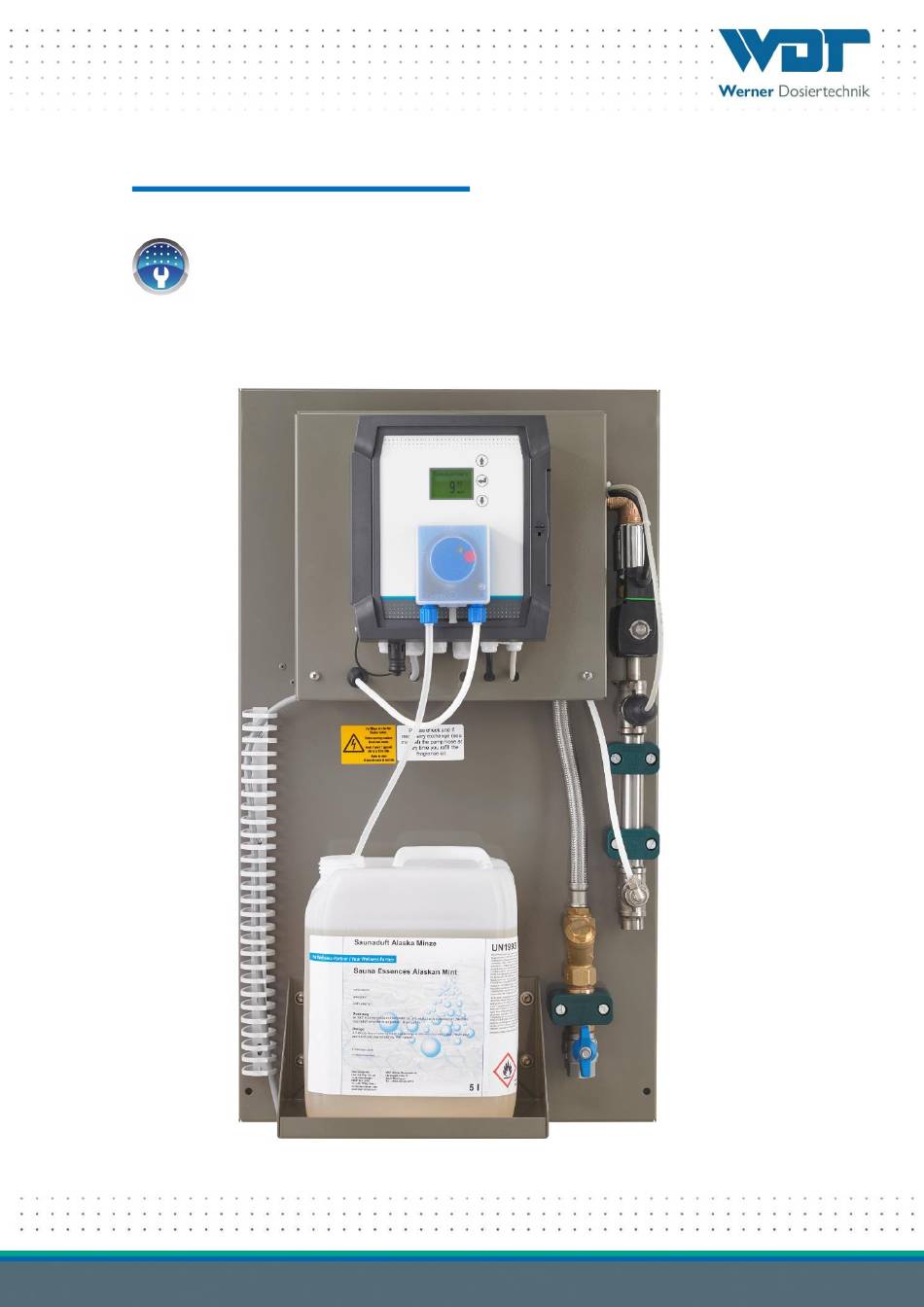

- Seite 1 Betriebsanleitung Saunaaufgussautomatik Typ Sauna Plus 8 Basic Art.-Nr.: 25980 Sprache: DE...
-
Seite 2: Inhaltsverzeichnis
Schmutzfilter reinigen ..........................24 Regelmäßige Wasserkontrolle ........................24 Störungsbeseitigung ..........................24 8 Außerbetriebnahme – Lagerung – Entsorgung ..................26 Allgemein..............................26 Außerbetriebnahme ..........................26 Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 2 von 35... - Seite 3 Auflage: siehe Fußzeile Vervielfältigung jeglicher Art und die Übersetzung in andere Sprachen, auch auszugsweise, sind nur mit der ausdrücklichen Genehmigung der Fa. WDT - Werner Dosiertechnik GmbH & Co. KG erlaubt. Diese Betriebsanleitung ist die Originalfassung der Fa. WDT in Deutsch.
-
Seite 4: Hinweise Zu Dieser Anleitung / Allgemeines
Gültigkeitsbereich Diese Anleitung beschreibt die Funktion, Montage, Inbetriebnahme und die Bedienung der Saunaaufguss- automatik SAUNA PLUS 8 Basic mit den entsprechenden Zubehörteilen. Die Betriebsanleitung ist vor Gebrauch, sowie vor der Wartung sorgfältig zu lesen und in unmittelbarer Nähe des Gerätes aufzubewahren! Zielgruppe An der Anlage dürfen ausschließlich unsere autorisierten Partner und die in die Gerätefunktionen eingewie-... -
Seite 5: Gewährleistung
Alle Geräte und Anlagen der Fa. WDT werden unter Anwendung modernster Fertigungsmethoden hergestellt und einer umfassenden Qualitätskontrolle unterzogen. Sollte es dennoch Grund zu Beanstandungen geben, so richten sich die Ersatzansprüche an die Firma WDT, nach den allgemeinen Garantiebedingungen (siehe unten). -
Seite 6: Sicherheit
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic Sicherheit Bestimmungsgemäße Verwendung Die Saunaaufgussautomatik Typ Sauna Plus 8 Basic darf nur zu der in der unter Abschnitt 3.2, Produkt- beschreibung, angegebenen Verwendung eingesetzt werden! Dabei sind die örtlich geltenden Vorschriften zur Unfallverhütung, Arbeitssicherheit und zum Trinkwasserschutz zu beachten! Sicherheitshinweise Die Betriebsanleitung ist vor Montage und Gebrauch des Gerätes sorgfältig durchzulesen und zu beachten! -
Seite 7: Schutzmaßnahmen Und Verhaltensregeln
Beachten Sie die vor Ort gültigen Vorschriften! ACHTUNG ! Es ist nicht gestattet Modifikationen am Gerät durchzuführen. Wird diese Vorgabe nicht eingehalten, so erlöschen die Gewährleistungspflicht, sowie die Produkthaftung! Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 7 von 35... -
Seite 8: Produktbeschreibung - Lieferumfang
Schlauchanschluss Ms vernickelt 3/8“ IG für PTFE-Schlauch 6x1mm, Art. Nr.: 19282 Produktbeschreibung Bei der Saunaaufgussautomatik Sauna Plus 8 Basic handelt es sich um ein Dosiersystem für einen vollautoma- tischen Aufguss auf den Saunaofen. Beim Aufguss wird dem Aufgusswasser automatisch ein Duftstoff hinzu dosiert. -
Seite 9: Die Dosiereinheit
Sie ist außerordentlich funktionssicher und zudem besonders leicht zu bedienen. Duftstoffkonzentrate können außerordentlich aggressiv sein. Der ver- wendete Dosierschlauch ist beständig gegen die meisten handelsüblichen Abbildung 2, Funktion Konzentrate. Schlauchpumpe Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 9 von 35... -
Seite 10: Steuereinheit
Zur Montage und sicheren Befestigung der Ofenbrause bieten wir unterschiedliche Verlängerungen mit Gewindeanschluss 3/8“x120mm IG- AG aus Edelstahl an. siehe Abschnitt 3.1 Lieferumfang / Zubehör. Abbildung 6, Verlängerung Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 10 von 35... -
Seite 11: Identifikation Des Gerätes / Typenschild
5-30°C Umgebungstemperatur Technikraum 5-30°C Luftfeuchtigkeit Technikraum max. 70% Be- und Entlüftung Im Technikraum empfohlen Softwareversion Hardwareversion NT 35 V2,0 + MP3HMI / V4.0 Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 11 von 35... -
Seite 12: Transport / Lagerung
Die Umgebungstemperatur darf 20 °C nicht überschreiten. Siehe hierzu auch Abschnitt 2.2.1 Umgang mit Chemikalien. ACHTUNG ! Beachten Sie die regional geltenden Vorschriften zum Umgang mit Chemikalien! Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 12 von 35... -
Seite 13: Montage
Gerätes unter Abschnitt 3.4 Technische Daten. Warn- und Hinweisschilder gemäß den vor Ort geltenden Unfallverhütungsvorschriften an den vorgesehenen Positionen anbringen! Montageschema Abbildung 8, Montageschema Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 13 von 35... -
Seite 14: Montage Mechanisch
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic Montage mechanisch Dosiergerät montieren Das Dosiergerät SAUNA PLUS 8 Basic wird, bis auf den Rollenträger, betriebsbereit geliefert. Es ist an leicht zugänglicher Stelle zu montieren. Die Aufgussleitung zur Ofenbrause muss mit einem Gefälle von mindestens 1cm pro 1m Leitungslänge verlegt werden! Die Ofenbrause wiederum, ist ca. -
Seite 15: Montage Elektrisch
Anschluss der Aufgussleitung 3/8" Innengewinde an der Wanddurchführung (optional) 3/8“ AG. Die Ofenbrause handfest auf die Wanddurchführung aufschrauben. Zum Abdichten nur Teflonband verwenden, um die Brausenreinigung möglichst einfach zu halten. Das optionale Sauna-Aufguss-Anschlussset von Fa. WDT dient zum Anschluss der Saunaaufgussautomatik an die Wanddurchführung. Montage elektrisch... -
Seite 16: Inbetriebnahme
31. Transparente Pumpenabdeckung (nicht dargestellt) 32. Sicherungsscheibe 33. Schlauchhalter mit Dosierschlauch aus Viton (Schlauchset) 34. Rollenträger (nicht sichtbar) 35. Pumpengehäuse 41. Sauganschluss 42. Druckanschluss Abbildung 10, Schlauchpumpe Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 16 von 35... - Seite 17 Danach erfolgen die Aufgüsse entsprechend des eingestellten Zyklus. Vergewissern Sie sich, dass alle Montagearbeiten abgeschlossen sind. Halten sie die Reihenfolge der Inbetriebnahmearbeiten ein. Das Gerät ist nun Betriebsbereit. Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 17 von 35...
-
Seite 18: Betrieb / Bedienung
Start-Taster können, je nach Bedarf am Steuergehäuse eingesteckt werden. Übersicht Steuereinheit Legende 21. Steuergehäuse 22. Display 23. 3 Senorfelder für die Bedienung 24. Hauptschalter 25. Dosierpumpe Abbildung 14, Steuereinheit mit Display Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 18 von 35... -
Seite 19: Ablaufdiagramme Der Steuerung
Schema Sauna Plus 8 Basic = Tasterbetrieb Auslieferungszustand Tasterbeleuchtung auf SL 6/1+3 MV Aufguss Duftstoffpumpe Tasterbeleuchtung 100% Tasterbeleuchtung gedimmt Abbildung 17, Ablaufdiagramm Tasterbetrieb SL 6/1+3 Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 19 von 35... -
Seite 20: Das Hauptmenü
Der Aufguss wird über einen Taster in der Sauna gestartet. Sie können die Wassermenge, die Duftmenge und die Sperrzeit selbst bestimmen. Während der Sperrzeit kann kein Aufguss ausgelöst werden. Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 20 von 35... -
Seite 21: Pausenzeit / Sperrzeit
Saunaofen dosiert. 6.3.8 Drucktest Beim Drucktest werden das Magnetventil angesteuert und der Druckschalter ausgewertet. Wird keine Störmeldung angezeigt, so war der Drucktest erfolgreich. Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 21 von 35... -
Seite 22: Aufguss-Test
Den Saugschlauch so weit in das Gebinde hineinschieben, dass das Ende des Saugschlauches den Behälterboden berührt und der gesamte Inhalt verbraucht werden kann. Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 22 von 35... -
Seite 23: Wartung, Pflege, Störung
Der neue Schlauch muss in der gleichen Farbe und Größe sein wie der ausgebaute Schlauch. Der Schlauch darf nicht verdreht eingesetzt werden! Die Markierungen müssen vorne in der Mitte sein (siehe Bild). Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 23 von 35... -
Seite 24: Dosierventil Überprüfen
Bei Verwendung von Trinkwasser aus dem Leitungsnetz ist keine Wasserkontrolle erforderlich. Störungsbeseitigung Tipp ! Es können auch die Schalter oder Sensoren fehlerhaft sein und dadurch kein elektrisches Signal übertragen. Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 24 von 35... - Seite 25 Pumpe prüfen / erneuern Dosierschlauch verschlissen Dosierschlauch erneuern Rollenträger verschlissen Rollenträger erneuern Dosierventil verstopft Dosierventil prüfen / reinigen / erneuern Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 25 von 35...
-
Seite 26: Außerbetriebnahme - Lagerung - Entsorgung
Die Rollenträger der Duftstoffpumpe ist auszubauen, damit der Dosierschlauch keinen Schaden nimmt. Vorgehensweise siehe Abschnitt 5.2. ACHTUNG ! Bei Wiederinbetriebnahme unbedingt die Anweisungen des Kapitels „Inbetrieb- nahme“ befolgen und die Punkte des Inbetriebnahmeprotokolls abarbeiten. Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 26 von 35... -
Seite 27: Dokumente
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic Dokumente Konformitätserklärung Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 27 von 35... -
Seite 28: Klemmplan
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic Klemmplan Hinweis für Klemmpläne: Die Klemmpläne befinden sich auch beim Schaltschrank des Gerätes. Klemmplan Zyklischer Betrieb / Tasterbetrieb Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 28 von 35... - Seite 29 Saunaaufgussautomatik, Typ Sauna Plus 8 Basic Klemmplan Externe Ansteuerung Zyklischer Betrieb Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 29 von 35...
-
Seite 30: Inbetriebnahmeprotokoll / Unterweisung
Dieses Protokoll ist vom Inbetriebnahmetechniker auszufüllen! Ohne ausgefülltes und unterzeichnetes Inbetriebnahmepro- tokoll erlöschen die Gewährleistungsansprüche! Das Inbetriebnahmeprotokoll finden Sie in den beigefügten Unterlagen. Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 30 von 35... -
Seite 31: Betriebsdatenblatt
10 Sek 0-30 Sek Betriebsart Zyklusbetrieb Zyklusbetrieb Tasterbetrieb Einschaltverzögerung 30 Min 0-120 Min Pumpentest Ablaufprogramm MV-Test Ablaufprogramm Drucktest Ablaufprogramm Aufguss-Test Ablaufprogramm Kontrast 0-15 Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 31 von 35... - Seite 32 10 Sek 0-30 Sek Betriebsart Zyklusbetrieb Zyklusbetrieb Tasterbetrieb Einschaltverzögerung 30 Min 0-120 Min Pumpentest Ablaufprogramm MV-Test Ablaufprogramm Drucktest Ablaufprogramm Aufguss-Test Ablaufprogramm Kontrast 0-15 Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 32 von 35...
-
Seite 33: Wartungsprotokoll
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic Wartungsprotokoll Führen sie die aufgeführten Wartungsarbeiten durch, um die Gewährleistungsansprüche zu wahren. Das Wartungsprotokoll finden Sie in den beigefügten Unterlagen. Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 33 von 35... -
Seite 34: Ersatzteilliste, Verschleißteilliste, Verbrauchsmittelliste
Schlauchset SA 3,2x1,6-Vi – 2x 12782 Rollenträger für Schlauchpumpe blau 13039 Verbrauchsmittelliste Duftstoffe: Eine Auflistung der aktuellen Duftmittel erhalten Sie von Fa. WDT. Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 34 von 35... -
Seite 35: 10 Anlagen
Saunaaufgussautomatik, Typ Sauna Plus 8 Basic 10 Anlagen Inbetriebnahmeprotokoll Wartungsprotokoll Eigene Notizen Index: 01 Änderungsdatum: 27.07.2017 BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx Seite 35 von 35... - Seite 37 Inbetriebnahme und Unterweisung durchgeführt durch: ....................Unterwiesene Personen: ………………………………………………………………………………………………………………………...……. Unterschrift Inbetriebnehmer: ............................Gegenzeichnung durch Betreiber: ……..........................Seite 1 von 1 Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Inbetriebnahmeprotokoll IP\WDT IP 04 Sauna Plus 8 u Basic DE FO 02.doc...
- Seite 39 Wartung durchgeführt durch: ................... Datum: ..........Gegenzeichnung durch Betreiber: ……............................Z:\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Wartungsprotokolle WP\WDT WP 11 Wartungsprotokoll Sauna Plus 8 u Basic DE FO 01.doc = Arbeit erledigt Legende: 1 = jeden Monat, 3 = alle 3 Monate, 6 = alle 6 Monate, etc. ;...
