Raccordement électrique
Note
Le presse-étoupe sur le capteur de pesage ne doit en aucun cas être ouvert.
Si cela devait arriver par inadvertance, il faut alors renvoyer le capteur de
pesage à l'usine pour réparation.
5.2

Raccordement sur connecteur (option)

2
3
4
5

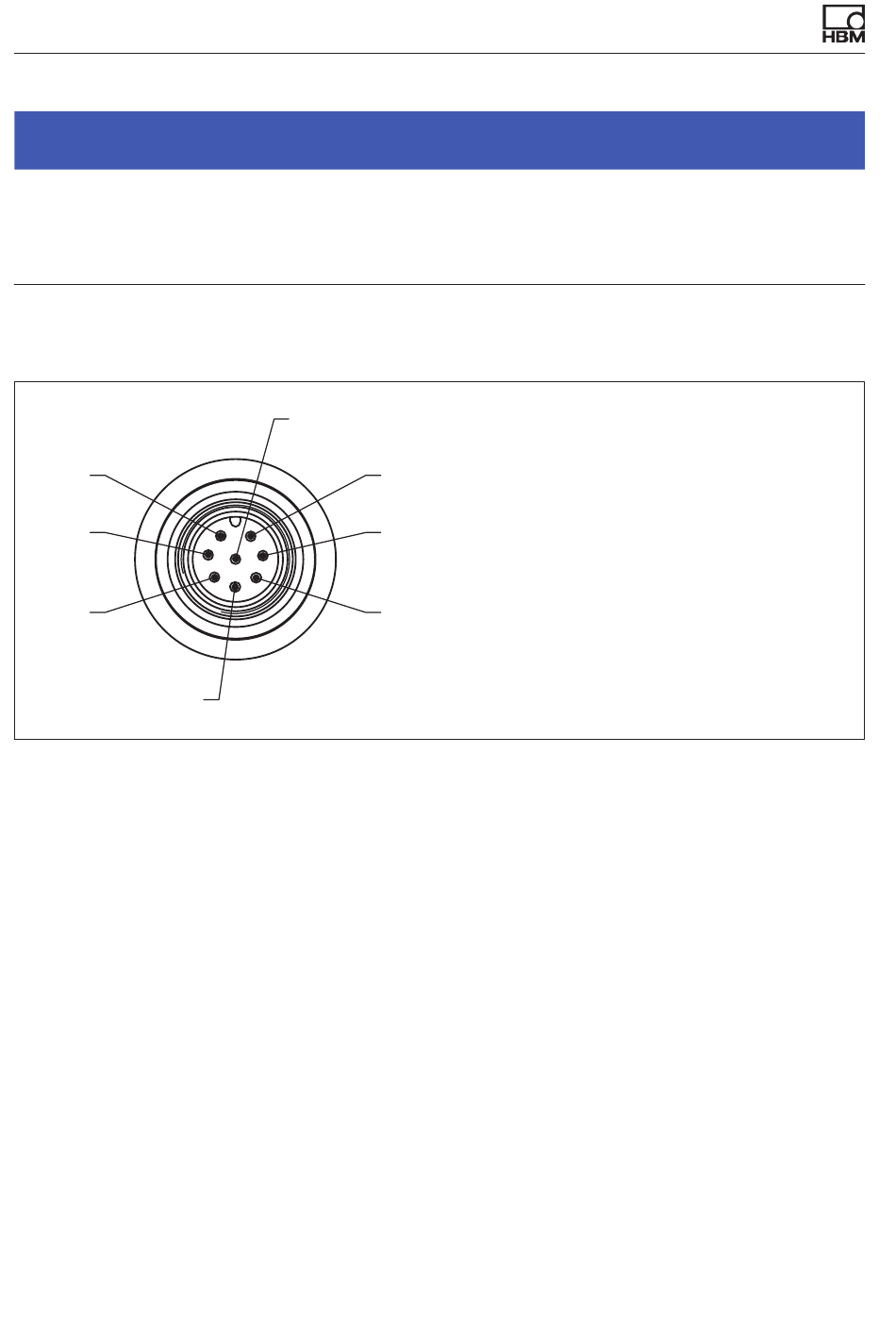

Fig. 5.2 Affectation des broches du connecteur
Avec cette affectation des broches du connecteur, la tension de sortie de
l'amplificateur de mesure est positive lorsque le capteur est sollicité. Le
connecteur est conçu en technique six fils.
Lors du raccordement de capteurs en technique six fils à un amplificateur en
technique quatre fils, il est nécessaire de relier les fils de contre-réaction des
capteurs aux fils de tension d'alimentation correspondants : (+) avec (+) et (-)
avec (-), voir Fig. 5.2. Cette mesure réduit entre autres la résistance intrin­
sèque des fils de tension d'alimentation.
Toutefois, une perte de tension, liée à la résistance intrinsèque encore
présente et non compensée par la technique six fils, se produit sur tous les fils
d'alimentation. La majeure partie de cette perte peut être éliminée par un
calibrage, cependant la partie dépendant de la température reste. Le code de
raccordement des câbles disponibles comme accessoires est indiqué dans les
caractéristiques techniques B03643.
14
8
1
7
6
A01153_03_Y00_01 HBM: public
Broche 1 = signal de mesure (-)
Broche 2 = libre
Broche 3 = fil de contre-réaction (-)
Broche 4 = libre
Broche 5 = fil de contre-réaction (+)
Broche 6 = tension d'alimentation (+)
Broche 7 = tension d'alimentation (-)
Broche 8 = signal de mesure (+)
