Außenblenden Des Empfängers - Digitus Ds-55522 Kurzanleitung

10 IR OUT
11 PC

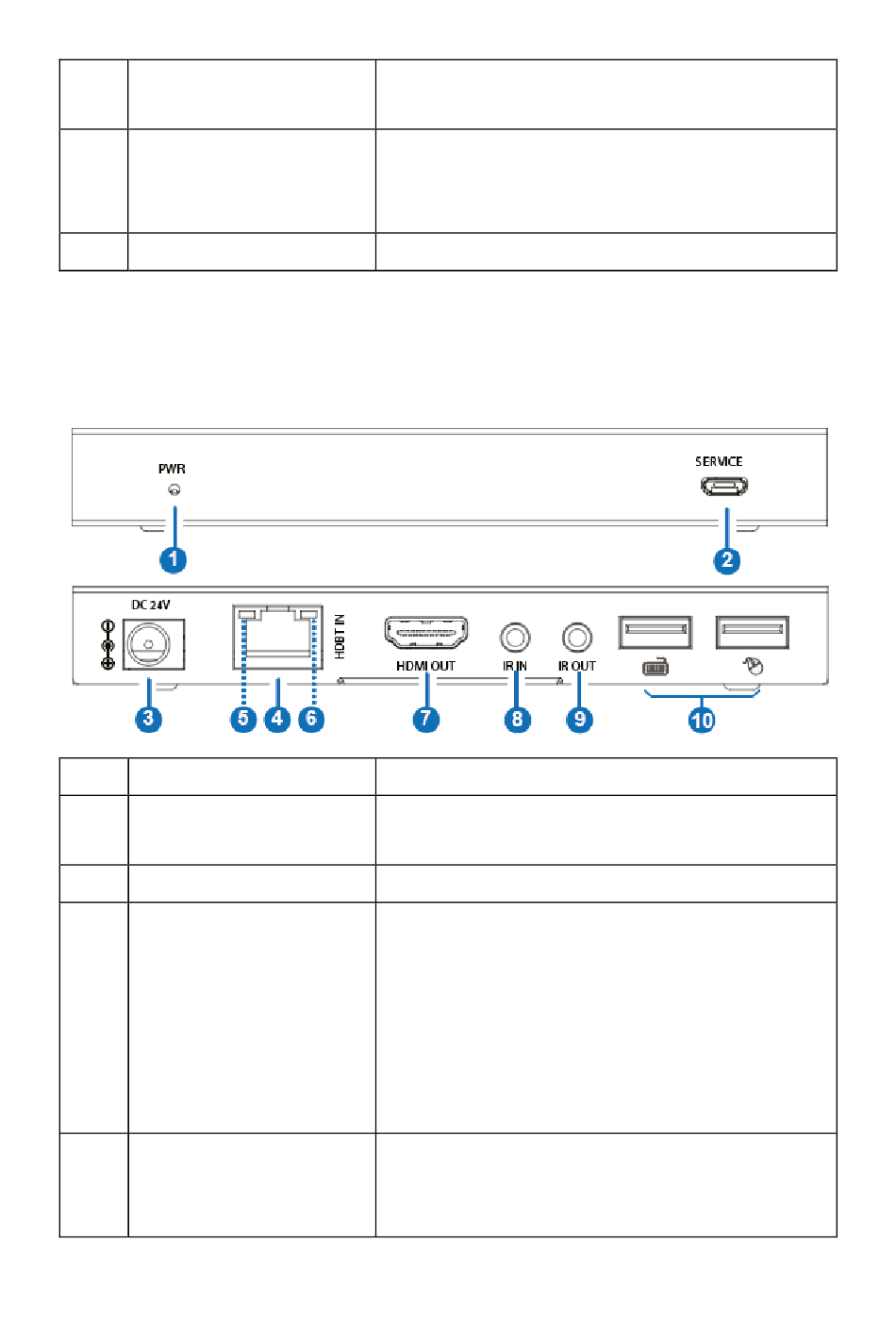

5.2 Außenblenden des Empfängers
Nr. Bezeichnung
1 Strom-LED
2 SERVICE
3 24 V DC
4 HDBT IN
den IR-OUT-Port des Empfängers
übertragen.
Zum Anschluss an ein IR-Senderkabel,
das IR-Signal wird über den IR-IN-Port
des Empfängers ausgestrahlt.
USB-B-Port zum Anschluss an den PC.
Funktionsbeschreibung
Die Strom-LED leuchtet, wenn der
Empfänger eingeschaltet ist.
Port für Firmware-Updates.
Stromeingangsport mit 24 V / 1 A DC.
Beachten Sie, dass der Extender PoC
unterstützt, dass also nur entweder der
Sender oder der Empfänger mit 24 V /
1 A versorgt werden muss. Die andere
Einheit benötigt keine
Stromversorgung.
HDBT-Eingangsport, zum Anschluss
an den HDBT-Ausgangsport des
Senders über ein CAT6-Kabel.
7
