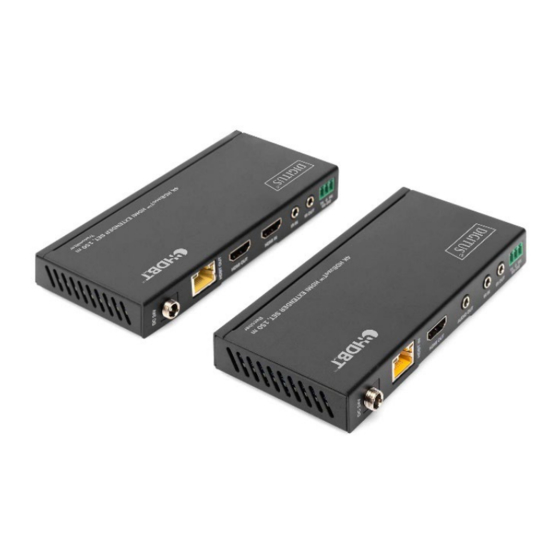

- Seite 1 4K HDBaseT™ HDMI Extender Set, 150 m Handbuch DS-55508...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ................... 2 2. Hauptmerkmale ................. 3 3. Packungsinhalt ................3 4. Technische Daten ....... Fehler! Textmarke nicht definiert. 5. Bedienelemente und Funktionen ..........7 5.1 Bedienfeld des Senders .............. 7 5.2 Bedienfeld des Empfängers ............9 5.3 IR Pin Definition ............... 11 6. -
Seite 3: Hauptmerkmale
2. Hauptmerkmale Unterstützt HDBaseT™ 1.0 über CAT5e/6/7/8 Kabel bis 150 m • Unterstützt 4K2K/60Hz (4:4:4) • Maximale Übertragungsdistanz (UHD 4K2K): 120 m • Maximale Übertragungsdistanz (Full HD 1080p): 150 m • Video-Bandbreite: 18 Gbps • HDMI Loop-Out an der Sendeeinheit •... -
Seite 4: Technische Daten
4. Technische Daten Technical HDCP-Konformität HDCP 2.2 / HDCP 1.4 Video-Bandbreite 18Gbps Video-Auflösung 4K2K 50/60Hz 4:4:4 4K2K 50/60Hz 4:2:2 4K2K 50/60Hz 4:2:0 4K2K 30Hz 4:4:4 1080p, 1080i, 720p, 720i, 480p, 480i Alle HDMI 3D TV-Formate Alle PC-Auflösungen einschließlich 1920 x 1200 Farbraum RGB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0... - Seite 5 Verbindungen Sender Eingänge: 1x HDMI Typ A [19-polige Buchse] Ausgänge: 1x HDMI Typ A [19-polige Buchse] 1x HDBT OUT [RJ45, 8-polige Buchse] Steuerung: 1x IR IN [3,5 mm Stereo-Minibuchse] 1x IR OUT [3,5-mm-Stereo-Minibuchse] 1x RS-232 [Phoenix-Buchse] 1x SERVICE [Mini-USB, Update-Anschluss] Empfänger Eingänge: 1x HDBT IN [RJ45, 8-polige Buchse]...
- Seite 6 Mechanisches Gehäuse Metall-Gehäuse Farbe Schwarz Abmessungen 67mm (W) × 91.5mm (T) × 17.5mm (H) Gewicht Sender: 160g, Empfänger: 155g Stromzufuhr Eingang: AC 100 - 240V 50/60Hz Ausgang: DC 24V/1A (Verriegelbarer Stecker) Leistungsaufnahme 9.36 W Betriebstemperatur 32 - 104°F / 0 - 40°C Lagertemperatur -4 - 140°F / -20 - 60°C Relative...
-
Seite 7: Bedienelemente Und Funktionen
5. Bedienelemente und Funktionen 5.1 Bedienfeld des Senders Name Funktionsbeschreibung Power LED Rote LED zeigt an, dass der Sender eingeschaltet ist. SERVICE Anschluss für Firmware-Aktualisierung Anschluss DC 24V DC 24V/1A Stromversorgungseingang. Beachten Sie, dass der Extender die PoC-Funktion unterstützt, d.h. dass entweder der Sender oder der Empfänger über ein 24V/1A-Netzteil mit Strom versorgt wird, der andere benötigt keine Stromversorgung. - Seite 8 Anschluss Signal Leuchtet auf: Sender und • Anzeigelampe Empfänger sind in gutem Verbindungsstatus Blinkend: Sender und Empfänger • sind in einem schlechten Verbindungsstatus Dunkel: Sender und Empfänger • sind nicht verbunden Daten Signal • Leuchtet auf: HDMI-Signal mit Anzeigelampe HDCP Blinkend: HDMI-Signal ohne HDCP •...
-
Seite 9: Bedienfeld Des Empfängers
5.2 Bedienfeld des Empfängers Name Funktionsbeschreibung Power LED Rote LED zeigt an, dass der Sender eingeschaltet ist. SERVICE Anschluss für Firmware-Aktualisierung Anschluss DC 24V DC 24V/1A power supply input port. Note that the extender supports PoC function, it means that either transmitter or receiver is powered on by 24V/1A power adapter, the other one doesn’t need power supply HDBT IN... - Seite 10 Anschluss Signal Leuchtet auf: Sender und • Anzeigelampe Empfänger sind in gutem Verbindungsstatus Blinkend: Sender und Empfänger • sind in einem schlechten Verbindungsstatus Dunkel: Sender und Empfänger • sind nicht verbunden Daten Signal • Leuchtet auf: HDMI-Signal mit Anzeigelampe HDCP Blinkend: HDMI-Signal ohne HDCP •...
-
Seite 11: Ir Pin Definition
5.3 IR Pin Definition Die Definition des IR-Empfängers und des Blaster-Pins lautet wie folgt: IR RECEIVER IR BLASTER IR Blaster IR Blaster Signal Energie IR Empfänger IR Signal Energie Erdung... - Seite 12 Im Folgenden finden Sie ein IR-Systemdiagramm zur Verwendung des IR-Kabels. Sender TV-Fernbedienung IR-Blaster-Kabel IR-Empfängerkabel CAT 5e/6-Kabel DVD-Fernbedienung Empfänger Hinweis: Wenn der Winkel zwischen dem IR-Empfänger und der Fernbedienung ± 45° beträgt, beträgt die Übertragungsreichweite 0-5 Meter; wenn der Winkel zwischen dem IR-Empfänger und der Fernbedienung ±...
-
Seite 13: Anwendungsbeispiel
6. Anwendungsbeispiel... -
Seite 14: Haftungsausschluss
Sender Steuerung Empfänger UHDTV Netzgerät IR-Blaster CAT 5e/6-Kabel IR-Empfänger DVD oder Blu-ray Spieler 2.0 Lautsprecher Haftungsausschluss Die Begriffe HDMI und HDMI High-Definition Multimedia Interface, und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. HDBaseT™...
