Daten Signal
6
Anzeigelampe
7
HDMI OUT
8
HDMI IN
9
IR IN
10
IR OUT
11
RS-232

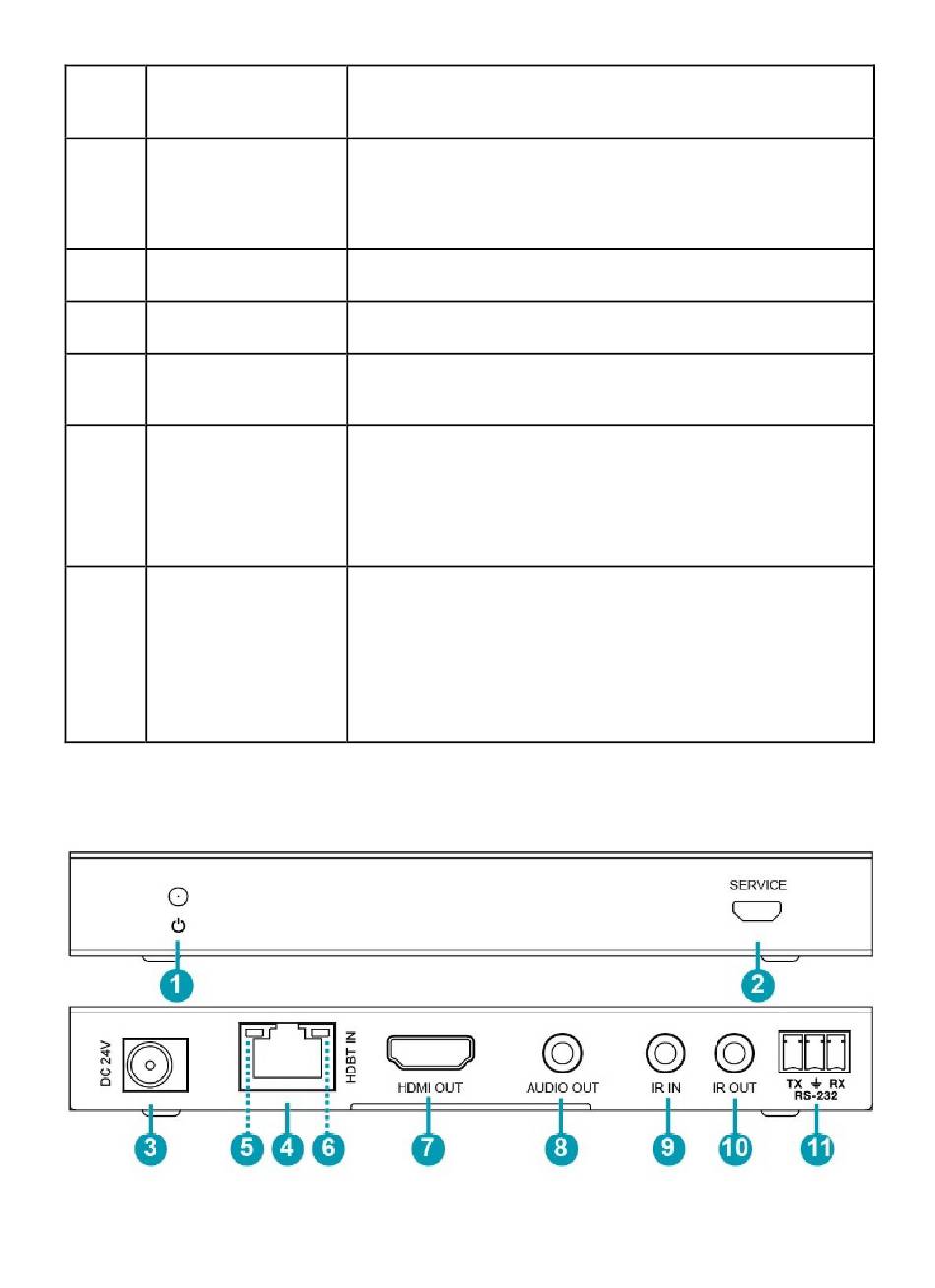

5.2 Bedienfeld des Empfängers
• Dunkel: Sender und Empfänger sind
nicht verbunden
• Leuchtet auf: HDMI-Signal mit HDCP
• Blinkend: HDMI-Signal ohne HDCP
• Dunkel: Kein HDMI-Signal
HDMI-Loop-Ausgang für die Anzeige
HDMI-Quelleneingang
IR-Eingang für den Empfang des Signals
der IR-Fernbedienung
IR-Ausgangsanschluss zur Steuerung des
Quellgeräts. Dieses IR-Ausgangs-signal
kommt vom IR Eingangs-Anschluss des
Empfängers
3-poliger Phoenix-Anschluss für die
Übertragung von RS-232-Befehlen.
Der RS-232-Befehl wird vom Sender zum
Empfänger oder vom Empfänger zum
Sender durchgereicht
