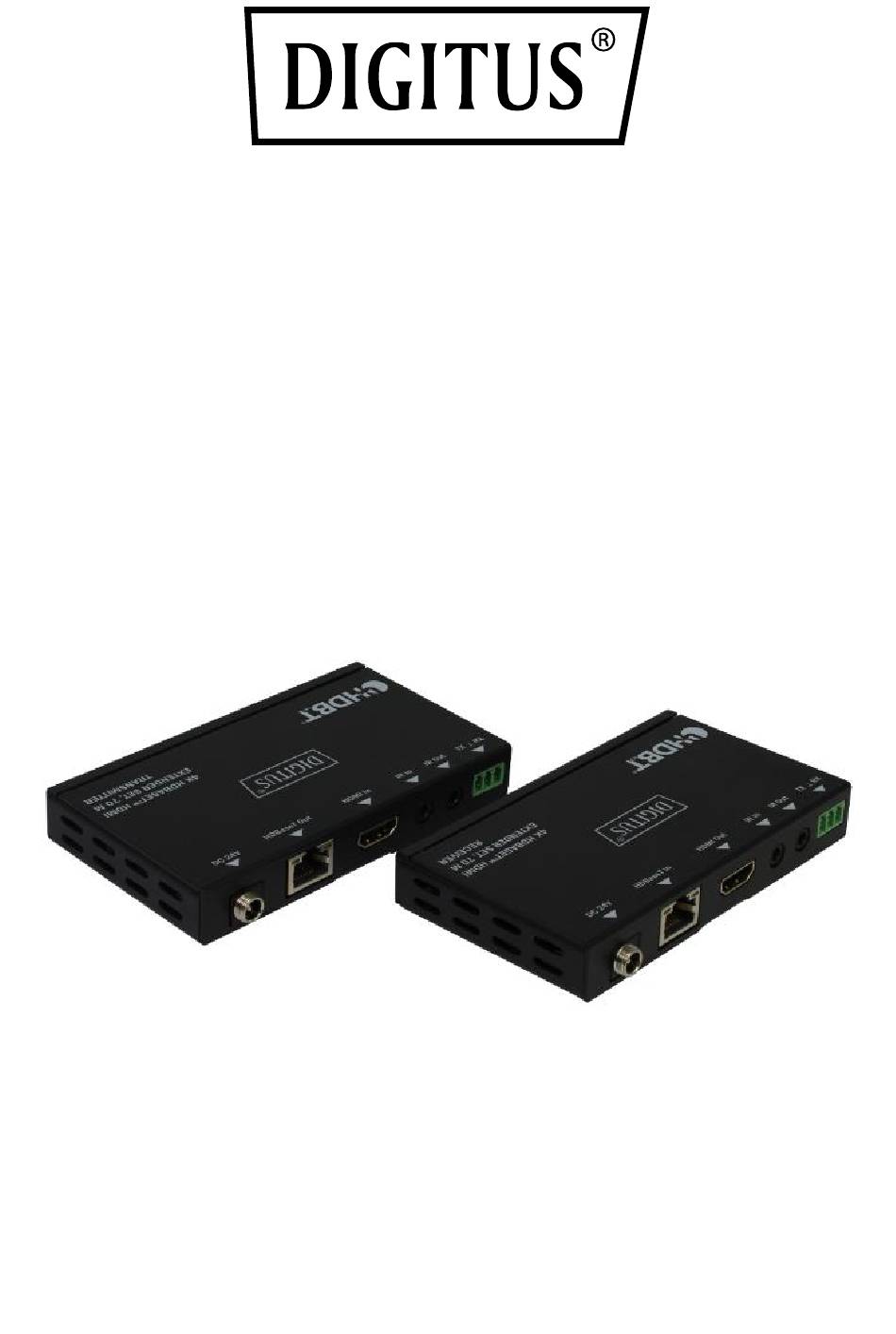

- Seite 1 4K HDBaseT™-HDMI®- Extender-Set, 70 m Kurzanleitung DS-55520...
-
Seite 2: Einleitung
1. Einleitung Das HDBaseT™-Extender-Set erweitert AV-Signale in Full HD über eine Distanz von bis zu 70 m. 4K-/30-Hz-Signale können bis zu einer Distanz von 40 m über ein Netzwerkkabel der Kategorie CAT6 (oder höher) übertragen werden. Dank Power over Cable (PoC) benötigt lediglich eine Einheit eine Stromversorgung über einen externen Ladeadapter. -
Seite 3: Verpackungsinhalt
1x Ladeadaptereingang (DC 24 V / 1 A), Schraubanschluss – Anschluss für externen Ladeadapter Anschlüsse am Empfänger (RX): 1x HDMI®-Ausgang (4K / 30 Hz) – Anschluss für das Ausgabegerät 1x RJ45-Eingang (HDBaseT™) – Anschluss für CAT- Ü bertragungskabel 1x IR-Eingang zum Empfang von Fernbedienungssignalen 1x IR-Ausgang zur Fernbedienung des Quellgeräts 1x RS-232-Schnittstelle (3 Pins, Phoenix-Klemme) zur Ü... -
Seite 4: Technische Spezifikationen
4. Technische Spezifikationen Technische Daten Frequenz-Bandbreite 297 MHz (10,2 Gbps) Eingangs-/ 1x HDMI®-Buchse / 1x CAT6 / 1x Ausgangsschnittstellen IR-Ausgang / 1x IR-Eingang / 1x Sender: Phoenix-Klemme Eingangs- 1x HDMI®-Buchse / 1x CAT6 / 1x /Ausgangsschnittstellen IR-Ausgang / 1x IR-Eingang / 1x Empfänger: Phoenix-Klemme Stromversorgung... -
Seite 5: Beschreibung Der Funktionen Und Schnittstellen
5. Beschreibung der Funktionen und Schnittstellen Sender Die LED leuchtet, wenn das Gerät mit der POWER Stromversorgung verbunden ist. Stecken Sie die 24-V-DC-Stromversorgung am DC 24V Gerät ein. Standard-Ausgangsport für HDBaseT™-Signal HDBT OUT Verbinden Sie den HDBaseT™-Empfänger direkt über ein UTP-Kabel. HDMI®-Eingangsport. - Seite 6 Leuchtet: HDMI®-Signal mit HDCP. Daten- Blinkt: HDMI®-Signal ohne HDCP. LED- Aus: Kein HDMI®-Signal. Anzeige Empfänger Die LED leuchtet, wenn das Gerät mit der POWER Stromversorgung verbunden ist. Stecken Sie die 24-V-DC-Stromversorgung DC 24V am Gerät ein. Standard-Eingangsport für HDBaseT™- HD BaseT IN Signal Verbinden Sie den HDBaseT™- Sender direkt über ein UTP-Kabel.
- Seite 7 Leuchtet: Die Verbindung zwischen Sender und Empfänger ist regulär. Verbindungs Blinkt: Die Verbindung zwischen Sender -LED- und Empfänger ist eingeschränkt. Anzeige Aus: Sender und Empfänger sind nicht verbunden. Leuchtet: HDMI®-Signal mit HDCP. Daten-LED- Blinkt: HDMI®-Signal ohne HDCP. Anzeige ...
- Seite 8 3. Beschreibung 3 Anwendungsbeispiel bidirektionale RS232-Fernsteuerung 6. Anwendungsbeispiel DVD- oder Blu-Ray-Player IR (RX) Stromversorgung IR (TX) HDMI®-Matrix mit RS232 PC oder Notebook mit RS232...
- Seite 9 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid, Deutschland...
