- Seite 1 4K HDMI Extender Set, HDBaseT™, 4K/30Hz, 70 m Kurzanleitung zur Installation DS-55500 Rev.3...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht Einleitung ................3 Produktmerkmale ..............3 Verpackungsinhalt ............... 4 Technische Daten ..............4 Beschreibung Bedienfeld/Anschlüsse ......... 5 Verbindungsübersicht............7 Anforderungen an die Installation ........7 Fehlersuche ................8 Wichtige Sicherheitshinweise: Bitte lesen Sie vor Installation und Inbetriebnahme nachstehende Sicherheitsanweisungen sorgfältig durch: Bitte beachten Sie alle Warnungen und Hinweise auf diesem Gerät. -
Seite 3: Einleitung
Sie die Übereinstimmung der Spezifikation gewährleisten. 1. Einleitung Das Digitus 4K Extender Set, HDBaseT™ bietet eine Externderlösung bis 70 m für allerhöchste Ansprüche - sowohl für hochauflösende Grafikdarstellung als auch für absolut flüssige Videowiedergabe. Es überträgt digitale Video- und Audio-Signale auf eine maximale Länge von bis zu 70 m. -
Seite 4: Verpackungsinhalt

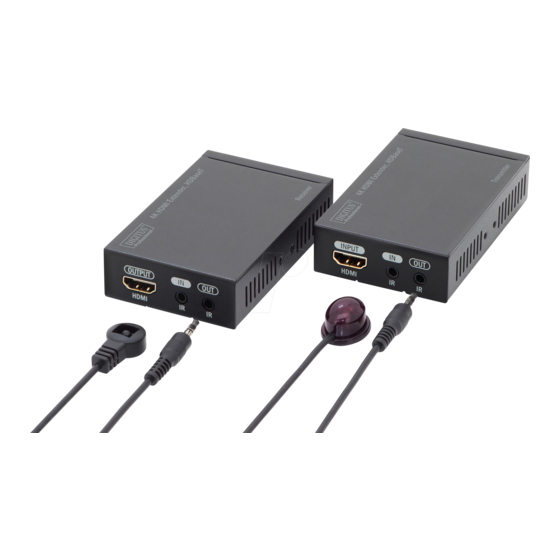

3. Verpackungsinhalt 1x HDMI Extender Sendeeinheit • 1x HDMI Extender Empfängereinheit • 2x Netzteil: DC 12V/2A • • 1x IR Sendeeinheit • 1x IR Empfängereinheit 2x Befestigungssätze inkl. Schrauben • 1x Bedienungsanleitung • 4. Technische Daten Gegenstände Technische Daten 70m HDBaseT™ Extender 4Kx2K, kompatibel mit HDCP, unterstützt CEC HDMI-Signal und 24 bit tiefe Farben... -
Seite 5: Beschreibung Bedienfeld/Anschlüsse
Unterstützt Geräte mit einer Infrarot zurück Frequenzbrandbreite von 20~60 kHz und bidirektionaler IR-Übertragung Stromversorgung DC12V/1A x 2 Stk. Stromverbrauch < 8W Produktabmessung 98.5 (L) x 66.5 (W) x 23 (H) mm x 2 Stk. Gehäusematerial Metall Farbe schwarz 5. Beschreibung Bedienfeld/Anschlüsse HDMI an HDBaseT™... - Seite 6 HDBaseT™ an HDMI RX Empfänger DC12V: Stromeingang ① HDBT IN: HDBaseT™-Signaleingang ② HDMI OUT: HDMI-Signalausgang zur Verbindung mit ③ HDMI-Displaygerät. IR IN: IR-Signaleingang zur Verbindung mit ④ Verlängerungskabel des IR-Empfängers. IR OUT: IR-Signalausgang zur Verbindung mit ⑤ Verlängerungskabel des IR-Verstärkers. LED-Anzeigenstatus Leuchtet bei eingeschalteter Stromversorgung.
-
Seite 7: Verbindungsübersicht
6. Verbindungsübersicht Sender IR OUT Empfänger IR IN 6.1 Bidirektionale IR-Übertragung Das Gerät unterstützt die bidirektionale IR-Leitung in • umgekehrter Richtung. Der Anwender kann DVD am TX-Ende steuern und TV am RX-Ende steuern. • Bei Steuerung am RX-Ende bitte das Verlängerungskabel des IR-Verstärkers mit IR OUT am TX verbinden und das Verlängerungskabel des IR-Empfängers mit IR IN am RX verbinden. -
Seite 8: Fehlersuche
8. Fehlersuche Probleme Ursache Lösung Keine Möglicherweise Bitte prüfen Sie, ob Stromversorgung/ ist das Netzteil das Netzteil richtig nicht richtig angeschlossen ist alle LED´s aus angeschlossen und die oder es wird ein Ausgangsspannung falscher den empfohlenen Netzadapter Werten entspricht. verwendet. Kein Ton oder Vielleicht ist die Bitte überprüfen Sie,... - Seite 9 ausreichend anderes HDMI 1.4 genug oder die Standard-HDMI- Verbindung ist Kabel oder UTP- nicht stabil. Kabel (CAT5e/CAT6 oder höher wird empfohlen), um das Problem zu lösen. Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen.
