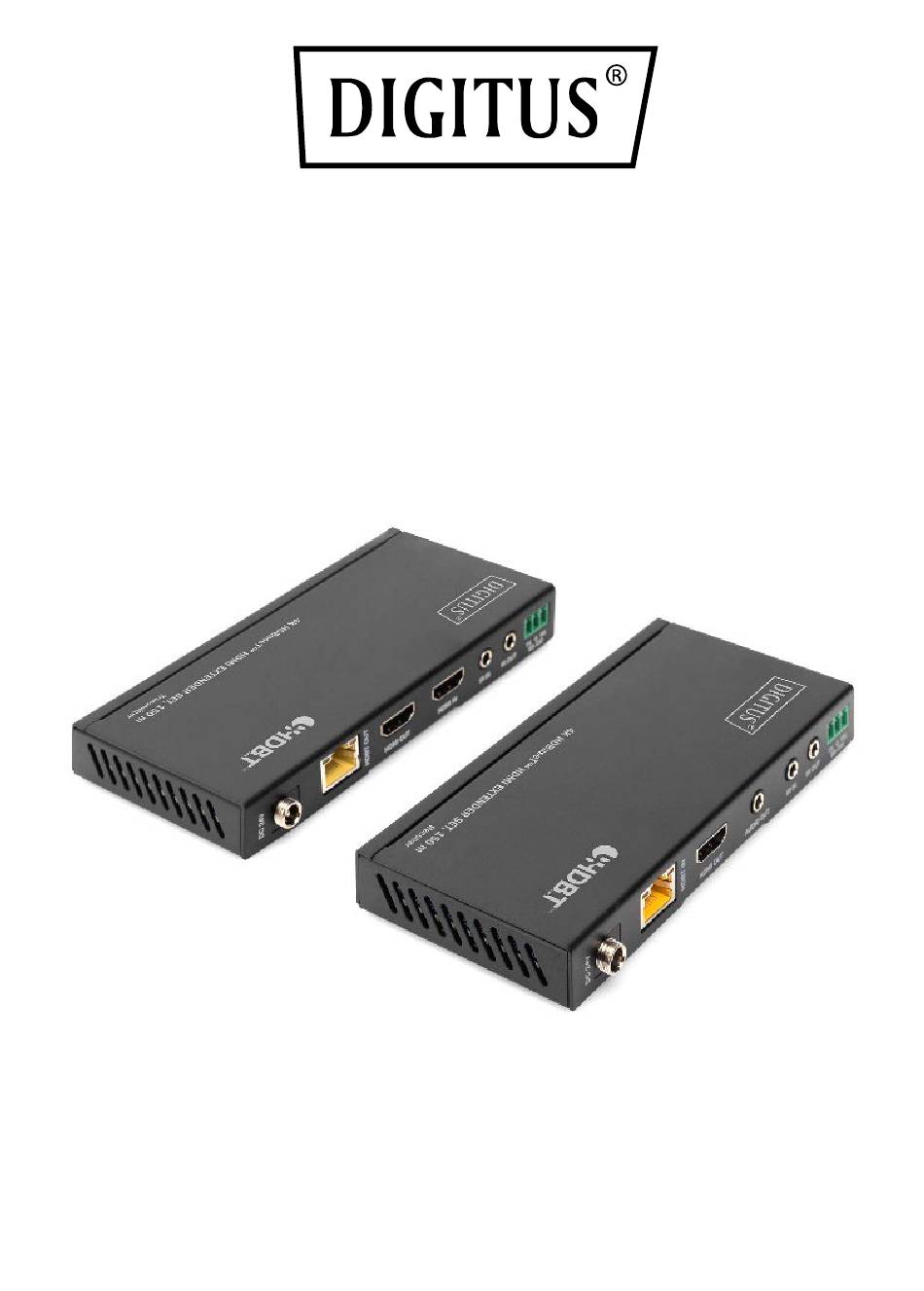

- Seite 1 4K HDBaseT™ HDMI Extender Set, 150 m Handbuch DS-55508...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ................... 2 2. Hauptmerkmale ................. 3 3. Packungsinhalt ................3 4. Technische Daten ............... 3 5. Bedienelemente und Funktionen ..........6 5.1 Bedienfeld des Senders .............. 6 5.2 Bedienfeld des Empfängers ............7 5.3 IR Pin Definition ................. 9 6. -
Seite 3: Hauptmerkmale
2. Hauptmerkmale Unterstützt HDBaseT™ 1.0 über CAT6A/7/8 Kabel bis 100 m • Unterstützt 4K2K/60Hz (4:4:4) • Maximale Übertragungsdistanz (UHD 4K2K): 120 m • Maximale Übertragungsdistanz (Full HD 1080p): 150 m • Video-Bandbreite: 18 Gbps • HDMI Loop-Out an der Sendeeinheit •... - Seite 4 Verbindungen • 1x HDMI Eingang (4K/60Hz) – Anschluss Signalquelle • 1x RJ45 (HDBaseT™) Ausgang – Anschluss CAT Übertragungskabel • 1x HDMI Loop-Out / Ausgang – Anschluss lokaler Monitor (Quell-Gerät) • 1x IR Eingang zum Empfangen von Fernbedienungssignalen Sender • 1x IR Ausgang zur Kontrolle des Quellgeräts •...
- Seite 5 • 1x Netzteil Eingang (DC 24V/1A), Schraub-Connector – Anschluss externes Netzteil • 1x Micro USB Eingang – Service/ FW-Update Mechanisches Gehäuse Metall Farbe Schwarz Abmessungen L 14 x B 6,5 x H 1,8 cm (1 Einheit) Gewicht Sender: 160g, Empfänger: 155g Leistungsaufnahme ca.
-
Seite 6: Bedienelemente Und Funktionen
5. Bedienelemente und Funktionen 5.1 Bedienfeld des Senders Name Funktionsbeschreibung Rote LED zeigt an, dass der Sender Power LED eingeschaltet ist. SERVICE Anschluss für Firmware-Aktualisierung Anschluss DC 24V/1A Stromversorgungseingang. Beachten Sie, dass der Extender die PoC-Funktion unterstützt, d.h. dass entweder DC 24V der Sender oder der Empfänger über ein 24V/1A-Netzteil mit Strom versorgt wird, der... -
Seite 7: Bedienfeld Des Empfängers
• Dunkel: Sender und Empfänger sind nicht verbunden • Leuchtet auf: HDMI-Signal mit HDCP Daten Signal • Blinkend: HDMI-Signal ohne HDCP Anzeigelampe • Dunkel: Kein HDMI-Signal HDMI OUT HDMI-Loop-Ausgang für die Anzeige HDMI IN HDMI-Quelleneingang IR-Eingang für den Empfang des Signals IR IN der IR-Fernbedienung IR-Ausgangsanschluss zur Steuerung des... - Seite 8 Name Funktionsbeschreibung Rote LED zeigt an, dass der Sender Power LED eingeschaltet ist. SERVICE Anschluss für Firmware-Aktualisierung Anschluss DC 24V/1A power supply input port. Note that the extender supports PoC function, DC 24V it means that either transmitter or receiver is powered on by 24V/1A power adapter, the other one doesn’t need power supply RJ45-Anschluss für die Verbindung des...
-
Seite 9: Ir Pin Definition
3-poliger Phoenix-Anschluss für die Übertragung von RS-232-Befehlen. RS-232 Der RS-232-Befehl wird vom Sender zum Empfänger oder vom Empfänger zum Sender durchgereicht 5.3 IR Pin Definition Die Definition des IR-Empfängers und des Blaster-Pins lautet wie folgt: IR RECEIVER IR BLASTER IR Blaster IR Blaster Signal Energie... - Seite 10 Im Folgenden finden Sie ein IR-Systemdiagramm zur Verwendung des IR-Kabels. Sender TV-Fernbedienung IR-Blaster-Kabel IR-Empfängerkabel CAT 5e/6-Kabel DVD-Fernbedienung Empfänger Hinweis: Wenn der Winkel zwischen dem IR-Empfänger und der Fernbedienung ± 45° beträgt, beträgt die Übertragungsreichweite 0-5 Meter; wenn der Winkel zwischen dem IR-Empfänger und der Fernbedienung ±...
-
Seite 11: Anwendungsbeispiel
6. Anwendungsbeispiel... -
Seite 12: Haftungsausschluss
Sender Steuerung Empfänger UHDTV Netzgerät IR-Blaster CAT 5e/6-Kabel IR-Empfänger DVD oder Blu-ray Spieler 2.0 Lautsprecher Haftungsausschluss Die Begriffe HDMI und HDMI High-Definition Multimedia Interface, und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. HDBaseT™...
