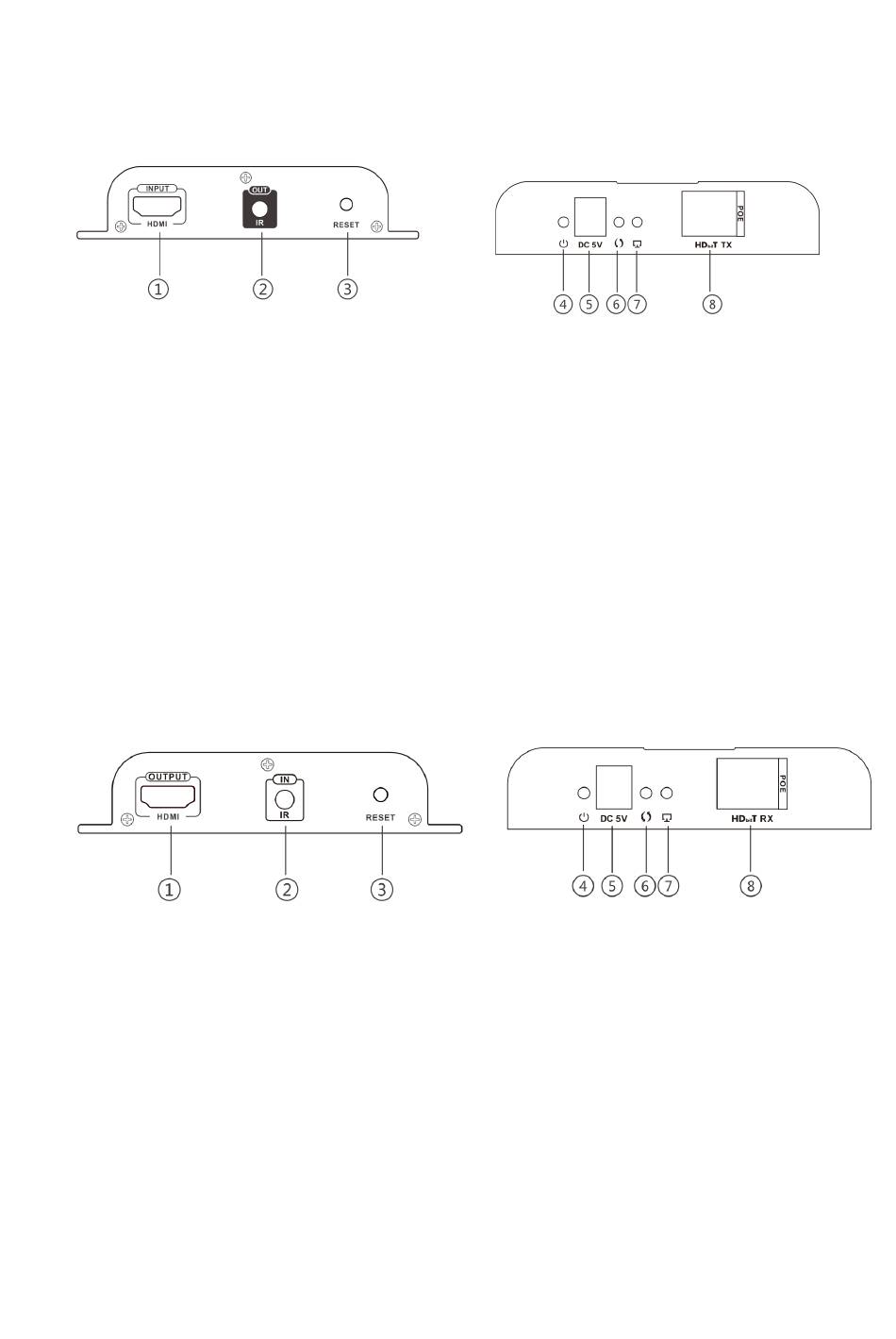

Beschreibung des Bedienfelds

1. HDMI-EXTENDER TX (Sender)
Rücksetzen
①
HDMI-Signaleingang
②
IR-Signalausgang zum
③
Anschluss des Sender-
Verlängerungskabels
Betriebs-LED
④
2. HDMI-EXTENDER RX (Empfänger)
Rücksetzen
①
HDMI-Signalausgang
②
IR-Signaleingang zum Anschluss
③
des Empfänger-
Verlängerungskabels
Betriebs-LED
④
Stromeingang (DC 5 V)
⑤
Datenübertragungs-LED
⑥
Netzwerkverbindungs-LED
⑦
HDbitT-Signalausgang (PoE-Eingang)
⑧
Stromeingang (DC 5 V)
⑤
Datenübertragungs-LED
⑥
Netzwerkverbindungs-LED
⑦
HDbitT-Signaleingang (PoE-Eingang)
⑧
