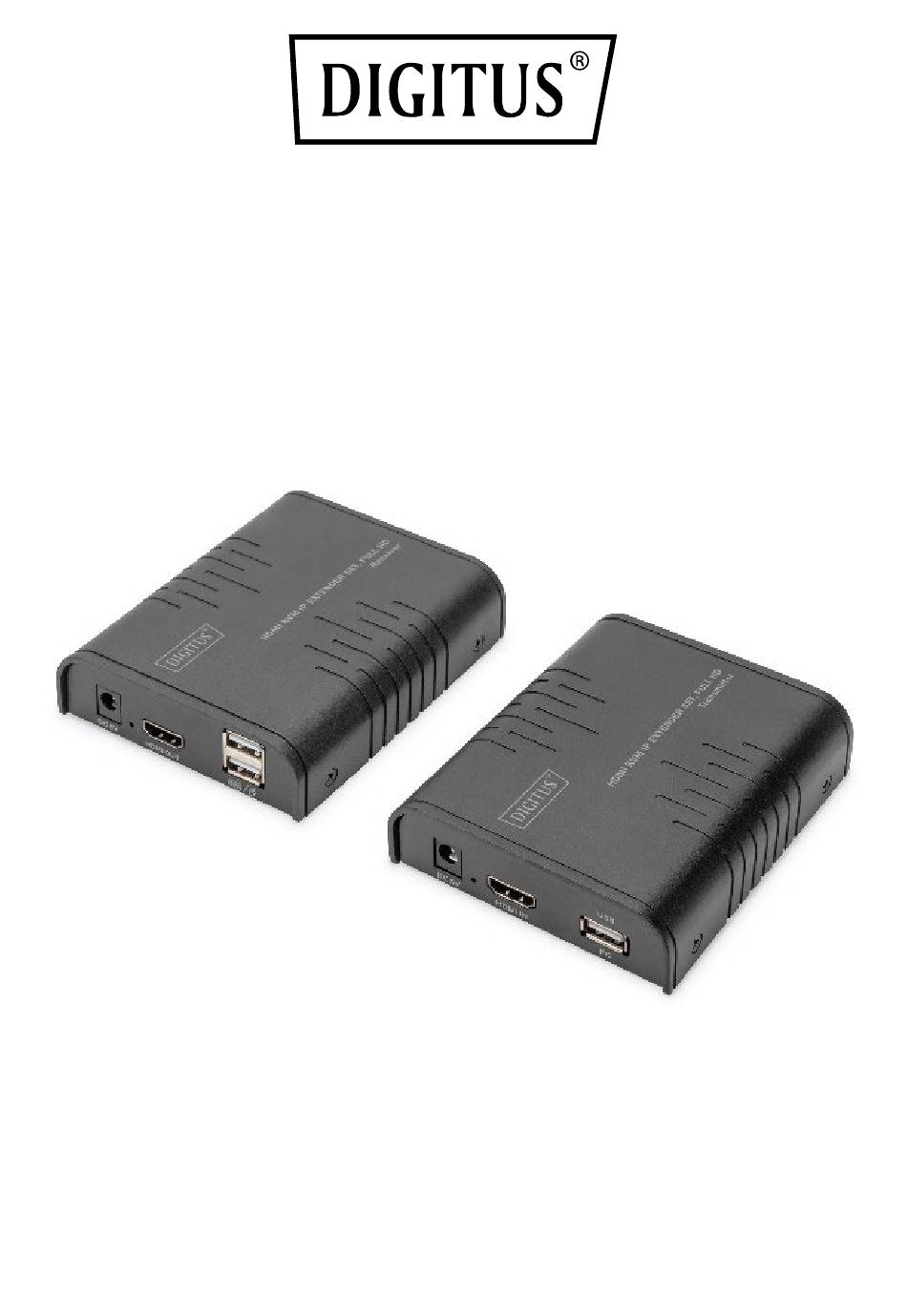

- Seite 1 HDMI KVM IP Extender Set, Full HD Kurzanleitung zur Installation DS-55529 DS-55530...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..........2 Produktmerkmale ........3 Verpackungsinhalt ........3 Anforderungen an die Installation .... 4 Beschreibung Anschlüsse ......4 Installationshinweise ......... 7 Eins-zu-eins-Verbindung ......8 Eins-zu-vielen-Verbindung ......9 Switch-Anschluss ........10 10. FAQ ............11 11. Technische Daten ........13 Wichtige Sicherheitshinweise: 1. -
Seite 3: Einleitung

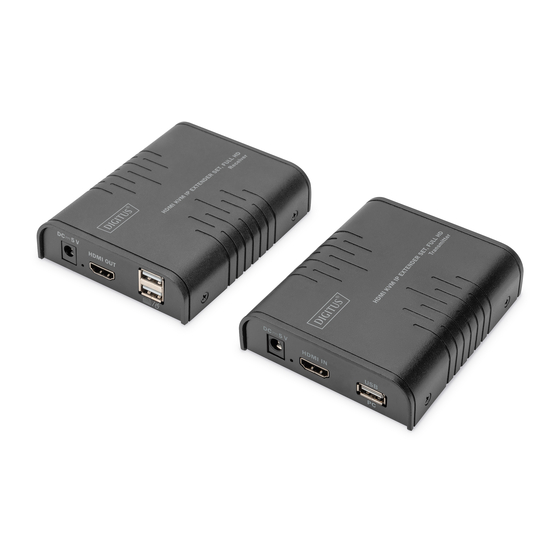

Sie das Netzteil nicht, wenn es beschädigt ist. 1. Einleitung Das Digitus HDMI KVM IP Extender Set besteht aus einer Sendeeinheit (lokaler Standort) und einer Empfängereinheit (entfernter Standort). Das HDMI-Signal kann über ein Netzwerkkabel bis zu 120 Meter verlängert werden und die unterstützte Auflösung beträgt bis zu... -
Seite 4: Produktmerkmale
2. Produktmerkmale Die HDMI-Signalübertragung kann über das • Netzwerkkabel bis zu 120 m betragen Unterstützt Auflösungen bis zu • 1080p@60Hz Unterstützt Punkt-zu-Punkt-Verbindungen • oder Eins-zu-Viel-Verbindungen über Netzwerk-Switch(s) Unterstützt die KVM-Funktion • Gehäuse aus Aluminiumlegierung, stabil • und langlebig Blitzschutz, Überspannungsschutz, ESD- •... -
Seite 5: Anforderungen An Die Installation
4. Anforderungen an die Installation 1. Quellgeräte: PC oder andere Geräte mit HDMI-Grafikkarten 2. Anzeigegeräte: mit HDMI- Eingangsanschluss, SDTV, HDTV und Monitor 3. Netzwerkkabel: UTP/STP Cat 5e/6 Netzwerkkabel, die dem Standard von IEEE-586B entsprechen. 4. Übertragungsweite: Cat 5e: 80m, Cat 5e: 100m, Cat 6: 120m 5. - Seite 6 Die Anzeige leuchtet orange, wenn der USB- KVM-Anzeige ② Anschluss erfolgreich mit dem PC verbunden wurde LAN- Ausgabe eines ③ Signalausgang modulierten HDMI-Signals Reset-Taste Neustart des Geräts ④ Anschluss an ein DC 5V/1A Stromeingang ⑤ Netzteil Verbindung mit dem HDMI-Eingang ⑥...
- Seite 7 HDMI KVM IP Extender Empfängereinheit Die Anzeige leuchtet blau, Betriebsanzeige wenn das Gerät ① eingeschaltet ist Wenn die KVM-Funktion KVM-Anzeige verwendet werden kann, ② leuchtet sie orange. Drücken Sie die Taste, um die KVM-Funktion zu KVM-Switch aktivieren (insbesondere ③ in der Punkt-zu- Multipunkt-Verbindung) LAN- Eingang eines modulierten...
-
Seite 8: Installationshinweise
Verbindung mit dem HDMI-Ausgang ⑦ Anzeigegerät Verbindung mit Tastatur USB-Anschluss ⑧ und Maus 6. Installationshinweise • Wie man ein CAT 5e/6-Netzwerkkabel anschließt Befolgen Sie die Norm IEEE-568B: 1: Orange/Weiß 2: Orange 3: Grün/Weiß 4: Blau 5: Blau/Weiß 6: Grün 7: Braun/Weiß 8: Braun •... -
Seite 9: Punkt-Zu-Punkt-Verbindung
• Unterstützte Betriebssysteme Windows 7, Windows 7 x64, Windows Server 2008, Windows Server 2008 x64, Windows Vista, Windows Vista x64, Windows Server 2003, Windows XP, Windows XP-x64, Windows 2000, Windows ME, Windows 98SE, Windows 8, Windows 10, Windows 11 • Allgemeiner Anschluss Die Übertragungsdistanz kann bis zu 120 m für 1080p über ein CAT 6 betragen 7. -
Seite 10: Punkt-Zu-Multipunkt-Verbindung
1: PC 4: Empfängereinheit 2: Sendeeinheit 5: HDMI-Monitor 3: Netzwerkkabel 6: Tastatur + Maus 8. Punkt-zu-Multipunkt-Verbindung HDMI HDMI Durch die Verwendung eines Netzwerk- Routers/Switches, eines Senders zu mehreren... -
Seite 11: Switch-Anschluss
Empfängern, realisieren Sie Extender- und Splitter-Funktion. 1: PC 5: Empfängereinheit 2: Sendeeinheit 6: Tastatur + Maus 3: Netzwerkkabel 7: TV 4: Switch 9. Switch-Anschluss Durch die Verwendung eines Netzwerk- Routers/Switches können Sie eine unbegrenzte Erweiterung realisieren. -
Seite 12: Faq
1: PC 5: Router 2: Sendeeinheit 6: Empfängereinheit 3: Netzwerkkabel 7: Tastatur + Maus 4: Switch 8: TV Hinweis: Die Übertragungsdistanz hängt vom Typ des Netzwerkkabels ab. CAT 5: 80m, CAT 5e: 100 m, CAT 6: 120m Es wird empfohlen, Gigabit-Ethernet- Switches im LAN zu verwenden. - Seite 13 Maus, die an diesen USB-Anschluss des Empfängers angeschlossen sind. Q: Das gelbe Licht des Lan-Anschlusses blinkt schnell, aber es wird nichts angezeigt? A: 1) Wenn die HDMI-Quelle eine Grafikkarte ist, stellen Sie bitte die Auflösung so ein, dass sie vom Display unterstützt wird. 2) Prüfen Sie, ob das HDMI-Kabel des Receivers richtig angeschlossen ist.
-
Seite 14: Technische Daten
A: 1) Bitte drücken Sie die Reset-Taste des HDMI-Extenders. 2) Stellen Sie sicher, dass das Netzwerkkabel dem Standard IEEE-568B entspricht. Q: Warum funktioniert die Tastatur/Maus nicht? A: 1) Bitte drücken Sie den KVM-Schalter des Empfängers erneut. 2) Bitte stellen Sie sicher, dass das USB-Kabel gut angeschlossen ist. - Seite 15 1440 x 900@60Hz 1400 x 1050@60Hz 1680 x 1050@60Hz 1920 x 1080@60Hz Audio- PCM (44.1 KHz, 48 KHz) Unterstützung HDMI-Anschluss Type A, 19 Pin, Female LAN-Anschluss RJ45 Betriebstemperatur -10°C ~ 60°C Relative 10% - 95% (nicht Luftfeuchtigkeit kondensierend) Schutz Schutz vor Blitzschlag Überspaunnungsschutz ESD-Schutz Leistungsaufnahme...
- Seite 16 Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
