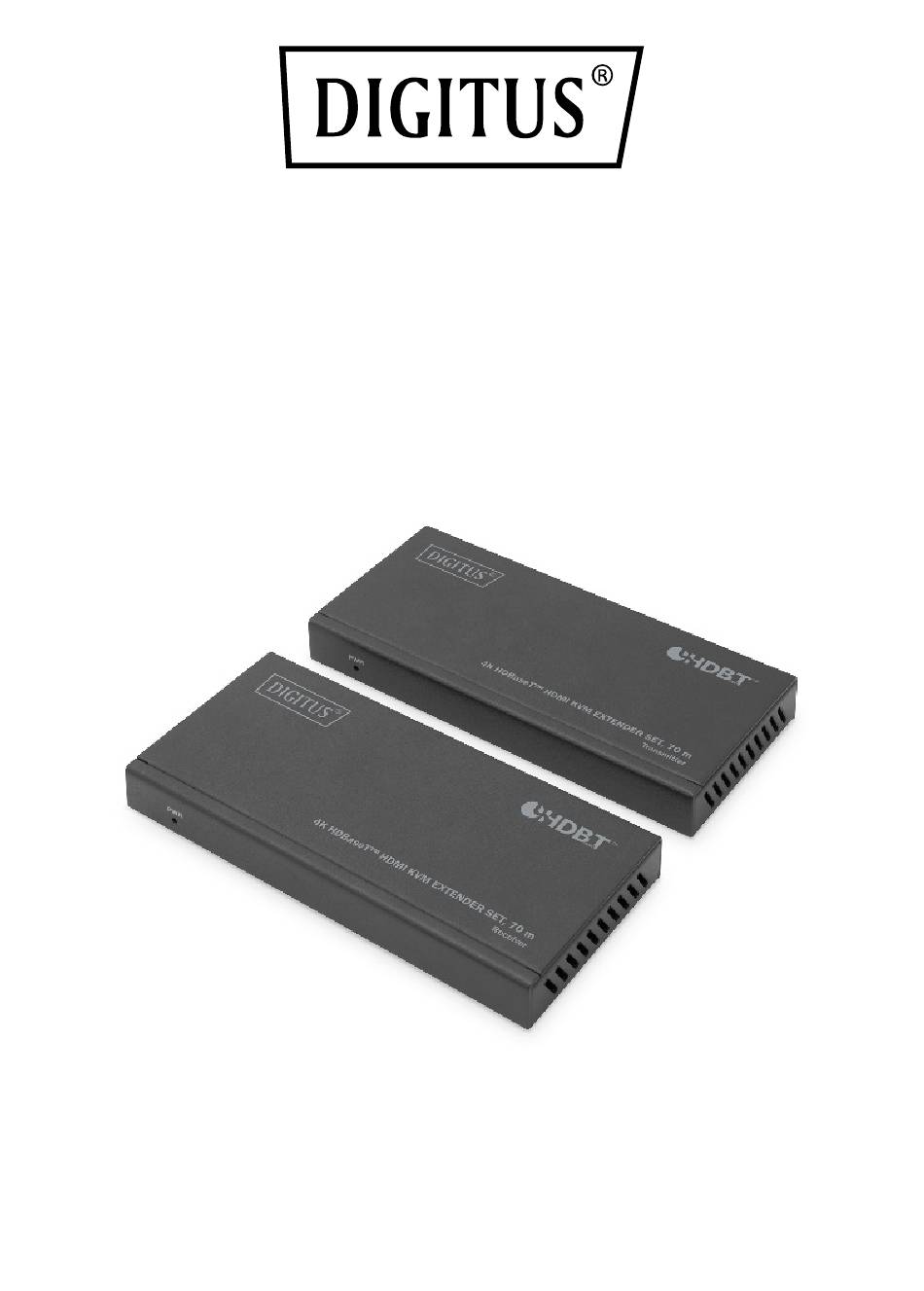

- Seite 1 4K HDBaseT™ HDMI KVM Extender Set, 70 m Kurzanleitung DS-55512...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ................2 2. Hauptmerkmale ..............3 3. Packungsinhalt ................ 3 4. Technische Daten ..............4 5. Bedienelemente und Funktionen ..........6 5.1. Bedienfeld des Senders ............6 5.2. Bedienfeld des Empfängers ..........8 5.3. IR Pin Definition ..............9 6. -
Seite 3: Hauptmerkmale
2. Hauptmerkmale • Verlängert die maximale Länge für HDMI Kabel auf bis zu 70 m (Full HD, 1080p/60Hz) bzw. 40 m (UHD, 4K/30Hz) über ein einfaches Netzwerkkabel • KVM Funktionalität (USB 1.1) zum Anschlus von Maus & Tastatur • PoC (Power over Cable) - lediglich eine Einheit benötigt ein externes Netzteil •... -
Seite 4: Technische Daten
4. Technische Daten Technisches HDMI-Konformität HDMI 1.4b HDCP HDCP 2.2/1.4 USB-Version USB 1.1 Video-Bandbreite 340MHz/10.2Gbps Video-Auflösung 480i ~1080p50/60Hz, 4Kx2K@24/30Hz 8/10/12-Bit (1080P@60Hz) Farbtiefe 8-Bit (4K2K@30Hz) Farbraum RGB, YCbCr 4:4:4/4:2:2. YUV 4:2:0 Audio-Format LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD Übertragungsdistanz Max. - Seite 5 Empfänger Eingang: 1× HDBaseT IN [RJ45] Ausgänge: 1× HDMI OUT [TypA, 19-polige Buchse] 2× USB [USB-A, Buchse] Steuerelemente: 1× IR IN [3,5-mm-Stereo-Miniklinke] 1× IR OUT [3,5-mm-Stereo-Minibuchse] Mechanisches Gehäuse Kunststoff-Gehäuse Farbe Schwarz Abmessungen Sender/Empfänger: 140mm (B) × 65mm (T) × 18mm (H) Gewicht Sender: 224g;...
-
Seite 6: Bedienelemente Und Funktionen
5. Bedienelemente und Funktionen 5.1. Bedienfeld des Senders Name Funktionsbeschreibung Strom-LED Die rote LED leuchtet, wenn der Transmitter eingeschaltet ist. DC 12V DC 12V/1A Stromeingang. Beachten Sie, dass der Extender die POC-Funktion unterstützt, d.h. dass entweder der Sender oder der Empfänger an die 12V/1A-Stromversorgung angeschlossen wird, der andere benötigt keine Stromversorgung. -
Seite 7: Hdmi-Eingang
Anzeige (grün) • Leuchtet auf: HDMI-Signal mit HDCP. • Blinkend: HDMI-Signal ohne HDCP. • Dunkel: Kein HDMI-Signal Datensignal- HDMI-Signaleingangsanschluss. Anzeige (gelb) Anschluss an ein HDMI-Quellgerät wie DVD oder PC HDMI-EINGANG Anschluss an das IR-Empfängerkabel für den Empfang des Signals von der IR-Fernbedienung IR-EINGANG Schließen Sie das IR-Blaster-Kabel an,... -
Seite 8: Bedienfeld Des Empfängers
5.2. Bedienfeld des Empfängers Name Funktionsbeschreibung Strom-LED Die rote LED leuchtet, wenn der Transmitter eingeschaltet ist. DC 12V DC 12V/1A Stromeingang. Beachten Sie, dass der Extender die POC-Funktion unterstützt, d.h. dass entweder der Sender oder der Empfänger an die 12V/1A-Stromversorgung angeschlossen wird, der andere benötigt keine Stromversorgung. -
Seite 9: Ir Pin Definition
Anzeige (grün) • Leuchtet auf: HDMI-Signal mit HDCP. • Blinkend: HDMI-Signal ohne HDCP. • Dunkel: Kein HDMI-Signal Datensignal- HDMI-Signalausgangsanschluss. Anzeige (gelb) Schließen Sie ein HDMI-Anzeigegerät mit einem HDMI-Kabel an. HDMI-AUSGANG Schließen Sie das IR-Empfängerkabel an, um das Signal von der IR-Fernbedienung zu empfangen. - Seite 10 IR Blaster IR Blaster Signal Energie IR Empfänger IR Signal Energie Erdung Anmerkung: Wenn der Winkel zwischen dem IR-Empfänger und der Fernbedienung ± 45° beträgt, beträgt die Übertragungsreichweite 0-5 Meter; Wenn der Winkel zwischen dem IR-Empfänger und der Fernbedienung ± 90°, beträgt die Übertragungsdistanz 0-8 Meter.
-
Seite 11: Anwendungsbeispiel
6. Anwendungsbeispiel Sender Empfänger... -
Seite 12: Haftungsausschluss
Netzadapter UHDTV CAT 5e/6-Kabel IR Empfänger DVD- oder Blu-ray-Player IR Blaster IR-Empfänger Tastatur IR-Blaster Maus Haftungsausschluss Die Begriffe HDMI und HDMI High-Definition Multimedia Interface, und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. HDBaseT™...
