5. Bedienelemente und Funktionen

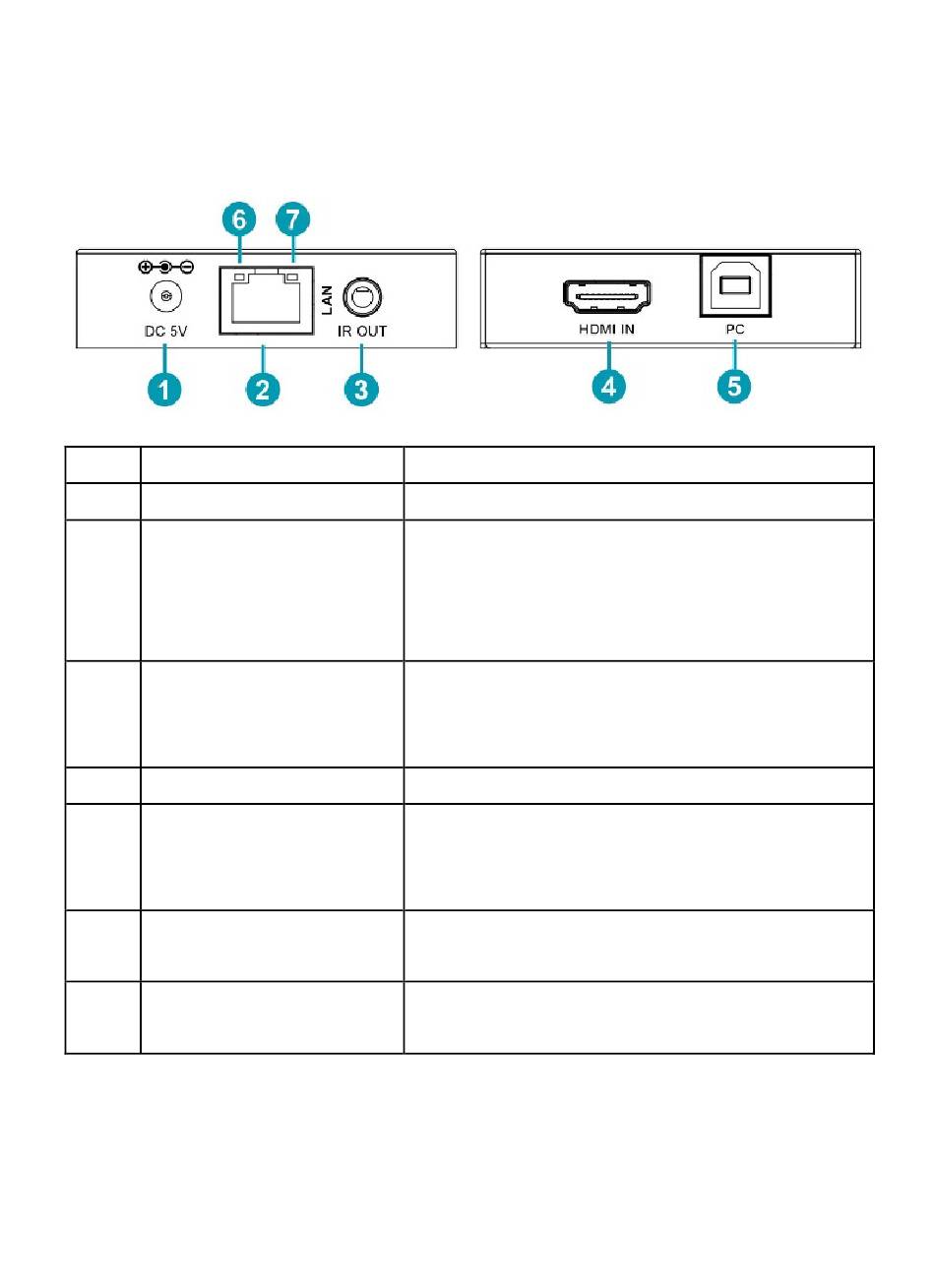

5.1 Bedienfeld des Encoder

Nr Name
1 DC 5V
2 LAN
3 IR OUT
4 HDMI IN
5 PC
6 Datensignalanzeige
(orange)
7 Power-LED-
Anzeige (grün)
Funktionsbeschreibung
5V 1A Eingang für Stromversorgung
Der LAN-Port ist mit dem LAN-Port
des Decoders verbunden oder mit
einem CAT-Kabel mit einem
Switcher / Router / Hub verbunden
An das IR-Blaster-Kabel anschließen.
Das IR-Blaster-Signal kommt von IR
IN des Decoders
HDMI-Quelleingang
Mit PC verbinden. Der PC kann über
den USB-Port des Decoders
gesteuert werden. (KVM-Funktion)
Die Lampe flackert, wenn der
LAN-Port ein Signal überträgt
Die Lampe leuchtet, wenn der
Encoder eingeschaltet ist
6
