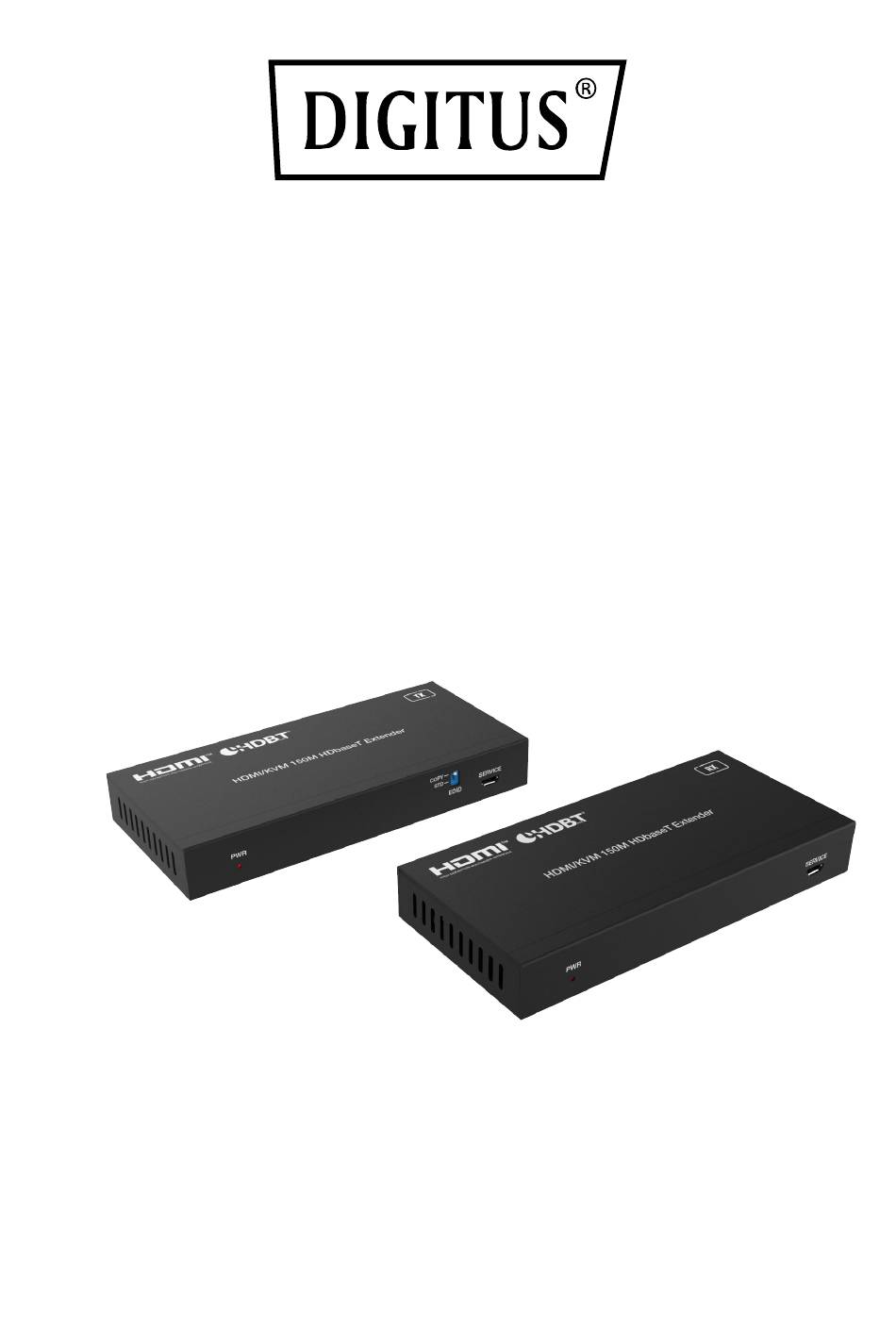

- Seite 1 4K HDBaseT™ HDMI® KVM-Extender-Set, 150 m Kurzanleitung DS-55522...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ............3 2. Funktionen ............3 3. Verpackungsinhalt ..........3 4. Technische Spezifikationen ......... 4 5. Produktübersicht ..........5 5.1 Außenblenden des Senders ......5 5.2 Außenblenden des Empfängers ..... 7 5.3 IR-Pin-Definition ..........9 6. Anwendungsbeispiel ......... 10... -
Seite 3: Einleitung
1. Einleitung Das HDBaseT™ HDMI KVM Extender Set ermöglicht die unkomprimierte und hochauflösende AV-Signalübertragung über große Distanzen über ein CAT6 (oder höher) Netzwerkkabel. Die maximale Übertragungsdistanz liegt bei 150 m. Dank PoC muss nur eine Einheit mit einem externen Netzteil mit Strom versorgt werden. Die Empfängereinheit verfügt über zwei USB (1.1) Anschlüsse zum Anschluss von Maus &... -
Seite 4: Technische Spezifikationen
1x Montagematerial 1x Gebrauchsanweisung 4. Technische Spezifikationen Technische Daten USB-Kompatibilität USB 1.1 HDR, HDR10, HDR10+, Dolby Vision, HLG Schutz vor Menschliches Körpermodell – ±8 kV elektrostatischer (Luftspaltentladung) & ±4 kV Entladung (ESD) (Kontaktentladung) Anschluss 1x HDMI Eingang (4K/60Hz) – Anschluss Signalquelle ... -
Seite 5: Produktübersicht

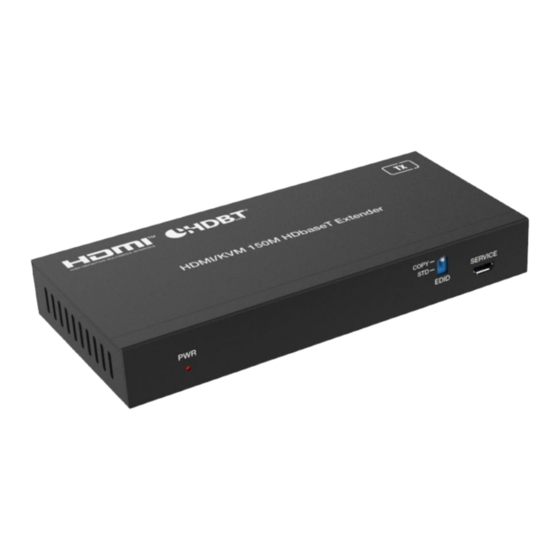

1x IR Ausgang zur Kontrolle des Quellgeräts 2x USB-A (1.1) – Anschluss von Maus & Tastatur 1x Netzteil Eingang (DC 24V/1A), Schraub-Connector – Anschluss externes Netzteil 1x Micro USB Eingang – Service/ FW-Update Mechanische Spezifikationen Gehäuse Metall Farbe Schwarz... - Seite 6 Bezeichnung Funktionsbeschreibung Die rote LED leuchtet, wenn der PWR-LED: Sender eingeschaltet ist. Zum Anpassen der EDID-Einstellung (Standardeinstellung: COPY) COPY: EDID-DIP-Schalter Die EDID-Einstellung des HDMI®- Ausgangsports wird kopiert. STD: Standardmäßiges 1080P 2CH SERVICE Port für Firmware-Updates. Stromeingangsport mit 24 V / 1 A DC. Beachten Sie, dass der Extender PoC unterstützt, dass also nur entweder der 24 V DC...
-
Seite 7: Außenblenden Des Empfängers
den IR-OUT-Port des Empfängers übertragen. Zum Anschluss an ein IR-Senderkabel, IR OUT das IR-Signal wird über den IR-IN-Port des Empfängers ausgestrahlt. USB-B-Port zum Anschluss an den PC. 5.2 Außenblenden des Empfängers Bezeichnung Funktionsbeschreibung Die Strom-LED leuchtet, wenn der Strom-LED Empfänger eingeschaltet ist. SERVICE Port für Firmware-Updates. - Seite 8 Leuchtet: Die Verbindung zwischen Sender und Empfänger ist regulär. Blinkt: Die Verbindung zwischen Link-Signalanzeige Sender und Empfänger ist (grün) eingeschränkt. Aus: Sender und Empfänger sind nicht verbunden. Leuchtet: HDMI®-Signal mit HDCP. Datensignalanzeige Blinkt: HDMI®-Signal ohne HDCP. (gelb) ...
-
Seite 9: Ir-Pin-Definition
5.3 IR-Pin-Definition Die Pins des IR-Empfängers und -Senders sind wie folgt definiert: IR-EMPFÄNGER IR-SENDER 1) IR-Sendersignal 2) Stromversorgung 3) NC 1) IR-Signal 2) Stromversorgung 3) Erdung Hinweis: Beträgt der Winkel zwischen IR-Empfänger und Fernbedienung ±45 °C, liegt die Übertragungsreichweite bei 0-5 m. Beträgt der Winkel zwischen IR-Empfänger und Fernbedienung ±90 °C, liegt die Übertragungsreichweite bei 0-8 m. -
Seite 10: Anwendungsbeispiel
6. Anwendungsbeispiel Sender Empfänger Stromversorgung CAT6-Kabel DVD- oder Blu-Ray-Player IR-Empfänger IR-Sender UHDTV Tastatur Maus... - Seite 11 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
