- Seite 1 4K HDMI®-Extender- Set, 70 m Kurzanleitung DS-55519...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..........3 Funktionen ..........3 Verpackungsinhalt ........4 Technische Spezifikationen ....... 4 Produktübersicht ........6 5.1 Sendereinheit ........6 5.2 Empfängereinheit ....... 8 5.3 IR-Pin-Definition ......... 9 Anwendungsbeispiel ....... 10... -
Seite 3: Einleitung
1. Einleitung Das HDMI®-Extender-Set erweitert AV-Signale in Full HD über eine Distanz von bis zu 70 m. 4K-/30-Hz-Signale können bis zu einer Distanz von 40 m über ein Netzwerkkabel Kategorie CAT6 (oder höher) übertragen werden. Die Sendereinheit verfügt über ein HDMI®-Loop-Out, lokaler Monitor... -
Seite 4: Verpackungsinhalt
7. HDMI® 1.4, HDCP 1.4, DVI 1.0 8. IR-Schnittstelle zur Fernbedienung der Signalquelle über den Ausgabebildschirm 9. Video-Bandbreite: 10,2 Gbps 3. Verpackungsinhalt 1x Sendereinheit 1x Empfängereinheit 1x IR-Übertragungskabel (1,5 m) 1x IR-Empfängerkabel (1,5 m) 1x Ladeadapter (DC 12 V / 1 A, 1,15 m) ... - Seite 5 Schutz vor Modell d. menschlichen Körpers elektrostatischer + /- 8 kV (Luftspaltentladung) Entladung (ESD) + /- 4 kV (Kontaktentladung) Anschluss Eingang: 1x HDMI® Typ A (19 Pins, Buchse) Ausgang: 1x HDMI® Typ A (19 Pins, Buchse) Übertragungsmodul ...
-

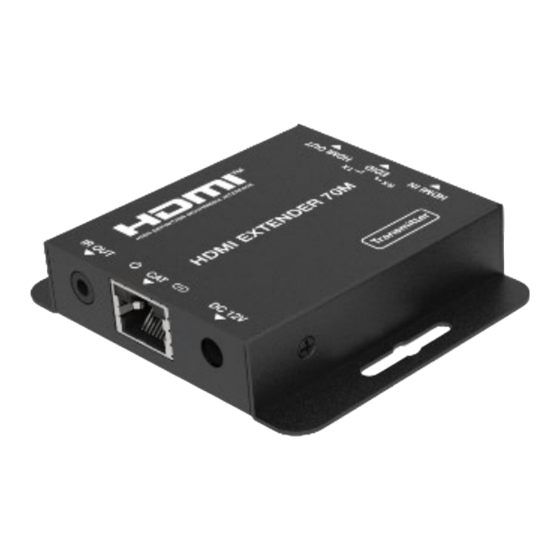

Seite 6: Produktübersicht
℉ Lagertemperatur -4 - 140 / -20 - 60 °C Relative 20 bis 90 % RF (nicht Luftfeuchtigkeit kondensierend) 5. Produktübersicht 5.1 Sendereinheit Bezeic Funktionsbeschreibung hnung Eingangsport für das HDMI®-Signal. HDMI Zum Anschluss eines HDMI®-Quell- geräts, z.B. DVD-Player, Konsole. Steht der EDID-Schalter auf der rechten Position, kopiert der EDID- Extender die EDID-Information der... - Seite 7 HDMI®-Ausgabegerät wie ein HDTV-Gerät. Zum Anschluss an ein IR-Senderkabel, IR OUT das IR-Signal wird über den IR-IN-Port des Empfängers ausgestrahlt. Strom- Die LED leuchtet, wenn der Sender eingeschaltet ist. CAT-Ausgangsport. Zum Anschluss an den CAT-Eingangsport des Empfängers über ein CAT5e-/ 6-Kabel Statusl euchte...
-
Seite 8: Empfängereinheit
5.2 Empfängereinheit Bezeic Funktionsbeschreibung hnung Loop-Out-Port für das HDMI®- HDMI Signal. Zum Anschluss an ein HDMI®-Ausgabegerät wie ein HDTV-Gerät. Zum Anschluss an ein IR-Empfänger- IR IN kabel, das IR-Signal wird an den IR-OUT-Port des Senders übertragen. Strom- Die LED leuchtet, wenn der Sender eingeschaltet ist. -
Seite 9: Ir-Pin-Definition
5.3 IR-Pin-Definition Die Pins des IR-Empfängers und - Senders sind wie folgt definiert: IR-EMPFÄNGER IR-SENDER 1) IR-Sendersignal 2) Stromversorgung 3) NC 1) IR-Signal 2) Stromversorgung 3) Erdung... -
Seite 10: Anwendungsbeispiel
6. Anwendungsbeispiel Übertragungsmodul 1. UHDTV 2. Stromversorgung 3. Blu-ray Player 4. IR-Sender 5. CAT5e-/6-Kabel Empfänger 1. UHDTV 2. IR-Empfänger... - Seite 11 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
