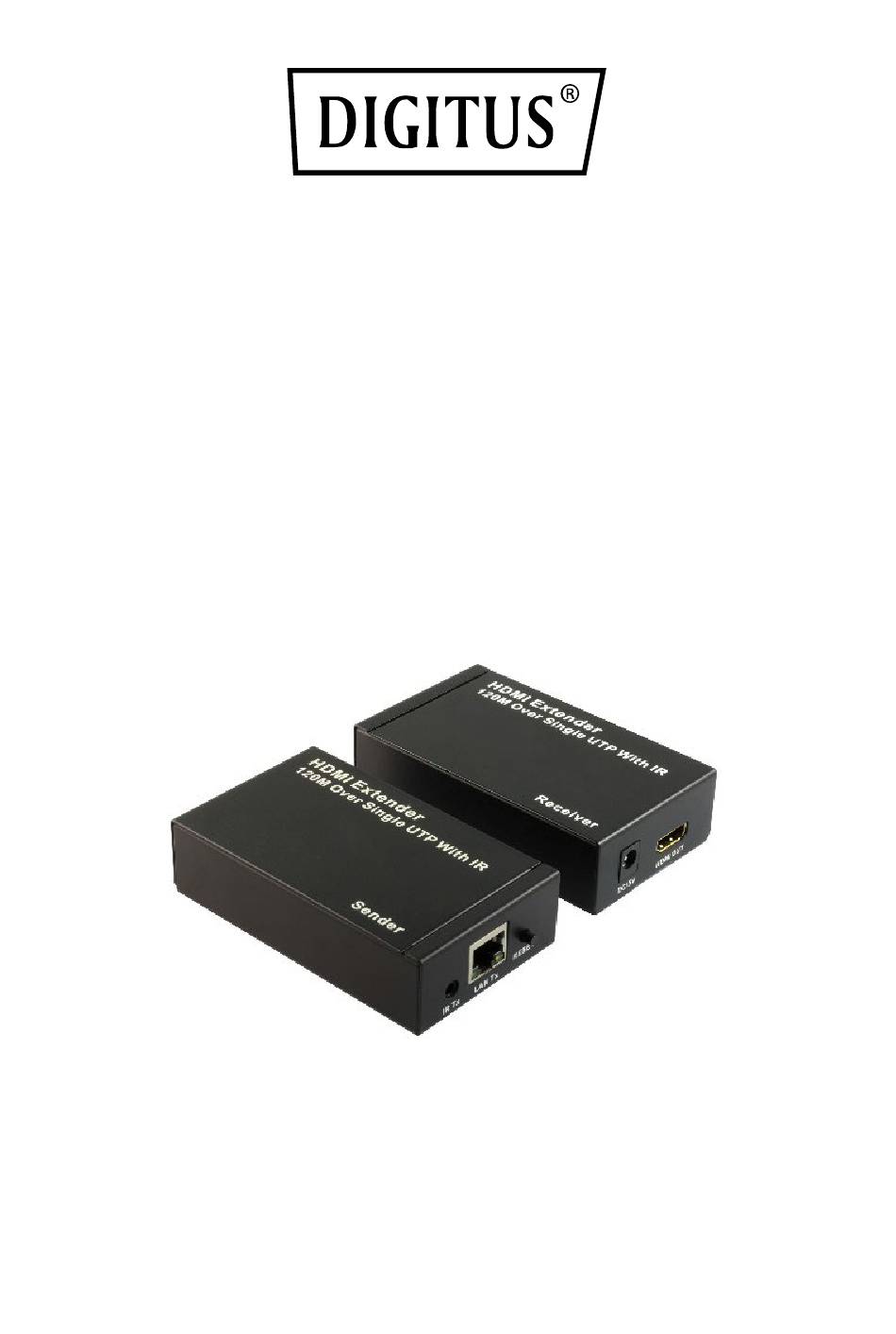

- Seite 1 HDMI-IP-Extender-Set, Full HD Kurzanleitung DS-55517 - DS-55518...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..........3 Funktionen ..........4 Verpackungsinhalt ........4 Technische Spezifikationen ....... 5 Produktübersicht ........6 5.1 Sendereinheit (TX) ......6 5.2 Empfängereinheit (RX) ......6 Anwendungsbeispiel ......... 7 6.1 Hinweis: ..........8... -
Seite 3: Einleitung
Fernbedienung Signalquelle über Ausgabebildschirm (Empfängerseite). DS-55518: Erweitern Sie das HDMI-Extender-Set (DS-55517) um zusätzliche Empfängereinheiten, um Ihre AV-Inhalte gleichzeitig auf mehrere Bildschirme zu übertragen. Das Set erweitert AV-Signale in Full HD über ein Netzwerkkabel der Kategorie CAT6 (Point-to-Point-Verbindung) über bis zu 120 m. Zusätzlich können Sie über Netzwerkswitches und die individuellen Empfängereinheiten (DS-55518) -
Seite 4: Funktionen
2. Funktionen 1. Erweitert AV-Signale in Full HD über ein Kabel der Kategorie CAT6 mithilfe der lokalen Netzwerkinfrastruktur oder kommerzieller Netzwerkswitches über uneingeschränkte Distanzen 2. Erweitert AV-Signale in Full HD über ein Netzwerkkabel der Kategorie CAT6 (Point-to-Point- Verbindung) über bis zu 120 m 3. -
Seite 5: Technische Spezifikationen
4. Technische Spezifikationen Signaleingang HDMI-Signal Video-Eingangssignal 0,5-1,0 Volt/p-p Video-Ausgabe HDMI-Signal Übertragungsreichweite (über Kabel der Kategorie 120 m@1080p CAT6) Vertikaler Frequenzbereich 50/60 Hz Bis zu max. 1,65 Gbps / Videoverstärker-Bandbreite 165 MHz Interlaced-Auflösung 1080i (50 & 60 Hz) Progressiv (50 & 60 Hz) 720p, 1080p 1 Jahr auf Teile und Eingeschränkte Garantie... -
Seite 6: Produktübersicht
5. Produktübersicht 5.1 Sendereinheit (TX) 2. HDMI- 1. DC / 5V 3. IR (TX) Eingang 4. LAN (TX) 5. RESET 5.2 Empfängereinheit (RX) 2. HDMI- 1. DC / 5V 3. IR (RX) Ausgang 4. LAN (RX) 5. RESET... -
Seite 7: Anwendungsbeispiel
6. Anwendungsbeispiel 1. Einfacher Modus: 2. Allokationsmodus: 3. Infinity-Modus: 3. Netzwerkkabel 1. DVD 2. HDMI-Kabel CAT 5e/6 4. HDTV 5. IR (TX) 6. IR (RX) -
Seite 8: Hinweis
6.1 Hinweis: Die feste IP-Adresse des Senders ist 192.168.101.110. Nutzen Sie diese IP-Adresse, um sich auf der Weboberfläche einzuloggen und IP-Adresse und MAC- Adresse des Produkts anzupassen. Die IP-Adresse des Empfängers wird zufällig vergeben. Einstellen der IP-Adresse: Hinweis: Die Begriffe HDMI, HDMI High-Definition Multimedia Interface und das HDMI-Logo sind in den USA sowie weiteren Ländern eingetragene Markenzeichen der HDMI Licensing LLC. - Seite 9 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
