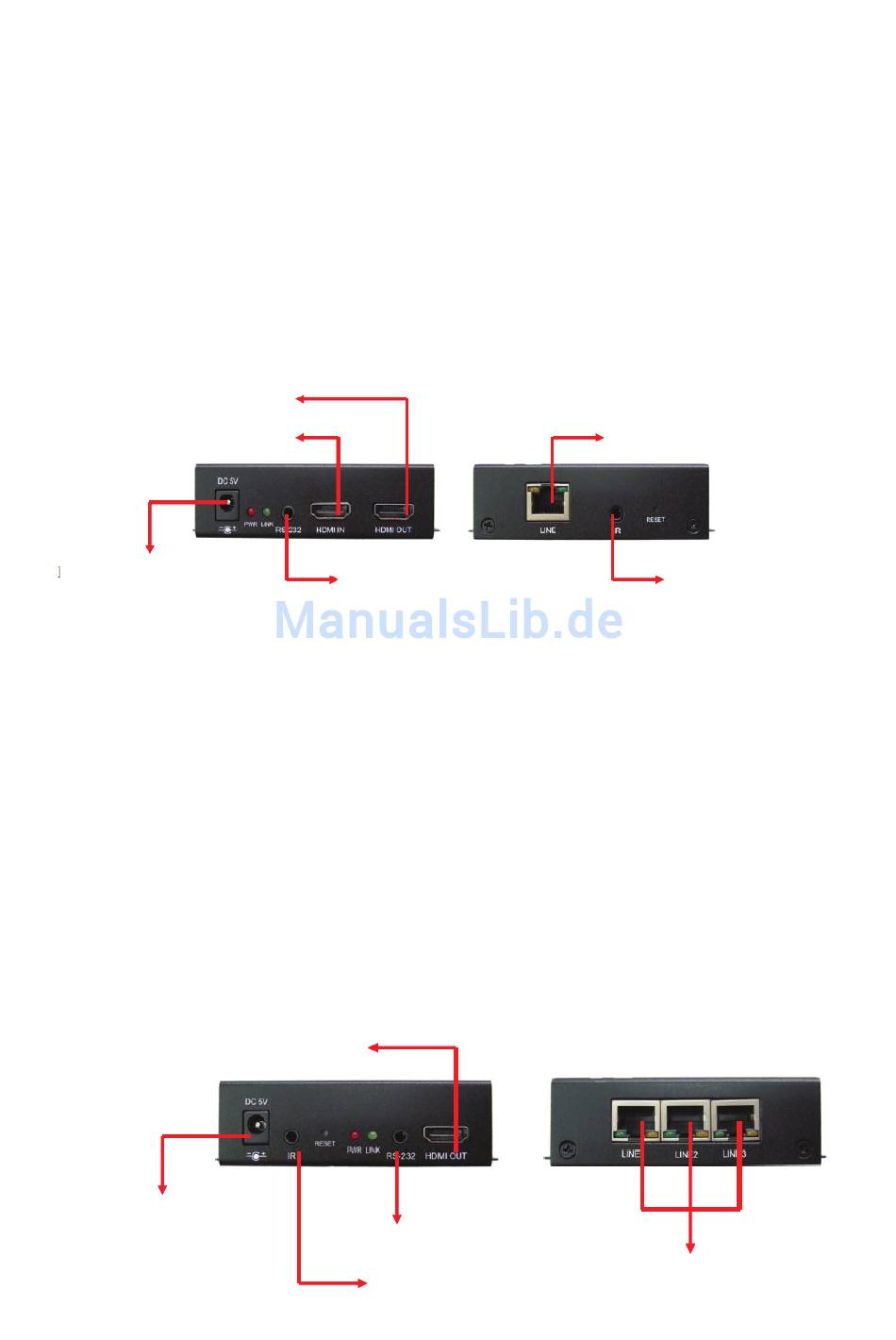

Installation des Senders
• Schließen Sie das UTP-Kabel an den Sender an. Verwenden Sie bitte ein
CAT.5e/6-Kable.
• Schließen Sie das Kabel des IR-Blasters/-Senders oder des RS-232 an den
3,5 mm-Adapter des IR-Anschlusses der Sendeeinheit oder gegebenenfalls
dem Steueranschluss des RS-232 an.
• Verwenden Sie ein HDMI-Kabel, um den HDMI-Anschluss der HDMI-Quelle
mit dem Sender zu verbinden.
• Schließen Sie gegebenenfalls den Sender mittels eines HDMI-Kabels an den
HDMI-Anschluss eines Displays an.
• Stecken Sie den DC 5 V/2 A Netzstecker in die Netzsteckdose.
HDMI-Anschluss des Monitors
angeschlossen
PC HDMI-Anschluss des PC
angeschlossen
Netzstecker DC 5 V/2 A
Installation des Empfängers
• Schließen Sie das UTP-Kabel an den Empfänger an. Verwenden Sie hierfür
bitte ein CAT.5e/6-Kabel.
• Schließen Sie das IR-Empfängerkabel oder RS-232 mit einem 3,5 mm-
Adapter an den IR-Anschluss oder gegebenenfalls den RS-232-Anschluss der
Empfängereinheit an.
• Schließen Sie den Empfänger mit einem HDMI-Kabel an den HDMI-Anschluss
des Displays an.
• Stecken Sie den DC 5 V/2 A Netzstecker in die Netzsteckdose.
HDMI-Anschluss des Monitors
Netzstecker DC 5 V/2 A
RS-232 zu 3,5 mm
angeschlossen
RS-232 zu 3,5 mm
IR-Empfänger
UTP-Kabel angeschlossen
IR-Sender/Emitter
LINE-Anschluss (RJ45)
