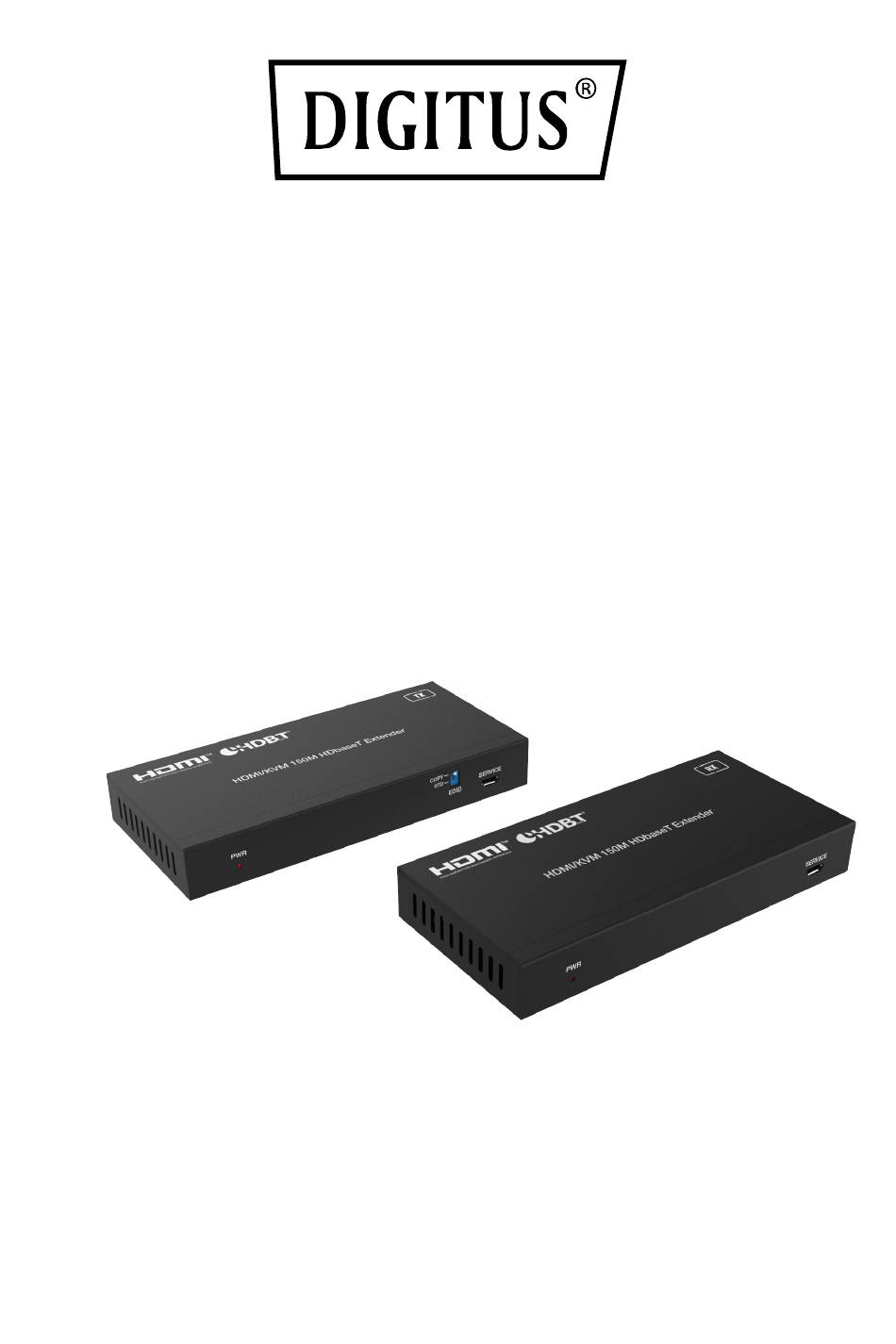

- Seite 1 4K HDBaseT™ HDMI® KVM-Extender-Set, 150 m Kurzanleitung DS-55522...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ............3 2. Funktionen ............3 3. Verpackungsinhalt ..........3 4. Technische Spezifikationen ......... 4 5. Produktübersicht ..........6 5.1 Außenblenden des Senders ......6 5.2 Außenblenden des Empfängers ..... 7 5.3 IR-Pin-Definition ..........9 6. Anwendungsbeispiel ......... 10... -
Seite 3: Einleitung
1. Einleitung HDBaseT™ HDMI® KVM-Extender-Set ermöglicht eine unkomprimierte, hochauflösende Übertragung von AV-Signalen über große Distanzen mittels eines Netzwerkkabels der Kategorie CAT6 (oder höher). Die maximale Übertragungsreichweite beträgt 150 m. Dank Power over Coax (PoC) benötigt lediglich eine Einheit eine Stromversorgung über einen externen... -
Seite 4: Technische Spezifikationen
1x IR-Empfängerkabel (1,5 m) 1x Ladeadapter (DC 24 V / 1 A, 1,5 m) 1x USB-Verbindungskabel (1,5 m) 1x Montagematerial 1x Gebrauchsanweisung 4. Technische Spezifikationen Technische Daten HDMI- HDMI® 2.0b Kompatibilität HDCP- HDCP 2.2 Kompatibilität Video-Bandbreite 18 Gbps Videoauflösung... - Seite 5 Anschluss Sender Eingang: 1x HDMI®-Eingang (Typ A, 19 Pins, Buchse) 1x IR-Eingang (3,5 mm- Ministereobuchse) 1x SERVICE (Mikro-USB-Buchse) 1x USB (USB B, 4 Pins, Buchse) Ausgang: 1x HDBT-Ausgang (RJ45) 1x IR-Ausgang (3,5 mm- Ministereobuchse) Empfänger Eingang: 1x HDBT-Eingang (RJ45 mit Leuchte) 1x IR-Eingang (3,5 mm- Ministereobuchse)
-
Seite 6: Produktübersicht
5. Produktübersicht 5.1 Außenblenden des Senders Bezeichnung Funktionsbeschreibung PWR-LED: Die rote LED leuchtet, wenn der Sender eingeschaltet ist. EDID-DIP-Schalter Zum Anpassen der EDID-Einstellung (Standardeinstellung: COPY) COPY: Die EDID-Einstellung des HDMI®- Ausgangsports wird kopiert. STD: Standardmäßiges 1080P 2CH SERVICE Port für Firmware-Updates. 24 V DC Stromeingangsport mit 24 V / 1 A DC. -
Seite 7: Außenblenden Des Empfängers
Blinkt: Die Verbindung zwischen Sender und Empfänger ist eingeschränkt. Aus: Sender und Empfänger sind nicht verbunden. Datensignalanzeige Leuchtet: HDMI®-Signal mit HDCP. (gelb) Blinkt: HDMI®-Signal ohne HDCP. Aus: Kein HDMI®-Signal. HDMI IN HDMI®-Eingangsport, zum Anschluss eines HDMI®-Quellgeräts, z.B. DVD- Player oder Konsole. - Seite 8 24 V DC Stromeingangsport mit 24 V / 1 A DC. Beachten Sie, dass der Extender PoC unterstützt, dass also nur entweder der Sender oder der Empfänger mit 24 V / 1 A versorgt werden muss. Die andere Einheit benötigt keine Stromversorgung.
-
Seite 9: Ir-Pin-Definition
5.3 IR-Pin-Definition Die Pins des IR-Empfängers und -Senders sind wie folgt definiert: IR-EMPFÄNGER IR-SENDER 1) IR-Sendersignal 2) Stromversorgung 3) NC 1) IR-Signal 2) Stromversorgung 3) Erdung Hinweis: Beträgt der Winkel zwischen IR-Empfänger und Fernbedienung ±45 °C, liegt die Übertragungsreichweite bei 0-5 m. Beträgt der Winkel zwischen IR-Empfänger und Fernbedienung ±90 °C, liegt die Übertragungsreichweite bei 0-8 m. -
Seite 10: Anwendungsbeispiel
6. Anwendungsbeispiel Sender Empfänger Stromversorgung CAT6-Kabel DVD- oder Blu-Ray-Player IR-Empfänger IR-Sender UHDTV Tastatur Maus... - Seite 11 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
