Anwendungsbeispiele und Konfiguration
3.3 Einstellung der Übertragungsrate
3.3 Einstellung der Übertragungsrate
Die Übertragungsrate können Sie mit den Steckbrücken BR1 und BR2 einstellen.
HINWEIS
i
i
Wenn Sie die Kommunikationskonverter für eine Differentialschutz- oder Distanzschutzanwendung in
einem SIPROTEC-Schutzgerät mit einer Wirkschnittstelle verwenden, müssen die Steckbrücken BR1 und
BR2 auf der Position 2-3 für 128 kBit/s gesteckt sein (Werkseinstellung).
Tabelle 3-1
Übertragungsrate
1
128 kBit/s
256 kBit/s
512 kBit/s
2048 kBit/s

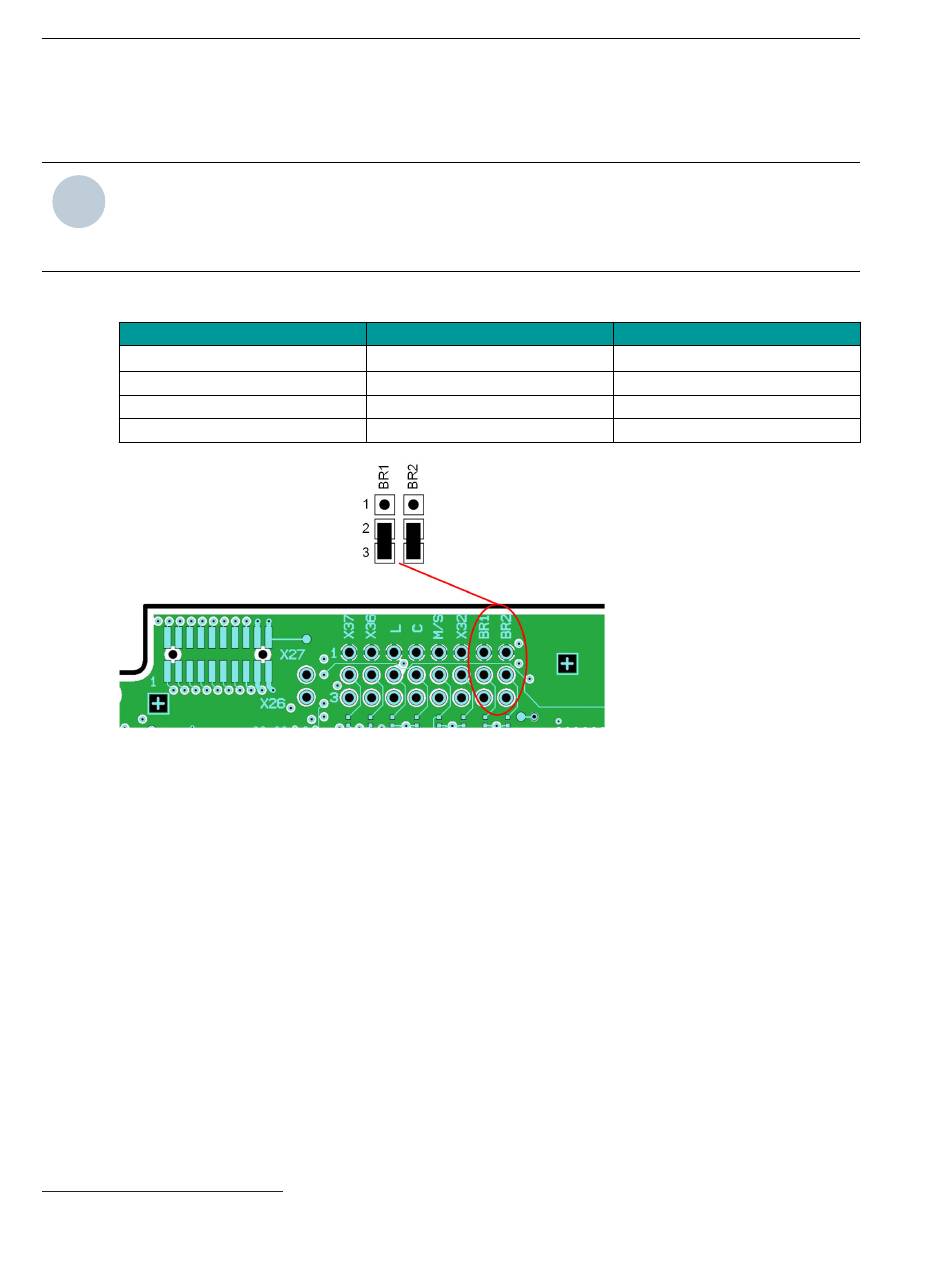

[dw_jumper_BR1_BR2, 1, --_--]
Bild 3-3
1 Für SIPROTEC-Geräte
22
Steckpositionen
BR1
2-3
1-2
2-3
1-2
Einstellung der Übertragungsrate
Zubehör, Kommunikationskonverter - Kupfer/Synchrone Schnittstelle, Handbuch
BR2
2-3
2-3
1-2
1-2
C53000-B1174-C190-1, Ausgabe 02.2022
