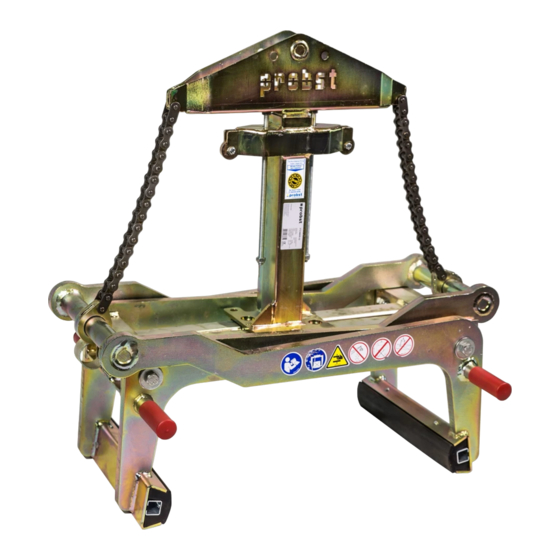

probst FTZ-MAXI-25 Betriebsanleitung
Fertigteilzange
Vorschau ausblenden
Andere Handbücher für FTZ-MAXI-25:
- Betriebsanleitung (94 Seiten) ,
- Betriebsanleitung (44 Seiten) ,
- Betriebsanleitung (53 Seiten)
Verwandte Anleitungen für probst FTZ-MAXI-25
Inhaltszusammenfassung für probst FTZ-MAXI-25
- Seite 1 Betriebsanleitung Operating Instructions Fertigteilzange FTZ Grab for prefabricated concrete products FTZ FTZ-MAXI-25 DE / GB 53100344...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
- Seite 5 Betriebsanleitung Original Betriebsanleitung Fertigteilzange FTZ FTZ-MAXI-25 53100344...
-
Seite 6: Inhaltsverzeichnis
Bedienung für Geräte mit Wechselautomatik ....................15 Wartung und Pflege .............................. 17 Wartung ................................. 17 7.1.1 Mechanik ................................ 17 Störungsbeseitigung ............................ 18 Reparaturen ..............................18 Prüfungspflicht ............................. 19 Hinweis zum Typenschild ..........................19 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 19 53100344... -
Seite 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 12.02.2020................(Eric Wilhelm, Geschäftsführer) 53100344... -
Seite 8: Sicherheit
Sicherheit 4 / 19 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 9: Sicherheitskennzeichnung
Sicherheit 5 / 19 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Seite 10: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 19 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 11: Sicherheit Im Betrieb
Sicherheit 7 / 19 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 12: Allgemeines
Allgemeines 8 / 19 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät FTZ-MAXI ist universell einsetzbar zum Greifen und Versetzen von sauberen und an den Greifflächen unverschmutzter marktüblicher Betonfertigteile; Trittstufen; Bordsteinen (auch Naturbordsteinen), sowie von Kassler Bord (Bus- und Bahn-Profilstein) und dergleichen. In Verbindung mit einem Hebezeug/Trägergerät wie z.B. Bagger oder Kräne. •... - Seite 13 Allgemeines 9 / 19 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 14: Übersicht Und Aufbau
Greifen u. Öffnen Handgriff zur Führung Teleskoprohr der FTZ-MAXI Greifarm Gummigreifbacke Einstellung für Greifbereich Gummigreifbacke Handgriff zur Führung der FTZ-MAXI Technische Daten Typ: Greifbereich Eintauchtiefe Backenlänge Tragfähigkeit (WLL) Eigengewicht FTZ-MAXI-25 200-1.200 mm 255 mm 420 mm 2.500 kg 132 kg 53100344... -
Seite 15: Installation
11 / 19 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 16: Einstecktaschen (Optional)
Installation 12 / 19 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 17: Einstellungen
Einstellungen 13 / 19 Einstellungen Einstellung des Greifbereichs Bevor ein Greifgut angehoben und versetzt werden kann, muss die entsprechende Greifbereich eingestellt werden. Da sonst nicht gewährleistet ist, dass die Spannkraft zum sicheren Greifen des Greifgutes ausreicht und das Greifgut könnte abrutschen! •... -
Seite 18: Einstellung Der Höhenverstellbare Auflage (Zubehör)
Einstellungen 14 / 19 Einstellung der Höhenverstellbare Auflage (Zubehör) Bei der Verwendung des Gerätes im Stapelbetrieb zum Abgreifen einzelner übereinander liegenden Steinplatten, ist es empfehlenswert das Zubehörteil „Höhenverstellbare Auflage“ HVA-FTZ/TSZ einzusetzten (siehe Abbildung). Somit muss die Eintauchtiefe für Greifgüter mit gleichen Abmessungen nicht immer aufs Neue festgelegt werden. -
Seite 19: Bedienung
Bedienung 15 / 19 Bedienung Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... - Seite 20 Bedienung 16 / 19 1) Sonst kann es zu Fehlschaltungen und dann beim Absetzen der Last zur Verformung oder Zerstörung der Wechselautomatik kommen. Ruckartiges Anheben oder Absenken des Gerätes, sowie auch schnelles Fahren mit dem Trägergerät/ Hebezeug über unebenes Gelände ist verboten! Beim Auswechseln einer defekten Wechselautomatik ist unbedingt darauf zu achten, dass die Schlitze der beiden Spannstifte immer nach unten zeigen.
-
Seite 21: Wartung Und Pflege
Wartung und Pflege 17 / 19 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 22: Störungsbeseitigung
Wartung und Pflege 18 / 19 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 23: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 24: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 25 Operating Instructions Translation of original operating instructions Grab for prefabricated concrete products FTZ FTZ-MAXI-25 53100344...
- Seite 26 Maintenance and care ............................16 Maintenance ..............................16 7.1.1 Mechanical ..............................16 Trouble shooting ............................17 Repairs ................................17 Safety procedures ............................18 Hints to the type plate ..........................18 Hints to the renting/leasing of PROBST devices ..................18 53100344...
-
Seite 27: Ec-Declaration Of Conformity
Safety of machinery - safety distances to prevent hazard zones being reached by upper and lower limbs (ISO 13857:2008) Authorized person for EC-documentation: Name: J. Holderied Address: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, information to the subscriber: Erdmannhausen, 12.02.2020................ -
Seite 28: Safety
Safety 4 / 18 Safety Safety symbols Danger to life! Identifies imminent hazard. If you do not avoid the hazard, death or severe injury will result. Hazardous situation! Identifies a potentially hazardous situation. If you do not avoid the situation, injury or damage to property can result. - Seite 29 Safety 5 / 18 PROHIBITION SIGN Symbol Meaning Order-No.: Size: 2904.0213 30 mm The transportation of non rectangular goods is not allowed! 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm It is not allowed to be under hanging loads. Danger to life! 2904.0209 50 mm 2904.0204...
-
Seite 30: Personal Safety Requirements
Safety 6 / 18 Personal safety requirements Each operator must have read and understood the operating instructions (and all safety instructions). Only qualified, authorized personal is allowed to operate the device and all devices which are connected (lifting device/carrier). The manual guiding is only allowed for devices with handles. Protective equipment •... -
Seite 31: Safety Procedures
Safety 7 / 18 Safety procedures 2.9.1 General • The use of the device is only permitted in proximity to the ground. Do not swing it over people heads. • The stay under lifted load is forbidden. Danger to Life! •... -
Seite 32: General
General 8 / 18 General Authorized use The device FTZ-MAXI is universally applicable for gripping and moving of clean and on the gripping surfaces unpolluted concrete precast parts; steps; kerbstones (also natural kerbstones), as well as of Kassler Bord (bus and railway profile stone) and the like. - Seite 33 General 9 / 18 NOT ALLOWED ACTIVITIES: Unauthorized alterations of the device and the use of any self-made additional equipment could cause danger and are therefore forbidden! Never exceed the carrying capacity/working load limit (WLL) and the nominal width/gripping range of the device.
-
Seite 34: Survey And Construction
Rubber gripper jaw Adjustment for gripping range Rubber gripper jaw Handle for guiding the FTZ-MAXI Technical data Immersion Working Load Limit Typ: Gripping range Law length Dead weight depth (WLL) FTZ-MAXI-25 200-1.200 mm 255 mm 420 mm 2.500 kg 132 kg 53100344... -
Seite 35: Installation
Installation 11 / 18 Installation Mechanical connection Use only original accessories, in case of doubt consult the manufacturer. Take care that the carrying capacity / working load limit (WLL) of the lifting device/carrier is not exceeded, through the load of the device, the attaching devices (turning device, fork sleeves etc.) and the additional load of the gripping goods! Gripping devices always have to be gimballed, so they can swing freely in any position. -
Seite 36: Fork Sleeves (Optional)
Installation 12 / 18 4.1.3 Fork sleeves (optional) To establish a mechanical connection between the fork lift truck and the fork sleeves you have to put the forks into the fork sleeves and fix it with the locking bolt or with a chain/rope, connected to the eyelet on the fork sleeves and the lift frame. -
Seite 37: Adjustments
Adjustments 13 / 18 Adjustments Adjustment of the opening range Before the product can be lifted and transported, the gripping range has to be adjusted to the dimensions of the product. Otherwise is not ensured that the clamping force for the secure gripping of the gripping good is adequate and it could slide down! •... -
Seite 38: Adjustment Of The Height Adjustable Support (Accessory)
Operation 14 / 18 Adjustment of the height adjustable support (accessory) When using the device in batch operation, for gripping of single stone slabs (batched one upon the other), we advise to use the accessory “height adjustable support” HVA-FTZ/TSZ (see figure). Therefore, the inside height must not always be adjusted again for gripping goods with the same dimensions. - Seite 39 Operation 15 / 18 The device is equipped with an automatic release, that means the OPENING and CLOSING of the gripping arms results through the set down and lifting of the device. Pictures of the positions of the automatic release: •Device is lifted through the lifting •Device is set up on the gripping good •Device is lifted through the lifting...
-
Seite 40: Maintenance And Care
Maintenance and care 16 / 18 Maintenance and care Maintenance To ensure the correct function, safety and service life of the device the following points must be executed in the maintenance interval. Used only original spare parts, otherwise the warranty expires. All operations may only be made in closed state of the device! For all operations you have to make sure, that the device will not close unintended. -
Seite 41: Trouble Shooting
Maintenance and care 17 / 18 Trouble shooting ERROR CAUSE REPAIR The clamping-power is not big enough, the load is slipping out (optional) The grippers are worn Replace the grippers (optional) The maximum load is exceed Reduce the weight of. the load (Adjustment of the gripping range) Adjust the gripping range according to The actual opening width is not correct... -
Seite 42: Safety Procedures
Example: Hints to the renting/leasing of PROBST devices With every renting/leasing of PROBST devices the original operating instructions must be included unconditionally (in deviation of the user´s country's language, the respective translations of the original operating instructions must be delivered additionally)! - Seite 43 After each completed performance of a maintenance interval the included form must be fill out, stamped, signed and send back to us immediately 1) via e-mail to service@probst-handling.com / via fax or post Operator: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
- Seite 44 min ÖW 200 (161) max ÖW 1200 (1240) Tragkraft 2500 kg / load capacity 5510 lb Bei Änderungen Rücksprache TB ! Gewicht: 132,0 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name Fertigteilzange FTZ-maxi 25 / Tk 2500 kg Erst.
- Seite 45 43100902 36370001 20030006 36210036 20190014 20100018 © all rights reserved conform to ISO 16016 Datum Name Benennung 20000008 Fertigteilzange FTZ-maxi-25 Erst. 17.6.2013 Alexander.Renger Gepr. 21600002 4.3.2020 R.Hoffmann Tk 2500 kg / Et 255/ ÖW 200-1200/ Bkl 420 Artikelnummer/Zeichnungsnummer Blatt 33100032...
- Seite 46 A53100344 FTZ-MAXI-25 Typenschild 29040056 29040638 Beidseitig / On both sides Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 17.01.2020 / Simon, Swen ----- / ----- Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
