Mechanischer Einbau
Schlitzscheibe
Flansch B
Ausrichtlinien
Sensorgabel

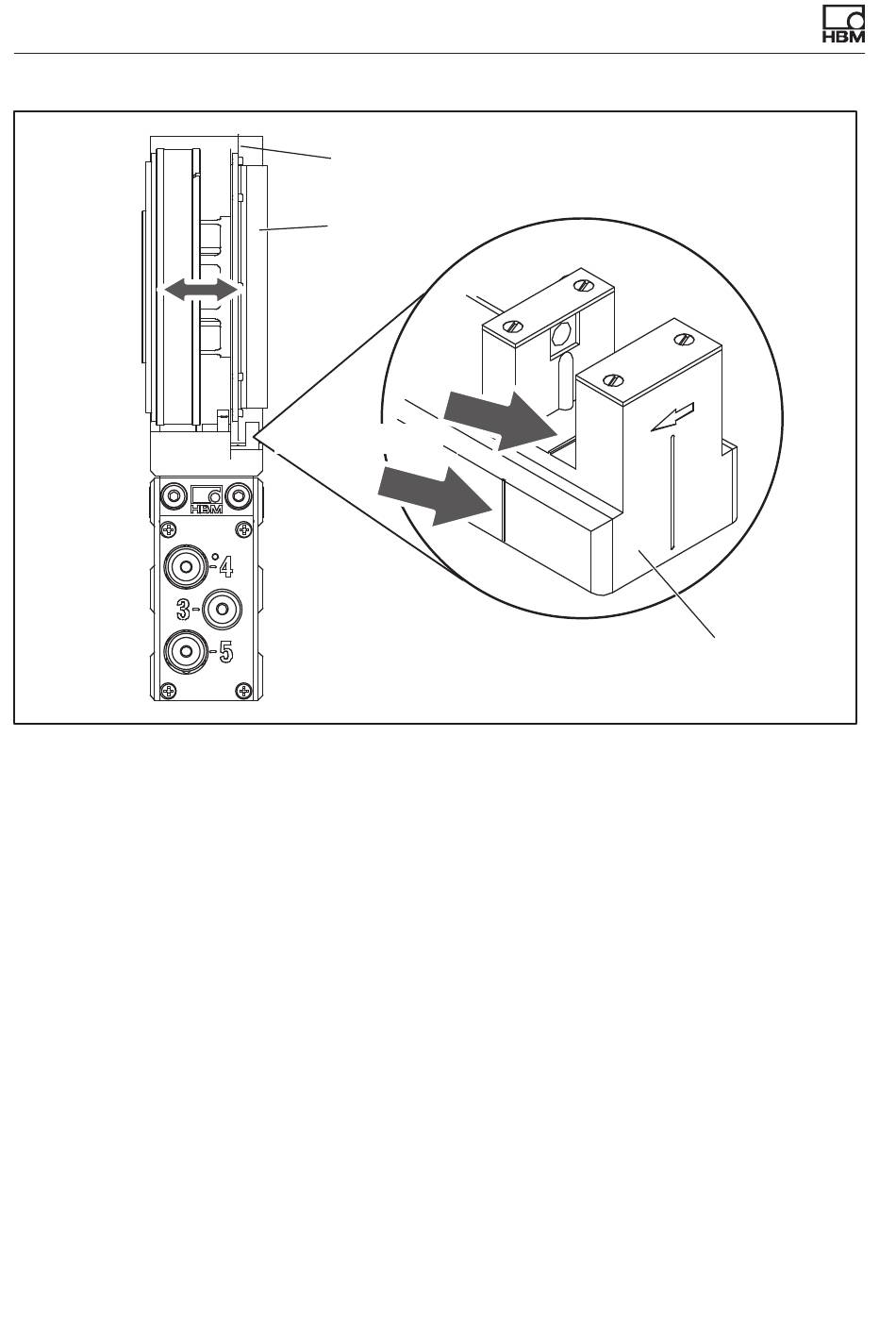

Abb. 8.21 Position der Schlitzscheibe im Drehzahlsensor
8.8.2

Radiale Ausrichtung

Rotorachse und optische Achse des Drehzahlsensors müssen in einer Linie
rechtwinklig zur Statorplattform stehen. Als Ausrichthilfen dienen eine kegelige
Andrehung (oder farbige Markierung) im Mittelpunkt des Flansches B und ein
senkrechter Markierungsstrich auf der Sensorgabel.
