Mechanischer Einbau
Grundsätzlich empfehlen wir den Stator des Drehmomentaufnehmers T12HP

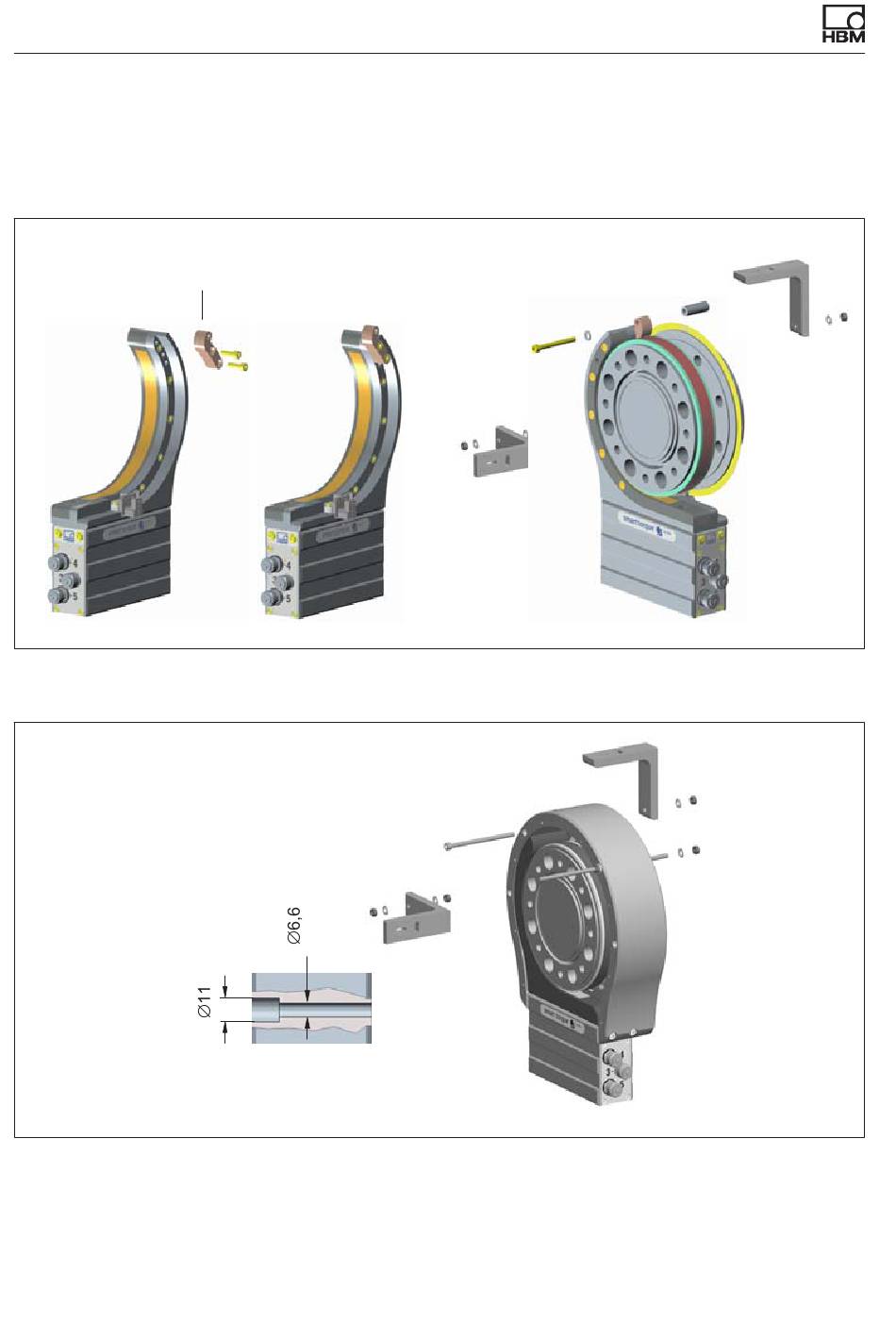

durch eine Abstützung zu fixieren. Abb. 8.13 zeigt beispielhaft die Befestigung
eines Haltewinkel ohne Berührschutz.
Abb. 8.13 Statorabstützung ohne Berührschutz
Abb. 8.14 Statorabstützung mit Berührschutz
34
Zusätzliches Fixierelement nur bei 5 kNm
und 10 kNm Messbereich notwendig.
Schnitt durch die Senkbohrung
im Berührschutz
A04516_04_G00_00 HBM: public
A
B
T12HP
