9. Schrauben Sie die Arretierschrauben der Abdeckbleche ein und ziehen Sie
diese mit 2 N@m an.
8.7

Montage des Stators

Im Anlieferungszustand ist der Stator betriebsfertig montiert. Im Boden des
Statorgehäuses befinden sich vier Gewindebohrungen für die
Statorbefestigung. Außen zwei mit metrischem M6‐Gewinde, innen zwei mit
UNF 1/4‐Zoll‐Gewinde (verschlossen mit einem Gewindestift aus Kunststoff).
Für die Befestigung mit metrischem Gewinde empfehlen wir zwei
Zylinderschrauben mit Innensechskant DIN EN ISO 4762 der Festigkeitsklasse
10.9 in geeigneter Länge (abhängig von der Anschlussgeometrie; nicht im
Lieferumfang; Anziehdrehmoment = 14 N@m).
Tipp
Sehen Sie für die Ausrichtung des Stators zum Rotor eine Verschiebemöglich­
keit vor (z. B. Langlöcher).
Die radiale Einbaulage des Stators ist beliebig (z. B. Einbau „über Kopf" ist
möglich). Sie können den Stator auch über den Berührschutz (Option)
montieren, siehe Kapitel 8.7.3.

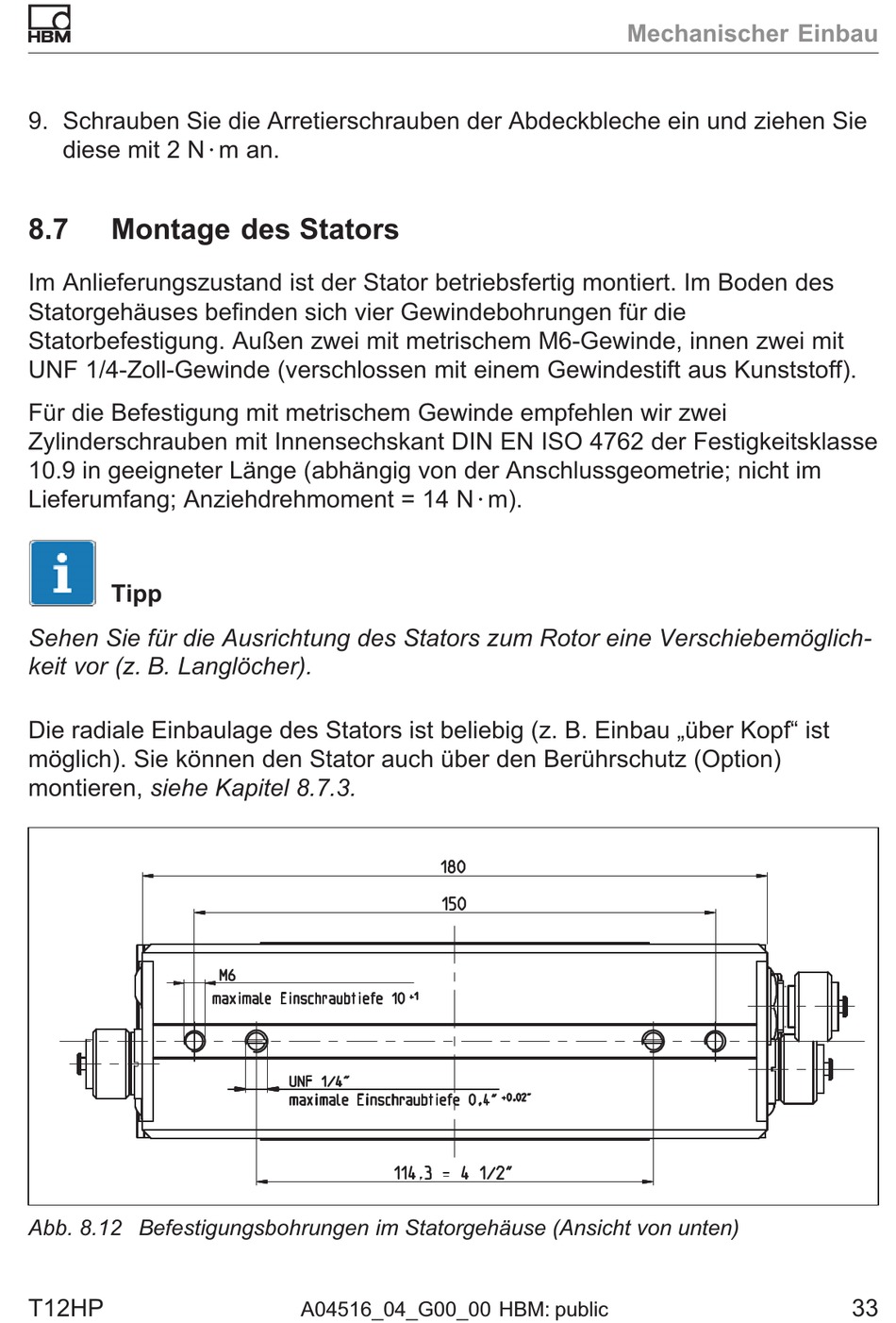

Abb. 8.12 Befestigungsbohrungen im Statorgehäuse (Ansicht von unten)
T12HP
A04516_04_G00_00 HBM: public
Mechanischer Einbau
33
