Auswechseln der Schutzsicherungen
Geräte von 10 bis 15 kW
In dem Fall, dass eine der Schutzvorrichtungssicherungen (F4 bis F9, siehe Abschnitt "Vor
der Inbetriebnahme") durchgebrannt ist (Durchfluss prüfen), muss diese ausgewechselt
werden.
Equipos de 10 a 30 kW
In dem Fall, dass eine der Sicherungen am AC-Eingang des Geräts (F1 bis F3, siehe
Abschnitt "Vor der Inbetriebnahme") durchgebrannt ist (Durchfluss prüfen), muss diese
ausgewechselt werden.
Wenn die Sicherung des Geschwindigkeitsreglers mit 440 mA durchgebrannt ist, setzen
Sie sich bitte mit Ingeteam Energy in Verbindung.

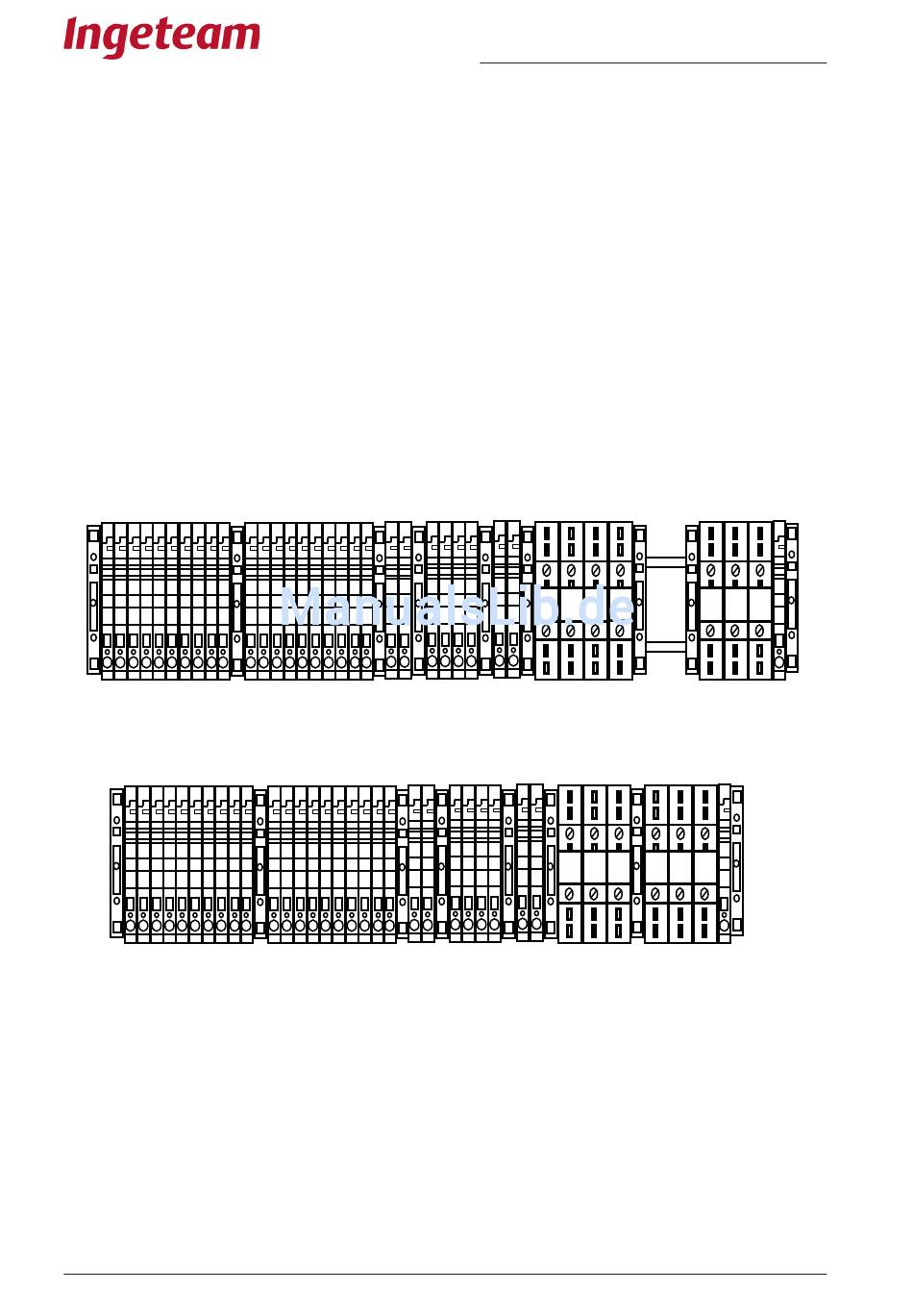

8.8. Beschreibung der Elektronikblockklemme
In den folgenden Schaubildern werden die Elektronikblockklemmen für jedes Gerät
beschrieben.
Geräte von 10 bis 15 kW
X1
1 2 3
4 5 6
7 8 9 10
Geräte von 20 bis 30 kW
X1
4 5 6
1 2 3
7 8 9 10
Im Folgenden werden die allgemeinen Netzanschlussausgänge für alle Variablen bei
Geräten von 10 bis 30 W beschrieben.
X1 ANALOGAUSGÄNGE
X1.1 Isolierfehler
X1.2 Isolierfehler
X1.3 Ventilatoren
X1.4 Ventilatoren
X1.9 Kontaktrelais
X1.10 Kontaktrelais
Seite 48 von 60
te 48 von 60
e 48 von 60
X2
X3
1 2 3
4 5 6
7 8 9 10
1 2
X2
X3
4 5 6
1 2 3
7 8 9 10
1 2
X4
XDC
XPV
1
2
3
1 2 3
4
1 2
X4
XDC
XPV
1
2
1 2 3
4
1 2
Benutzerhandbuch
Ingecon
Sun SMART
®
XAC
1
2
3
4
XAC
3
1
2
3
4
Teilenr.: AAS2000IKQ02
Rev.:_A
Feb-2011
