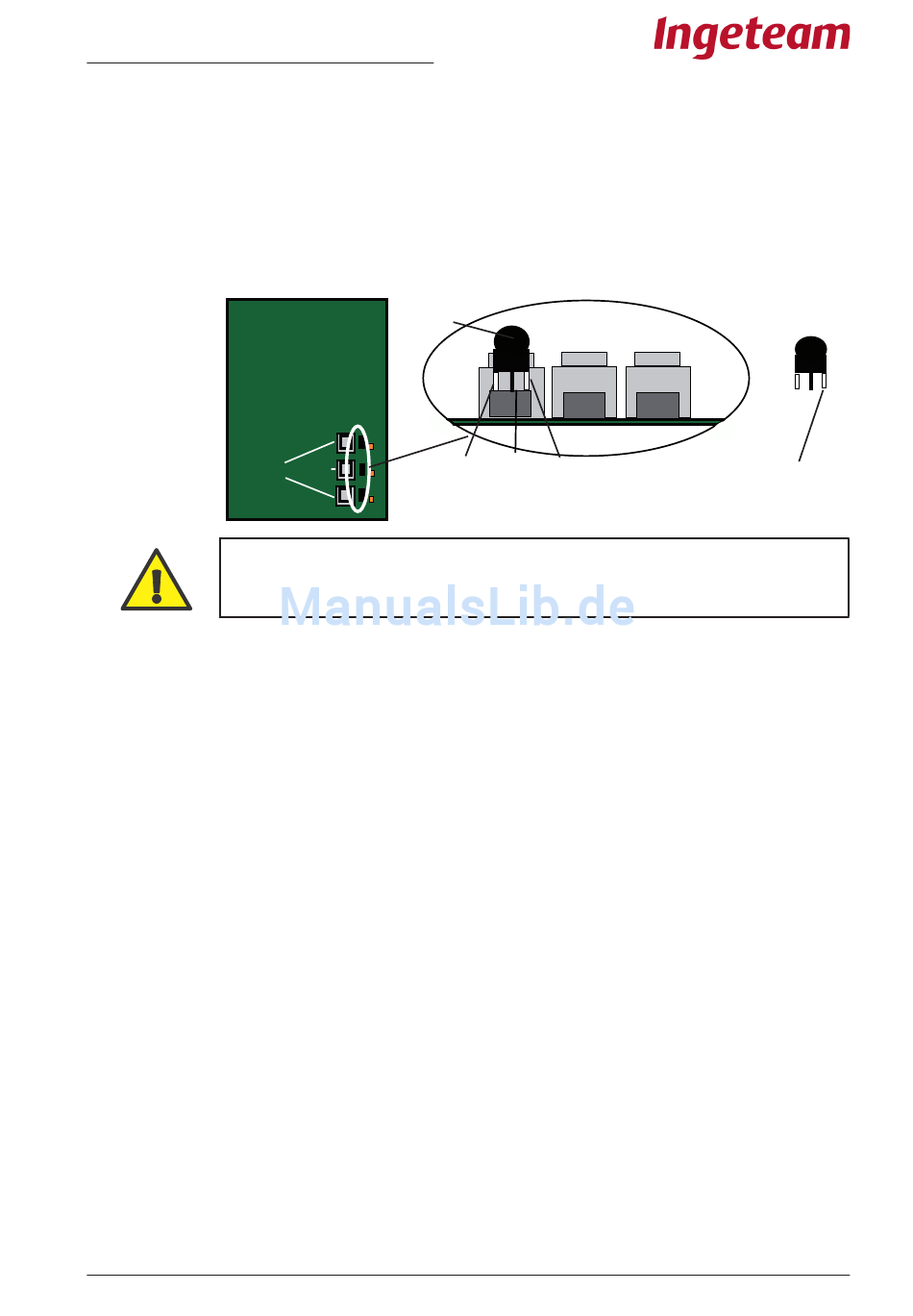

Auswechseln der Varistoren in den Erfassungskarten
Der Varistor verbindet sich im Anschluss mit 3 Polen über Pin 1 und 2. Der Pin 3 wird
zur Durchführung der Thermosicherung verwendet.
Die Varistorverbindung muss wie folgt durchgeführt werden:
- Die Verbindung von Sicherung und Varistor außerhalb der Karte mit dem Multimeter
prüfen.
- Den Varistor in der Karte auf der Position 1-2 Varistor 2-3 Sicherung einsetzen.
Draufblick auf die Karte
Trafo
Wenn der Varistor falsch herum eingesetzt wird, geht er kaputt.
Teilenr.: AAS2000IKQ02
Rev.:_A
Feb-2011
Blick von rechts auf die Karte
Varistoren
Transformatoren
Pin 1
Pin 2
Pin 3
Sicherung
Mit Pin 3 verbinden
