7.11 Beschreibung Selbsttest-Algorithmus
Der Selbsttest wird über das MENÜ AUTOTEST durchgeführt. In der Funktion Selbsttest
wird von vier Grundstati ausgegangen:
1.
2.
3.
4.

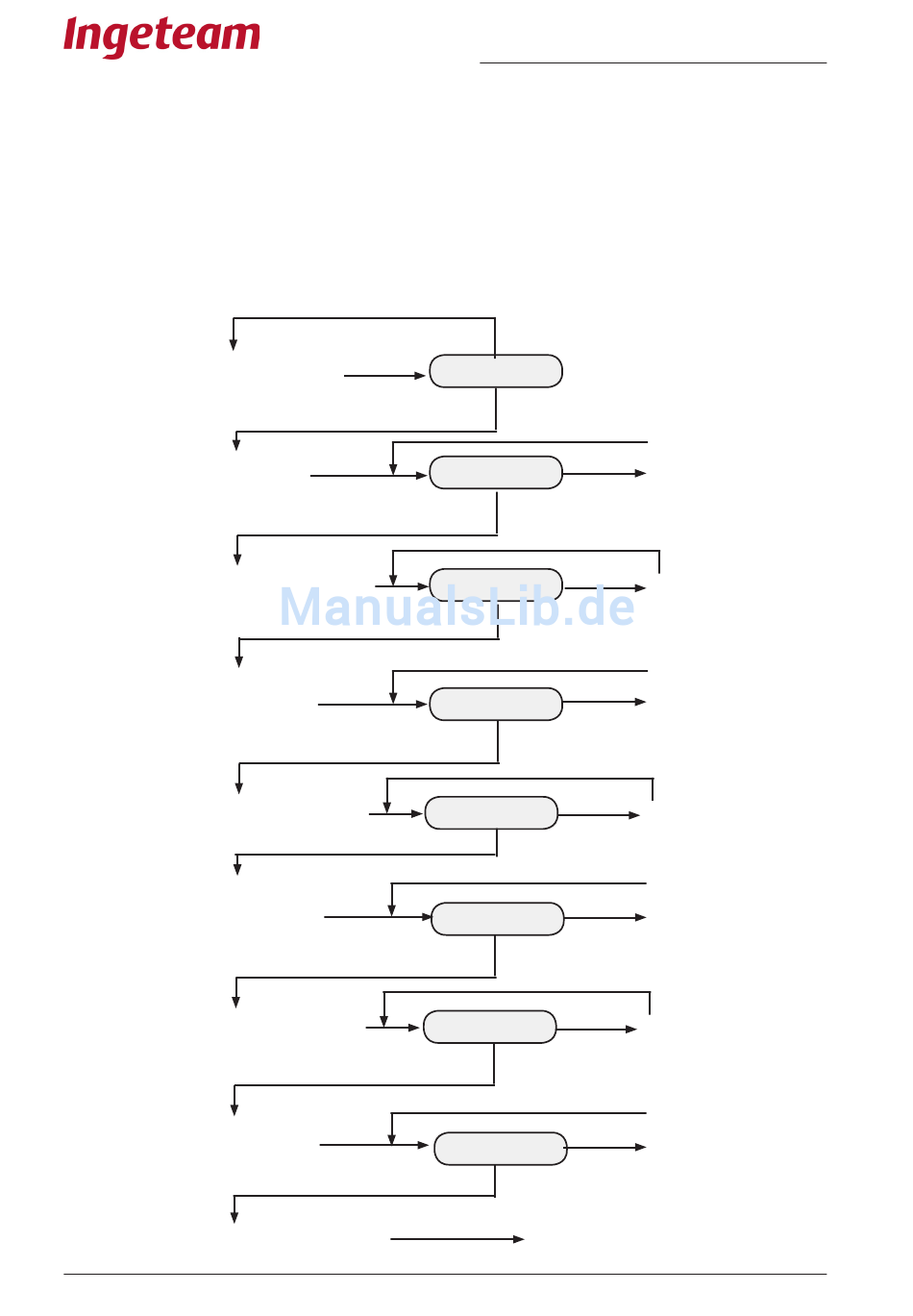

Im folgenden Statusschaubild werden die Hauptstati und die Entwicklung des Tests
dargestellt:
Ausgangsbedingungen:
Selbsttest starten
Änderung des
Grenzwerts für max.
Spannung (Vmax)
Abschalten des
Wechselrichters Speichern
der Ergebnisse
Änderung des
Grenzwerts für min.
Spannung (Vmin)
Abschalten des
Wechselrichters Speichern
der Ergebnisse
Änderung des
Grenzwerts für max.
Frequenz (Fmax)
Abschalten des
Wechselrichters Speichern
der Ergebnisse
Änderung des
Grenzwerts für min.
Frequenz (Fmin)
Abschalten des Wechselrichters
Speichern der Ergebnisse
Seite 38 von 60
te 38 von 60
e 38 von 60
Änderung des Grenzwerts für max. Spannung (Vmax)
Änderung des Grenzwerts für min. Spannung (Vmin)
Änderung des Grenzwerts für max. Frequenz (Fmax)
Änderung des Grenzwerts für min. Frequenz (Fmin)
NEIN
Start:
JA
Vac > Vmax
NEIN
JA
Start:
JA
Vac < Vmin
NEIN
JA
Start:
JA
Fac > Fmax
NEIN
JA
Start:
JA
Fac < Fmin
NEIN
JA
Selbsttest beenden.
Anzeige der Ergebnisse.
Benutzerhandbuch
Ingecon
Sun SMART
®
Änderung des
Grenzwerts in -
5 V/s-Schritten
NEIN
Änderung des
Grenzwerts in -
5 V/s-Schritten
NEIN
Änderung des
Grenzwerts in -
5 V/s-Schritten
NEIN
Änderung des
Grenzwerts in -
5 V/s-Schritten
Teilenr.: AAS2000IKQ02
Rev.:_A
Feb-2011
