Benutzerhandbuch
Ingecon
Sun SMART
®
8.3

Alarme im Wechselrichter durch Schutzvorrichtungen

Geräte von 10 bis 15 kW
0100H,
Dieser Alarm tritt auf, wenn ein AC-Schutzelement ausgelöst wird.
Sicherstellen, dass die Sicherungen F4 bis F9 intakt sind.
- RV
AC
Wenn das Gerät AC-Ableiter aufweist, ist die Kontrolle mit den vorgenannten
Schutzvorrichtungen in Reihe geschaltet. Hier ist der fehlerfreie Zustand der Ableiter
(grünes Licht) und der Kabelschläuche zu prüfen.
AAS0070 (Detektor für
durchgebrannte Sicherungen)
0200H,
Dieser Alarm tritt auf, wenn ein DC-Schutzelement ausgelöst wird.
Die folgenden Elemente werden kontrolliert:
- RV
DC
Wenn das Gerät DC-Ableiter besitzt ist der fehlerfreie Zustand der Ableiter (grünes Licht)
und der Kabelschläuche zu prüfen.
- Q7(OPTONAL)
Wenn das Gerät ein Kit zur Erdungsverbindung des Solarfeldes besitzt, muss geprüft
werden, ob der Leitungsschutzschalter ausgelöst wurde. Sollte dies der Fall sein, weist
dies auf einen Isolierfehler im Solarfeld hin.
X8.3
Geräte von 20 bis 30 kW
0100H,
Dieser Alarm tritt auf, wenn ein AC-Schutzelement ausgelöst wird.
Die folgenden Elemente werden kontrolliert:
- Q
, Q
1
sind die Schutzvorrichtungen der Filter und Geräteerfassungen.
Sicherstellen, dass alle in ON-Position sind. In dem Fall, dass dies der Fall ist und der
Alarm fortbesteht, ist die Signalprüfung geprüft werden, um zu sehen, wo diese geöffnet
ist. Ursachen können Kabelbrüche in der Schaltung, ausgelöste Schutzvorrichtung und/
oder loser Stecker in der Gerätebasis sein.
- RV
AC
Wenn das Gerät AC-Ableiter aufweist, ist die Kontrolle mit den vorgenannten
Schutzvorrichtungen in Reihe geschaltet. Hier ist der fehlerfreie Zustand der Ableiter
(grünes Licht) und der Kabelschläuche zu prüfen.
Teilenr.: AAS2000IKQ02
Rev.:_A
Feb-2011

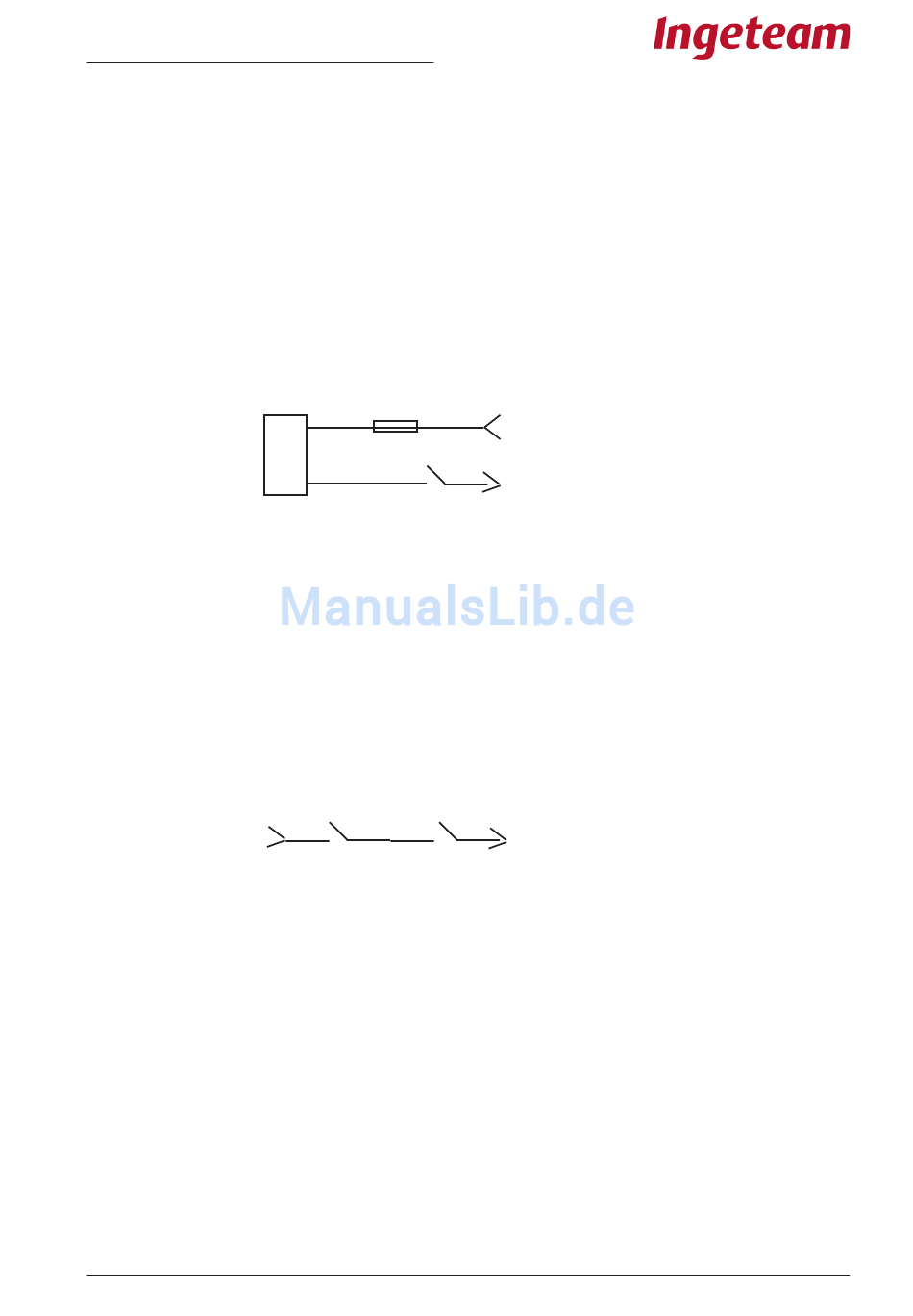

Schutzvorrichtungen AC-Schaltung.
(OPTIONAL)
F4-F9
J3.1
RV
(OPTIONAL)
AC
J3.2
Schutzvorrichtungen DC-Schaltung
(OPTIONAL)
RV
Q7
(OPTIONAL)
DC
Schutzvorrichtungen AC-Schaltung.
, Q
2
3
(OPTIONAL)
X8.3
X2.4
(OPTIONAL)
X2.1
Seite 43 von 60
