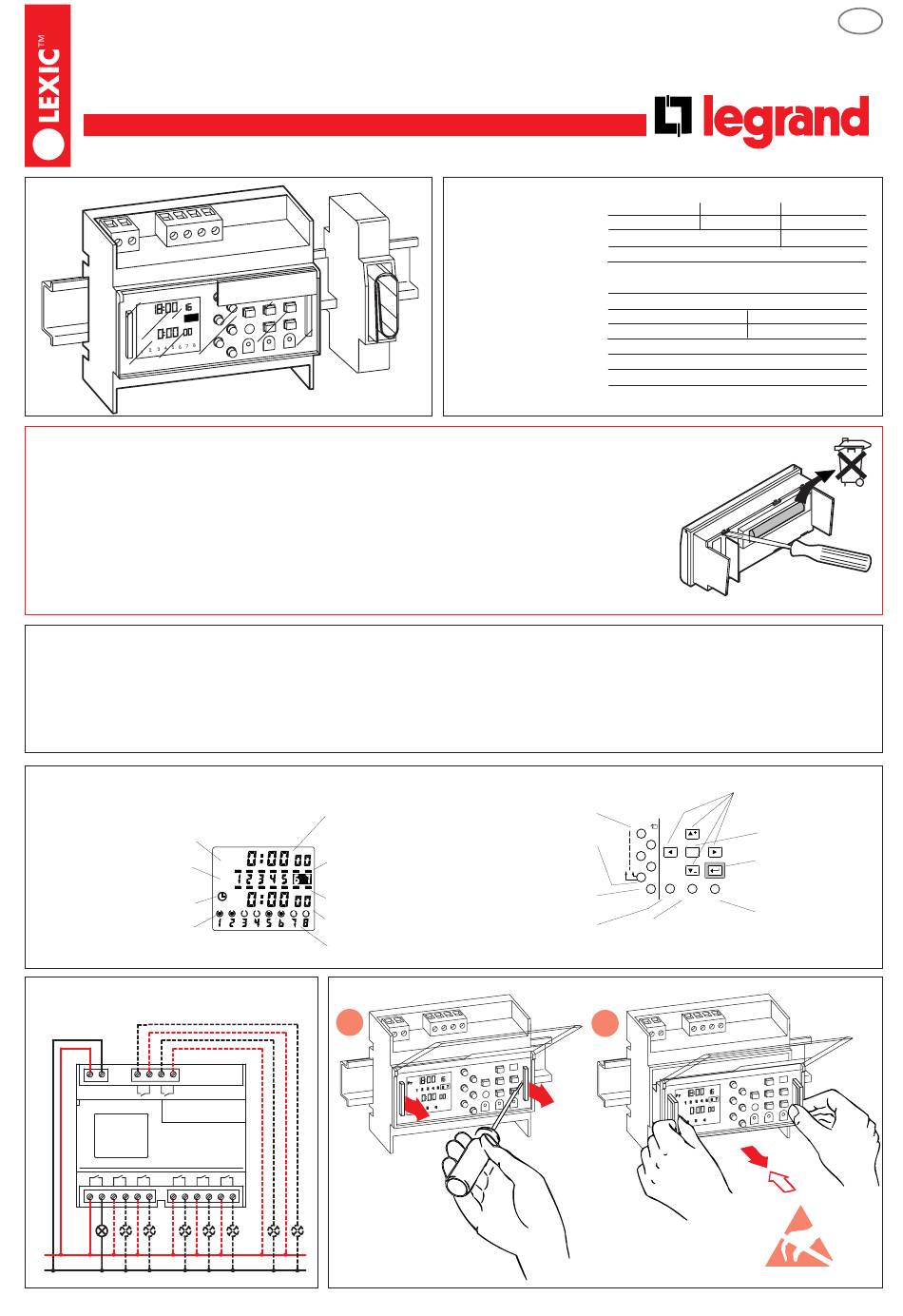

Interrupteur horaire
037 13, 037 14, 037 16 - MidiRex D68
NT 29 17 66 01
Pr
6 7
3 4 5
1 2
Consignes de sécurité
• La pose et le montage de ce produit doivent être assurés par une main d'oeuvre spécialisée.
• La fiabilité de fonctionnement et la sécurité électrique ne sont garanties que si le produit a été installé dans
les conditions qui lui ont été spécifiées (montage sur tableau de distribution,encastré) et avec l'ensemble des
accessoires qui lui sont associés.
• Cet appareil contient un accumulateur qui peut-être dangereux pour l'environnement et qu'il est obligatoire de
mettre au rebut séparément. Pour cela, il faut démonter l'appareil et extraire l'accumulateur de son logement.
• Si l'interrupteur horaire est installé à côté de produits émettant de la chaleur et pouvant provoquer une
température ambiante supérieure à 55°C, prévior un espace vide entre l'interrupteur horaire et les produit
émettant de la chaleur. On peut aussi utiliser un module d'espacement
(
1
⁄
module: ref 044 40 - 1 module: ref 044 41).
2
Functionnement
Le MidiRex D68 est un interrupteur horaire entièrement électronique, commandé par microprocesseur. Le MidiRex D68 dispose de 8 sorties de
commutation. Pour programmer, il suffit d'appeler des "images écran" et d'afficher les horaires souhaités qui sont ensuite mémorisés. On peut entr-
er jusqu'à 58 images de programme.En cas de rupture de l'alimentation sur le bus ou lorsque le clavier de commande est retiré, les sorties ne
changent pas d'état de commutation. Au rétablissement du courant ou lorsque l'on remet le clavier de commande, les sorties reprennent l'état de
commutation déterminé par le programme au bout d'environ 1,2 secondes.
Description
Ecran de visualisation
réglage du
programme
lecture du
programme
mise à l'heure
état de la sortie
Raccordement
S7
S8
A1 A2
S1
S2
S3
S4
S5
L
N
heure réelle ou
heure de mise
en service
jour reel ou jour(s) de
Pr
mise en service
?
jour(s) de mise hors
service
heure de mise
hors service
no. de la sortie
1
S6
Caractéristiques techniques
037 13
Alimentation:
230V
Frequence:
Consommation:
0,6VA
8 contacts inverseurs 2A 250V~µ cos ϕ = 1
Contact de sortie:
Fluo compencé parallèle non autorisé
Précision de l'horloge:
±2,5s/j
conducteurs rigides
Capacité des bornes:
1 à 4 mm
Capacité:
58 programmes
Réserve de marche:
100h
Température de stockage:
-10°C à +60°C
Température d'utilisation:
0°C à +55°C
Clavier de commande
commutateur
manuel temporaire
Commutateur pour le choix
des sorties:
1 à 4 (affichage -4)
5 à 8 (affichage -8)
commutateur
manuel permanent
changement heure
effacement du pro-
d'été/ heure d'hiver
gramme affiché à
l'écran
2
Mode d`emploi
037 14
120V
50/60Hz
fils souples
2
0,5 à 2,5 mm
choix et
réglage
confirmation
1 5
2 6
OK
3 7
enregistrement du pro-
4 8
gramme et retour au
fonctionnement normal
±1h
Perm.
Clear
Reset
effacement de toute
la mémoire
Ne pas toucher aux contacts
F
®
037 16
24V
AC
2
