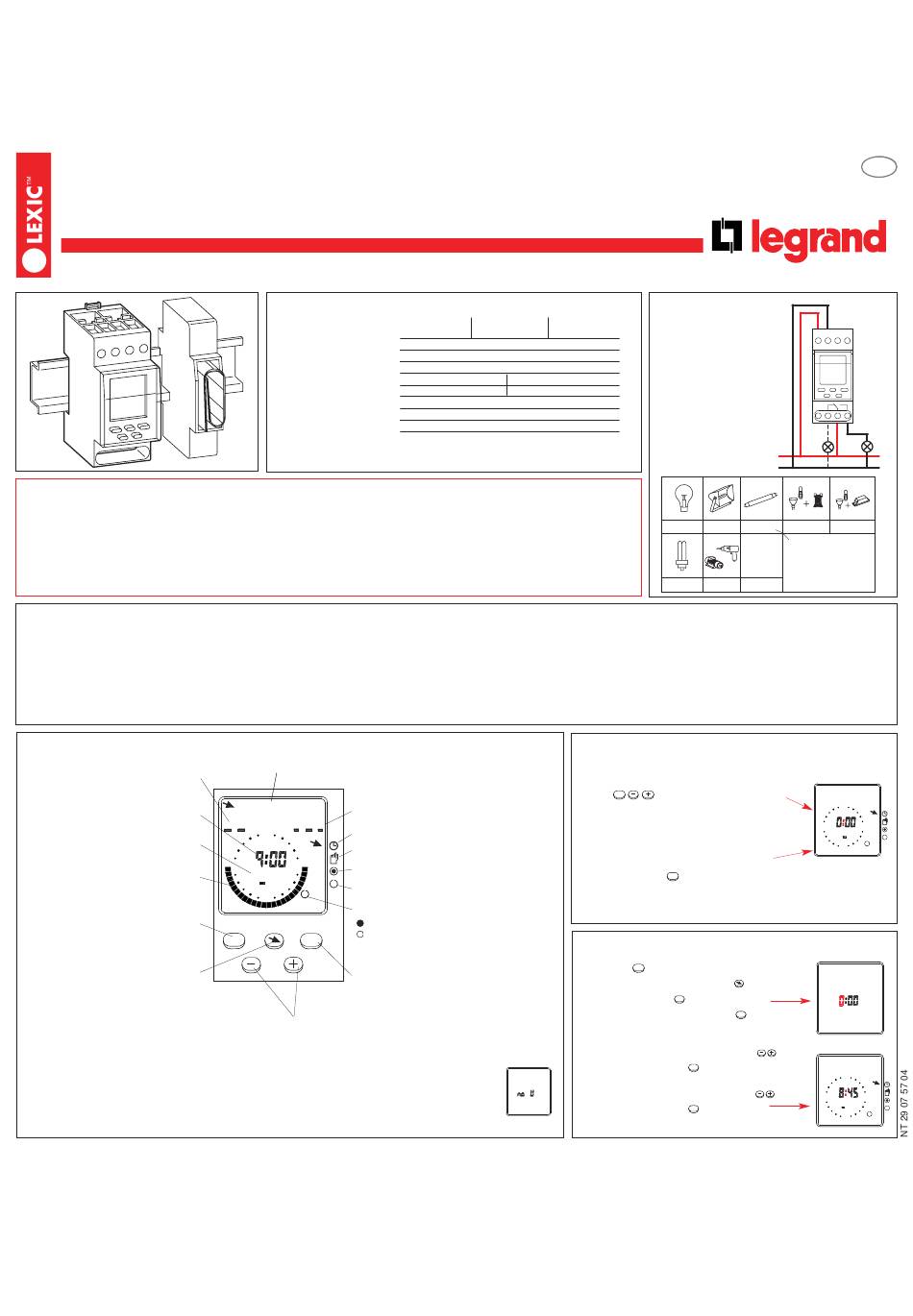

Kontaktur
Rex2000 D21w
037 61, 037 62, 037 63
Sikkerhedsforeskrifter
• Installation og montering af dette produkt må kun foretages af en fagmand. • Den driftsmæssige og elektriske sikkerhed garanteres kun hvis produk-
tet er installeret med det korrekte tilbehór og som foreskrevet i installationsvejledningen. • For at sikre den elektromagnetiske fordragelighed som
kræves i henhold til bestemmelserne vedr. CE-mærkning af produkter indenfor anvendelsesområdet af EMC-direktivet 89/336/EOEF, skal ved forbru-
gere med høj startstrøm (fx motordrevne apparater eller lamper med en mærkeeffekt på mere end 800W) eller koblingsperioder < 24 sekunder træf-
fes tilsvarende beskyttelsesforanstaltninger. • Ved indgreb i produktet bortfalder ethvert erstatningsansvar. • Hvis tænd-og-sluk-uret installeres i
nærheden af varmeafgivende apparater, så der rundt om uret kan opstå en temperatur på over 55°C, skal der drages omsorg for, at der etableres et
tomt område mellem de varmeafgivende apparater og uret. (f.eks.
Funktioner
Rex 2000 D21w er et digitalt kontaktur med døgnprogram udstyret med et rundt segmentopdelt display til brug ved DIN-skinnemontering. Mulighed for indstilling af 8 programbilleder. Et programbille-
de består af både til - og frakoblingstider. Hvis ikke én af tasterne under programmeringen holdes nede I mere end 60 sek. til kontakturet vende tilbage til udgangsstillingen. Kopifunktionen gør det
muligt at kopiere programmer til andre dage. Minimum koblingstid 1 minut. Koblingstiderne er beskyttede, men kan overskrives af andre programmer. Programmer vises med et minimumssegment på
30 min. Tid og dag vises digitalt. Sommer-/vintertidsomskiftning kan ske ved manuel omskiftning eller programmeres.
Præsentation
Sommer/vinter
Aktuel tid, omskiftetid
Clr = slet omskiftetider
Copy = Kopi : Kopier omskiftetider
Aktuel ugedag eller programdag
Fremvisning på display af
det eksisterende program
1 segment= 30 minutter
Menu knappen
aktiverer menuen eller
afbryder processen
Knappen ændrer lysglimtet

Tekniske data

Forsyningsspænding:
Forbruk:
Kontaktkapacitet:
Nøjagtighed:
Klemmekapacitet:
Trådstørrelse:
Programbilleder:
Batteri-backup:
Lagertemperatur:
Arbejds-/driftstemperatur:
1 ⁄
-modul, bestillingsnr. 044 40 eller 1-modul, bestillingsnr. 044 41).
2
Menu
SET TIME CHECK... ON
Dag/Måned/år
PROG DATE NEW...OFF
SU/Wi D/M/Y
Symbol for automatisk betjening
24
Symbol for manuel styring
18
6
Symbol for kontinuerlig ON
1234567
Symbol for kontinuerlig OFF
12
Kontakttilstand
ON
OFF
MENU OK
Knappen OK
bekræfter input
Knappen minus/plus
ændrer værdierne
Strømforsyningsfejl
Strømforsyningsfejl vil blive vist I dis-
playet med no U. Knapperne er ikke
brugbare.
Reset er muligt.
037 61 037 62 037 63
230V 50/60Hz 120V 50/60Hz 24V AC/DC
~ 0,8W
skiftekontakt 16A 250V~µ cos ϕ = 1
±1 s / dag ved typiske installationsbetingelser
enkeltstrenget flerstrenget
1,5 - 4 mm 2 1,5 - 2,5 mm 2
56
10 år
-20°C til +60°C
-20°C til +55°C
Tilslutning
Af sikkerhedsmæssige
hensyn bør kontakturet,
når dette er forbundet til
hovedforsyningen, ikke
benyttes på en isoleret
lavspændingsforsyning.
Når kontakturet er forbun-
det til en isoleret spænd-
ingsforsyning bør kontak-
turet ikke
benyttes på hovedforsy-
ningen.
1200W 1200W 2300W
100W 1800W
1. Start
Reset 1 Koblingsprogram forbliver
MENU
Tryk samtidig
Reset 2 Omskifterprogrammer slettes
Tryk og hold alle 5 taster samtidig.
MENU
Slip først tasten , 3 sekunder senere så alle andre taster.
2. Indstilling af faktisk tid
Knappen MENU åbner menuen.
Vælg SET TIME... med knappen og bekræft
OK
med med knappen . Bekæfte endnu
OK
engang SET TIME med knappen .
Indstil faktiske timetal med knapperne
bekræft med knappen OK .
Indstil aktuel minuttal med knapperne
OK
bekræft med knappen .
DK
Betjeningsvejledning
¤
L
N
1800W 2300W
Parallel
kompensering:
60VA max. 7µF
24
18 6
1234567
12
SET TIME
og
24
og
18
6
1234567
12
