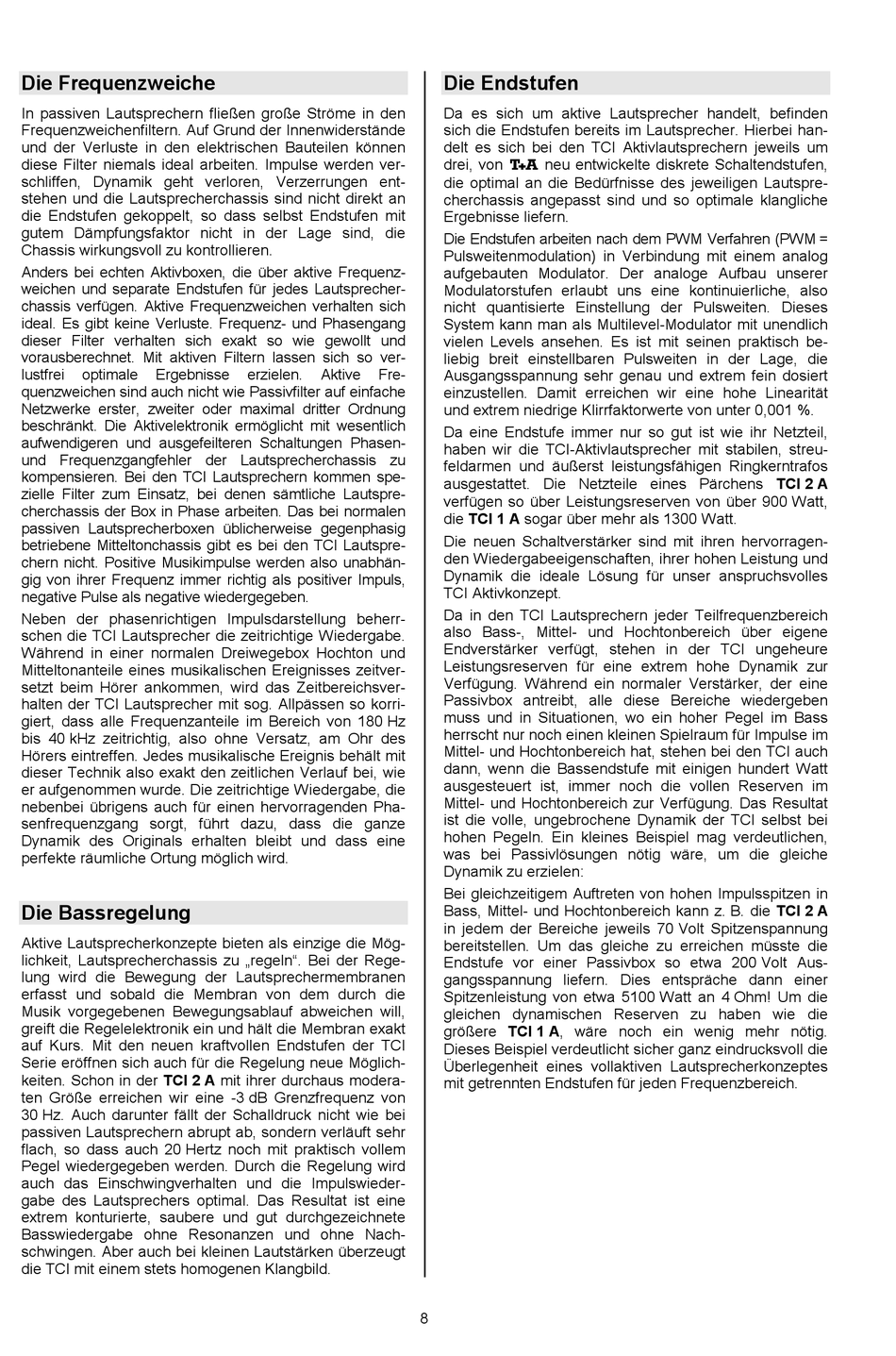

Die Frequenzweiche
In passiven Lautsprechern fließen große Ströme in den
Frequenzweichenfiltern. Auf Grund der Innenwiderstände
und der Verluste in den elektrischen Bauteilen können
diese Filter niemals ideal arbeiten. Impulse werden ver-
schliffen, Dynamik geht verloren, Verzerrungen ent-
stehen und die Lautsprecherchassis sind nicht direkt an
die Endstufen gekoppelt, so dass selbst Endstufen mit
gutem Dämpfungsfaktor nicht in der Lage sind, die
Chassis wirkungsvoll zu kontrollieren.
Anders bei echten Aktivboxen, die über aktive Frequenz-
weichen und separate Endstufen für jedes Lautsprecher-
chassis verfügen. Aktive Frequenzweichen verhalten sich
ideal. Es gibt keine Verluste. Frequenz- und Phasengang
dieser Filter verhalten sich exakt so wie gewollt und
vorausberechnet. Mit aktiven Filtern lassen sich so ver-
lustfrei
optimale
Ergebnisse
quenzweichen sind auch nicht wie Passivfilter auf einfache
Netzwerke erster, zweiter oder maximal dritter Ordnung
beschränkt. Die Aktivelektronik ermöglicht mit wesentlich
aufwendigeren und ausgefeilteren Schaltungen Phasen-
und Frequenzgangfehler der Lautsprecherchassis zu
kompensieren. Bei den TCI Lautsprechern kommen spe-
zielle Filter zum Einsatz, bei denen sämtliche Lautspre-
cherchassis der Box in Phase arbeiten. Das bei normalen
passiven Lautsprecherboxen üblicherweise gegenphasig
betriebene Mitteltonchassis gibt es bei den TCI Lautspre-
chern nicht. Positive Musikimpulse werden also unabhän-
gig von ihrer Frequenz immer richtig als positiver Impuls,
negative Pulse als negative wiedergegeben.
Neben der phasenrichtigen Impulsdarstellung beherr-
schen die TCI Lautsprecher die zeitrichtige Wiedergabe.
Während in einer normalen Dreiwegebox Hochton und
Mitteltonanteile eines musikalischen Ereignisses zeitver-
setzt beim Hörer ankommen, wird das Zeitbereichsver-
halten der TCI Lautsprecher mit sog. Allpässen so korri-
giert, dass alle Frequenzanteile im Bereich von 180 Hz
bis 40 kHz zeitrichtig, also ohne Versatz, am Ohr des
Hörers eintreffen. Jedes musikalische Ereignis behält mit
dieser Technik also exakt den zeitlichen Verlauf bei, wie
er aufgenommen wurde. Die zeitrichtige Wiedergabe, die
nebenbei übrigens auch für einen hervorragenden Pha-
senfrequenzgang sorgt, führt dazu, dass die ganze
Dynamik des Originals erhalten bleibt und dass eine
perfekte räumliche Ortung möglich wird.
Die Bassregelung
Aktive Lautsprecherkonzepte bieten als einzige die Mög-
lichkeit, Lautsprecherchassis zu „regeln". Bei der Rege-
lung wird die Bewegung der Lautsprechermembranen
erfasst und sobald die Membran von dem durch die
Musik vorgegebenen Bewegungsablauf abweichen will,
greift die Regelelektronik ein und hält die Membran exakt
auf Kurs. Mit den neuen kraftvollen Endstufen der TCI
Serie eröffnen sich auch für die Regelung neue Möglich-
keiten. Schon in der TCI 2 A mit ihrer durchaus modera-
ten Größe erreichen wir eine -3 dB Grenzfrequenz von
30 Hz. Auch darunter fällt der Schalldruck nicht wie bei
passiven Lautsprechern abrupt ab, sondern verläuft sehr
flach, so dass auch 20 Hertz noch mit praktisch vollem
Pegel wiedergegeben werden. Durch die Regelung wird
auch das Einschwingverhalten und die Impulswieder-
gabe des Lautsprechers optimal. Das Resultat ist eine
extrem konturierte, saubere und gut durchgezeichnete
Basswiedergabe ohne Resonanzen und ohne Nach-
schwingen. Aber auch bei kleinen Lautstärken überzeugt
die TCI mit einem stets homogenen Klangbild.
erzielen.
Aktive
Fre-
Die Endstufen
Da es sich um aktive Lautsprecher handelt, befinden
sich die Endstufen bereits im Lautsprecher. Hierbei han-
delt es sich bei den TCI Aktivlautsprechern jeweils um
drei, von neu entwickelte diskrete Schaltendstufen,
die optimal an die Bedürfnisse des jeweiligen Lautspre-
cherchassis angepasst sind und so optimale klangliche
Ergebnisse liefern.
Die Endstufen arbeiten nach dem PWM Verfahren (PWM =
Pulsweitenmodulation) in Verbindung mit einem analog
aufgebauten Modulator. Der analoge Aufbau unserer
Modulatorstufen erlaubt uns eine kontinuierliche, also
nicht quantisierte Einstellung der Pulsweiten. Dieses
System kann man als Multilevel-Modulator mit unendlich
vielen Levels ansehen. Es ist mit seinen praktisch be-
liebig breit einstellbaren Pulsweiten in der Lage, die
Ausgangsspannung sehr genau und extrem fein dosiert
einzustellen. Damit erreichen wir eine hohe Linearität
und extrem niedrige Klirrfaktorwerte von unter 0,001 %.
Da eine Endstufe immer nur so gut ist wie ihr Netzteil,
haben wir die TCI-Aktivlautsprecher mit stabilen, streu-
feldarmen und äußerst leistungsfähigen Ringkerntrafos
ausgestattet. Die Netzteile eines Pärchens TCI 2 A
verfügen so über Leistungsreserven von über 900 Watt,
die TCI 1 A sogar über mehr als 1300 Watt.
Die neuen Schaltverstärker sind mit ihren hervorragen-
den Wiedergabeeigenschaften, ihrer hohen Leistung und
Dynamik die ideale Lösung für unser anspruchsvolles
TCI Aktivkonzept.
Da in den TCI Lautsprechern jeder Teilfrequenzbereich
also Bass-, Mittel- und Hochtonbereich über eigene
Endverstärker verfügt, stehen in der TCI ungeheure
Leistungsreserven für eine extrem hohe Dynamik zur
Verfügung. Während ein normaler Verstärker, der eine
Passivbox antreibt, alle diese Bereiche wiedergeben
muss und in Situationen, wo ein hoher Pegel im Bass
herrscht nur noch einen kleinen Spielraum für Impulse im
Mittel- und Hochtonbereich hat, stehen bei den TCI auch
dann, wenn die Bassendstufe mit einigen hundert Watt
ausgesteuert ist, immer noch die vollen Reserven im
Mittel- und Hochtonbereich zur Verfügung. Das Resultat
ist die volle, ungebrochene Dynamik der TCI selbst bei
hohen Pegeln. Ein kleines Beispiel mag verdeutlichen,
was bei Passivlösungen nötig wäre, um die gleiche
Dynamik zu erzielen:
Bei gleichzeitigem Auftreten von hohen Impulsspitzen in
Bass, Mittel- und Hochtonbereich kann z. B. die TCI 2 A
in jedem der Bereiche jeweils 70 Volt Spitzenspannung
bereitstellen. Um das gleiche zu erreichen müsste die
Endstufe vor einer Passivbox so etwa 200 Volt Aus-
gangsspannung liefern. Dies entspräche dann einer
Spitzenleistung von etwa 5100 Watt an 4 Ohm! Um die
gleichen dynamischen Reserven zu haben wie die
größere TCI 1 A, wäre noch ein wenig mehr nötig.
Dieses Beispiel verdeutlicht sicher ganz eindrucksvoll die
Überlegenheit eines vollaktiven Lautsprecherkonzeptes
mit getrennten Endstufen für jeden Frequenzbereich.
8
