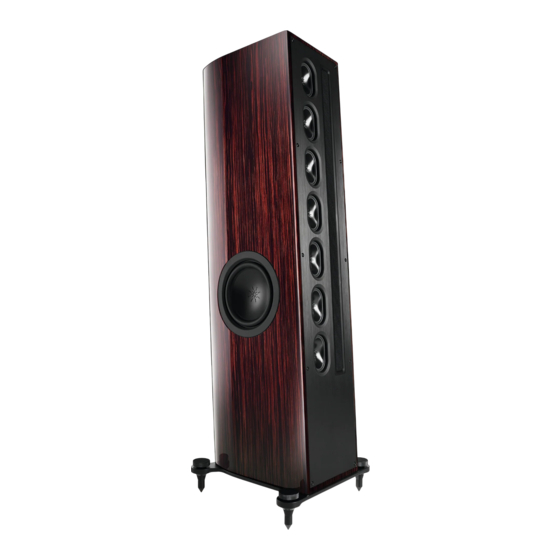

T+A SOLITAIRE S 530 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für T+A SOLITAIRE S 530
Inhaltszusammenfassung für T+A SOLITAIRE S 530

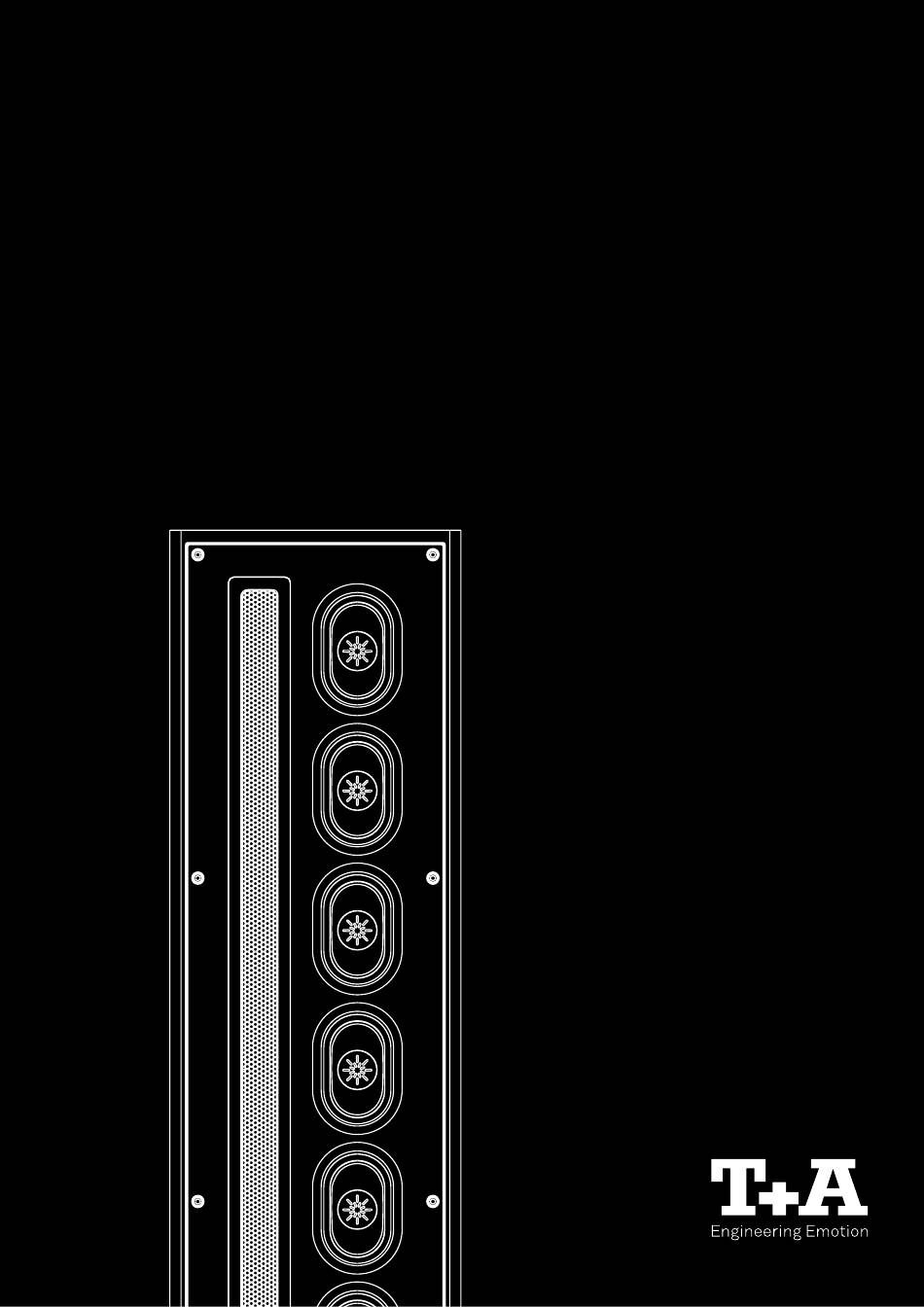

- Seite 1 SOLITAIRE ® S 530 | S 540 Bedienungsanleitung User manual...
- Seite 3 Deutsch 5 - 19 Seiten English 21 - 35 Pages...
-
Seite 5: Willkommen
Willkommen Wir freuen uns, dass Sie sich für ein T+A Produkt ent- schieden haben. Durch Ihre Wahl sind Sie Besitzer hochwertiger Hifi-Lautsprecher geworden, die sich auf dem neuesten technologischen Standard befinden. Ständige Qualitätskontrollen während des Fertigungs- prozesses und die ausschließliche Verwendung hoch- wertigen Materials garantieren erstklassige Verarbei- tung und Spitzenqualität. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Lieferumfang Montage der Lautsprecher Allgemeines Auspacken Grundplatte und Rollen montieren Montage der Spikes Aufstellung Anschluss Verstärker Anschlusskabel Standard-Anschluss Bi-Wiring Bi-Amping Abdeckung Niveauausgleich Raumanpassung Pegeleinstellung Umwelt Pflegehinweise Technische Daten... -
Seite 7: Sicherheitshinweise
+10 … +35. C. Durch das am Gerät befindliche Zeichen erklärt Das Gerät ist ausschließlich zur Ton- und/ T+A die Konformität mit den EG-Richtlinien und den oder Bildwiedergabe im Heimbereich in daraus abgeleiteten nationalen Gesetzen. Die Konfor- trockenen Räumen unter Berücksichtigung mitätserklärung kann bei Bedarf unter www.ta-hifi. -
Seite 8: Lieferumfang
Lieferumfang Solitaire S 540 Solitaire S 530 Solitaire S 530 / S 540 M8 x 25 Schrauben (Grundplatte) Schutzgitter Transportrollen Spikes mit Rändelmutter Stoffhandschuhe Kunstoffscheibe für Rändelmutter Inbusschlüssel Bodenkontaktplatten für Spikes Bedienungsanleitung Grundplatten... -
Seite 9: Montage Der Lautsprecher
Montage der Lautsprecher Allgemeines Packen Sie den Lautsprecher vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für diesen Laut- sprecher konzipiert und bei späteren Transporten ein sicherer Behälter. Um Defekte zu vermeiden, Transportieren oder versenden Sie die Lautsprecher ausschließlich in der originalen Verpackung. -
Seite 10: Grundplatte Und Rollen Montieren
Richten Sie hierzu die Rollen nach innen aus und stellen Sie alle Bremsen fest. Achten Sie beim Aufrichten auf die Kanten der Grundplatte. Legen Sie zum Schutz ggf. eine weiche Unterlage unter. * Die Abbildung zeigt die Solitaire S 530. Die Montage der Solitaire S 540 erfolgt in gleicher Weise. -
Seite 11: Montage Der Spikes
Montage der Spikes • Stellen Sie die Lautsprecher zunächst an ihrem vorgesehenen Standort auf. Um die richtigen Abstände (Wände, Hörplatz etc.) und Aufstellwinkel zum Hörplatz zu ermit- teln, kann der Lautsprecher mit den montierten Möbelrollen leicht bewegt und aus- gerichtet werden. •... -
Seite 12: Aufstellung
Hochtonmagnetostaten nach außen aufgestellt werden. Es empfiehlt sich außerdem, die Lautsprecher leicht auf den Hörplatz auszurichten. Die SOLITAIRE S 530 / S 540 sind als Zylinderwellenstrahler konzipiert. Die Mitteltöner bilden ein so genanntes Line-Array und der Magnetostat eine Line-Source, durch die eine Bündelung des Schallfeldes zwischen Ober- und Unterkante des Lautsprechers... -
Seite 13: Anschluss
Anschlusskabel Einen entscheidenden Einfluss auf den Klang der Gesamtanlage übt das verwende- te Kabel aus. T+A hat deshalb ein eigenes Kabelprogramm entwickelt, welches für jede Anwendung das passende Kabel beinhaltet. Diese Kabel sind auf die speziellen Eigenschaften unserer Lautsprecher abgestimmt. Alle verwendeten Kabel sollten... -
Seite 14: Bi-Wiring
Bi-Wiring Beim Bi-Wiring werden durch getrennte Signalführung der Bass- (Bass) und Mittel-/ Hochton-Signale (Mid / High) bessere klangliche Ergebnisse erzielt. Es werden pro Box zwei Lautsprecherkabel benötigt. An Endstufen mit zwei Laut- sprecherausgängen (A und B) werden die Boxen gemäß fol- gender Abbildung angeschlos- sen;... -
Seite 15: Abdeckung
Abdeckung Zum Schutz der Lautsprecherchassis können die im Lieferumfang enthaltenen Abde- ckungen montiert werden. Die Abdeckungen sind akustisch optimiert. Für die bestmög- liche Klangqualität, empfehlen wir jedoch die Abdeckungen während der Wiedergabe zu entfernen. Die Befestigung der Abdeckungen erfolgt durch integrierte Magnete. Zum Befestigen, richten Sie die Abdeckungen an den Kanten der Aluminium-Schallwand aus und lassen Sie diese am Gehäuse einrasten. -
Seite 16: Raumanpassung
Raumanpassung Pegeleinstellung Die SOLITAIRE S 530 / S 540 kann problemlos an die akustischen Eigenschaften des Hörraumes bzw. an besondere Aufstellungsbedingungen angepasst werden. So ist es z.B. bei einer wandnahen Aufstellung der Lautsprecher oftmals erforderlich, den Bassbereich abzusenken. Zu diesem Zweck befinden sich auf dem rückwärtigen Anschlussterminal der Lautspre-... -
Seite 17: Umwelt
Umwelt Bei der Entwicklung der SOLITARIE Lautsprechersysteme stehen nicht ausschließlich innovative Problemlösungen und solide, durchdachte Konstruktionen im Vordergrund. Ebensolche Bedeutung kommt der Einhaltung aller deutschen und europäischen Sicher- heitsnormen und standards zu. Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hoch- qualifizierte Fachkräfte und eine rechnergesteuerte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller Spezifikationen. -
Seite 18: Technische Daten
Technische Daten Solitaire S 530 Prinzip Standlautsprecher, 3-Weg, Bassreflex 200 Watt Nennbelastbarkeit 250 Watt Musikbelastbarkeit Impedanz 4 Ohm Übertragungsbereich 29 - 45000 Hz Empfindlichkeit 86 dB Bestückung Tiefton 2 x 220 mm Bestückung Mittelton 7 x 90/60 mm 1 x 850 mm Magnetostat Bestückung Hochton... - Seite 19 Solitaire S 540 Prinzip Standlautsprecher, 3-Weg, geschlossen 240 Watt Nennbelastbarkeit 300 Watt Musikbelastbarkeit Impedanz 4 Ohm Übertragungsbereich 20 - 45000 Hz Empfindlichkeit 88 dB Bestückung Tiefton 4 x 220 mm 7 x 90/60 mm Bestückung Mittelton Bestückung Hochton 1 x 850 mm Magnetostat Trennfrequenzen 180 / 1800 Hz Abmessungen...
- Seite 36 T+A elektroakustik GmbH & Co. KG Planckstraße 9 – 11 32052 Herford | Germany T +49 5221 76760 F +49 5221 767676 info@ta-hifi.com www.ta-hifi.com...
