TCI 3 R
BETRIEBSANLEITUNG
TCI 2 E
TCI 1 RE
USER MANUAL
TCI 1 RE
TCI 2 E
TCI 3 R
Bestell-Nummer / Order No. 9103-0272

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für T+A TCI 1 RE

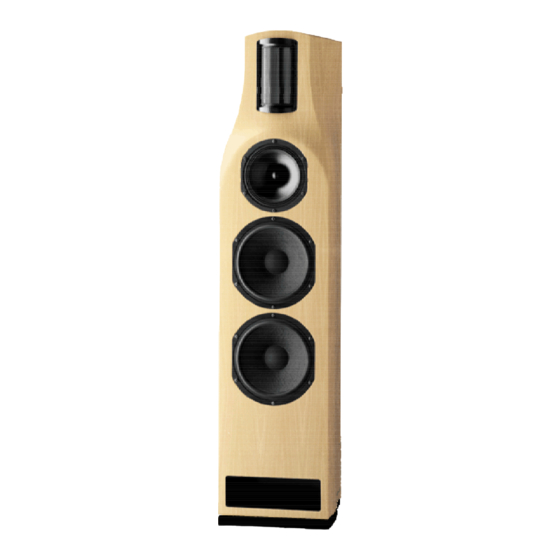

  • Seite 1 BETRIEBSANLEITUNG  USER MANUAL TCI 1 RE TCI 2 E TCI 3 R TCI 3 R TCI 2 E TCI 1 RE Bestell-Nummer / Order No. 9103-0272...
  • Seite 3 Deutsch ....................Seite 4 English ....................page 20 Anhang / Appendix: Technische Daten ................. Seite 35 Technical specifications ..............page 35...
  • Seite 4: Inhaltsverzeichnis

    Tiefton–, Mittelton–, Ringstrahler Hochtonlautsprecher Der elektrostatische Hochtöner Die Röhrenendstufe Die Frequenzweiche Aufstellung Verkabelung Terminal, Verstärker Standard-Anschluss, Bi-Wiring Bi-Amping (horizontal und vertikal) Direkter Vorverstärker-Betrieb Bedienelemente Pegelanpassung BASS / MID / TREBLE) Netzschalter Zusätzliche Bedienelemente der TCI 1 RE Sicherheitshinweise Umweltaspekte, Pflegehinweise Betriebsstörungen Technische Daten...
  • Seite 5: Das Gehäuse

    Das Gehäuse Die Konstruktion des Gehäuses stellt einen sehr wichti- In den Seitenteilen, in der gewölbten Rückwand und gen Teil im Gesamtsystem Lautsprecher dar. Sie be- Schallwand, sowie im gewölbten Deckel gibt es keine stimmt die Parameter Resonanzfreiheit, Körperschall, Möglichkeit zur Ausbildung von Resonanzen, stehenden Basswiedergabe, Abbildungsverhalten sowie das Ab- Wellen oder Körperschall mehr.
  • Seite 6: Das Transmissionline Prinzip

    Das Transmissionline-Prinzip Lautsprecher, die nach dem Transmission Line Prinzip Die Tieftonlautsprecher sind in einer großen Druckkammer arbeiten, haben sich in der Vergangenheit außerordentlich mit der Membranfläche nach außen eingebaut. Durch das bewährt.  verwendet dieses Prinzip seit vielen Jahren große Volumen dieser Kammer und die anschließende offene Line müssen die Lautsprecher bei der Membran- mit großem Erfolg.
  • Seite 7: Der Tieftonlautsprecher

    Die Lautsprecher Da die Hochtöner und die Tieftöner in der Transmission- Der Tieftonlautsprecher line der TCI-Serie ein überragendes Impulsverhalten Die neuentwickelten Tieftöner extrem großen haben, muss der neue Mitteltöner auch in dieser Hinsicht Magneten Schwingspulen arbeiten eine weit mehr leisten können, als bisher möglich war. Das Kohlefasermembran, die auch größte Impulse präzise außerordentlich kraftvolle Antriebssystem, das aus ei- wiedergeben kann.
  • Seite 8: Der Elektrostatische Hochtöner

    Partialschwingungsprob- Deshalb ist es nur konsequent, dass  den lemen. Sie hat auf Grund der geringen Masse ein prak- Elektrostaten in der TCI 1 RE mit einer völlig neu tisch trägheitsloses Einschwingverhalten und ermöglicht entwickelten Gegentakt Class A Röhrenendstufe ausge- mithin eine perfekte Impulswiedergabe.
  • Seite 9: Die Frequenzweiche

    (FSR = Fast Signal Response) passt die Einheiten aus Elektrostat und Röhrenendstufe in der TCI 1 RE, bzw. aus Elektrostat und Übertrager in der TCI 2 E exakt an die anderen Systeme an. Die Leiterplatten dieser Frequenzweichen sind auf der Oberseite mit einer großflächigen Kupferschicht versehen,...
  • Seite 10: Aufstellung

    • Neigung des elektrostatischen Hochtöners bei der Achten Sie deshalb bei der Aufstellung der Lautspre- TCI 1 RE verändert werden. Drehen Sie dazu gemäß cher auf einen (kinder)sicheren Standort, oder sichern Abbildung an der Rändelschraube rechts hinter dem Sie die Lautsprecher zusätzlich gegen Umfallen.
  • Seite 11: Allgemeines

    Alle verwendeten Kabel sollten mit hoher Stromlieferfähigkeit (>7 Ampere für TCI 3 R, gleich lang sein! >10 Ampere für TCI 1 RE und TCI 2 E). Der Dämpfungsfaktor der Endstufen sollte einen Wert von >400 haben; als Ausgangsleistung sollten mindestens Terminal 125 W / Kanal zur Verfügung stehen.
  • Seite 12 Bi-Amping (horizontal) Bi-Amping (vertikal) Beim Bi-Amping werden die Signalwege des Tiefton- und Bei der vertikalen Bi-Amping-Variante erfolgt die Endver- des Mittel-/Hochtonbereiches bereits vor der Endstufe stärkung streng kanalgetrennt. getrennt. Je eine Stereo-Endstufe übernimmt die Verstärkung Bei der horizontalen Bi-Amping-Variante übernimmt eine einer Lautsprecherbox, indem der eine Kanal den Hoch- Stereo-Endstufe die Verstärkung des Tieftonbereiches für /Mitteltonbereich und der andere Kanal den Tieftonbe-...
  • Seite 13: Direkter Vorverstärker-Betrieb

    Direkter Vorverstärker-Betrieb Die TCI 1 RE bietet die Möglichkeit des direkten Vorver- *) Hinweise: stärker-Betriebs. Die Verkabelung der Lautsprecherklemmen erfolgt, In dieser Betriebsart müssen die Hochton-Signale nicht wie zuvor beschrieben, entweder als Standard- erst die Endstufen durchlaufen, sondern werden direkt Anschluss, Bi-Wiring oder Bi-Amping.
  • Seite 14: Bedienelemente

    Kurzschluss durch herausstehende +1,5 dB, LIN und -1,5 dB. Kabelreste oder Litzenenden entsteht. Hinweis: Aufgrund geltender Sicherheitsbestimmungen dürfen keine Lautsprecherkabel mit Bananensteckern TCI 1 RE Pegelanpassung verwendet werden.  Achtung: Verbinden Sie die rote (+) An- schlussklemme der Lautsprecherbox mit der roten (+) Anschlussklemme des Verstärkers...
  • Seite 15: Netzschalter

    (nur TCI 1 RE und TCI 2 E) Elektrostaten benötigen eine Hochspannung für die Die Röhrenendstufe des Elektrostaten-Hoch- Aufladung der Folie. Deshalb haben die TCI 1 RE und töners ist mit einer Einschaltautomatik aus- TCI 2 E einen Netzanschluss und einen Netzschalter.
  • Seite 16: Sicherheitshinweise

    Geräteanschlüsse (insbesondere durch Kin- werden. Das Eindringen von Flüssigkeiten in den der) ausgeschlossen ist. Die TCI 2 E und TCI 1 RE dür- Hochtöner oder die Röhrenendstufe ist unter allen fen nur an eine ordnungsgemäß geerdete und mit einem Umständen zu vermeiden.
  • Seite 17: Umweltaspekte, Pflegehinweise

    Umweltaspekte – Pflegehinweise Bei der Entwicklung der  Lautsprechersysteme stehen Für den Transport der Lautsprecher wurde eine optimal schützende und umweltschonende Styropor-Verpackung nicht ausschließlich innovative Problemlösungen und gewählt, denn solide, durchdachte Konstruktionen im Vordergrund. - Styropor wird nicht mit FCKW-haltigen Treibmitteln ge- ...
  • Seite 18: Betriebsstörungen

    Je nach Gegebenheiten Spikes oder Dämp- fungselemente verwenden. Bitte lassen Sie sich durch Ihren Fachhändler beraten. Störung: Keine Hochtonwiedergabe TCI 1 RE oder bei der TCI 2 E. Die Hochspannung für den elektrostatischen Ursache: Hochtöner fehlt. Schalten Sie den Netzschalter auf der Rück- Abhilfe:...
  • Seite 19 English...
  • Seite 20 Setting up Wiring Terminals, amplifiers Standard connections, bi-wiring Bi-amping (horizontal and vertical) Direct pre-amplifier mode Controls Level adjustment (BASS / MID / TREBLE) Mains switch Additional controls on the TCI 1 RE Safety notes Environmental aspects, care and maintenance Trouble-shooting Specification...
  • Seite 21: The Cabinet

    The cabinet The design of the cabinet plays a very important role in The side panels, the curved back panel, the baffle, and the overall performance of the loudspeaker system, as it the cambered front cover are designed to exclude com- determines the parameters of freedom from resonance, pletely the possibility of resonance, standing waves and cabinet sound, bass reproduction, imaging properties...
  • Seite 22 The transmission-line principle Loudspeakers which work on the transmission-line prin- The bass drivers are installed in a large pressure cham- ciple have proved outstandingly effective in the past, and ber with the cone surface facing out. Since this chamber  has employed this principle for many years with is large in volume, and terminates in any case in the open transmission line, these units do not have to waste great success.
  • Seite 23: The Loudspeakers

    The loudspeakers The bass driver Since the treble and bass units in the TCI series trans- mission line speakers have superb peak handling pro- The newly developed bass unit features extremely large perties, the new mid-range unit also had to be able to magnets and voice coils working on a carbon fibre cone perform much better than any previous driver.
  • Seite 24: The Valve Output Stage

    Class A valve output stage al vibration. With its low mass the foil is practically iner- for use with the electrostatic driver fitted to the TCI 1 RE. tia-free, endowing the electrostatic device with a virtually The output stage employs the EL34 pentode valve, perfect transient response.
  • Seite 25: The Cross-Over Unit

    (FSR = Fast Signal Response) adjusts the combina- tion of electrostatic unit and valve output stage (TCI 1 RE), and of electrostatic unit and repeater (TCI 2 E), to match the output of the other sub-systems in the loudspeaker.
  • Seite 26: Setting Up

    2 metres. greatest care, and keep them well away from children. The electrostatic treble unit of the TCI 1 RE can be ad- justed in order to incline it towards your listening position. • When children are playing they tend to be unaware of To do this rotate the knurled screw on the right behind danger.
  • Seite 27: Standard Connections

    Please note that all the cables used > 7 Amps for TCI 3 R, > 10 Amps for TCI 1 RE and should be the same length! TCI 2 E.
  • Seite 28 Bi-amping (horizontal) Bi-amping (vertical) In a bi-amping arrangement the signal paths for the bass In the vertical bi-amping version the power amplifiers and mid-range/treble ranges are separated before they work in a strictly channel-separate arrangement. reach the power amplifiers. One stereo power amplifier amplifies the signals for one In the horizontal bi-amping version, one stereo power loudspeaker: one channel drives the treble/mid-range, amplifier is used to amplify the bass range for both...
  • Seite 29 Direct pre-amplifier mode The TCI 1 RE offers the option of a direct pre-amplifier *) Notes: mode. As already mentioned, the loudspeaker terminals can In this mode of operation the treble signals are fed directly be wired using standard connections, or the bi-wiring to the pre-amplifier of the valve output stage, i.e.
  • Seite 30: Controls

    Note: current safety regulations prohibit the use of loudspeaker cables terminating in banana plugs. TCI 1 RE level adjustment  Caution: Connect the red (+) loudspea- ker terminal to the red (+) terminal of the amplifier.
  • Seite 31: Mains Switch

    TCI 1 RE and TCI 2 E feature a mains input socket and a circuit which responds either to the input signal mains switch.
  • Seite 32: Safety Notes

    (especi- the valve output stage at all costs. However, if foreign ally by children). The TCI 2 E and TCI 1 RE must be bodies or liquids should get into the treble units or the...
  • Seite 33: Environmental Aspects, Care And Maintenance

    Environmental aspects - care and maintenance In the development of  loudspeakers we concentrate For loudspeaker transport we have selected a form of styrofoam packing which gives excellent protection and on innovative solutions to problems, and solid, well is environmentally non-harmful, because: thought-out designs, but these are not our only concerns.
  • Seite 34: Trouble-Shooting

    Use spikes or damping elements to suit Remedy: your installation. Ask your specialist  dealer for advice. Problem: No treble response from the TCI 1 RE or TCI 2 E. The high voltage for the electrostatic treble Cause: units is not present.
  • Seite 35: Technische Daten

    Technische Daten / Specification TCI 3 R TCI 2 E TCI 1 RE Typ / Model Prinzip 3 – Weg – Transmissionline Standbox 3-way transmission-line floor-standing loudspeaker Principle Nennbelastbarkeit 140 Watt / watts 160 Watt / watts 180 Watt / watts...
  • Seite 36   elektroakustik GmbH & Co KG   Herford * Germany...
