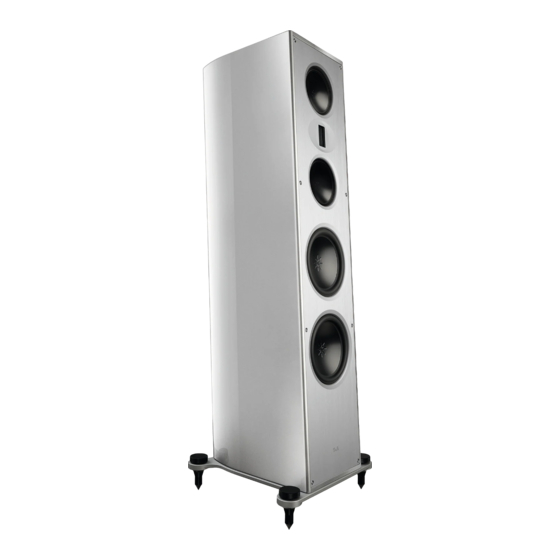

- Seite 1 SOLITAIRE ® S 430 Bedienungsanleitung User manual...
- Seite 3 Deutsch 5 - 19 Seiten English 21 - 35 Pages...
-
Seite 5: Willkommen
Willkommen Wir freuen uns, dass Sie sich für ein T+A Produkt ent- schieden haben. Durch Ihre Wahl sind Sie Besitzer hochwertiger Hifi-Lautsprecher geworden, die sich auf dem neuesten technologischen Standard befinden. Ständige Qualitätskontrollen während des Fertigungs- prozesses und die ausschließliche Verwendung hoch- wertigen Materials garantieren erstklassige Verarbei- tung und Spitzenqualität. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Lieferumfang Montage der Lautsprecher Allgemeines Auspacken Grundplatte und Rollen montieren Montage der Spikes Aufstellung Anschluss Verstärker Anschlusskabel Standard-Anschluss Bi-Wiring Bi-Amping Abdeckung Niveauausgleich Raumanpassung Pegeleinstellung Umwelt Pflegehinweise Technische Daten... -
Seite 7: Sicherheitshinweise
+10 … +35. C. Durch das am Gerät befindliche Zeichen erklärt Das Gerät ist ausschließlich zur Ton- und/ T+A die Konformität mit den EG-Richtlinien und den oder Bildwiedergabe im Heimbereich in daraus abgeleiteten nationalen Gesetzen. Die Konfor- trockenen Räumen unter Berücksichtigung mitätserklärung kann bei Bedarf unter www.ta-hifi. -
Seite 8: Lieferumfang
Lieferumfang Solitaire S 430 Solitaire S 430 Schutzgitter Spikes mit Rändelmutter Kunstoffscheibe für Rändelmutter Bodenkontaktplatte für Spikes Grundplatte M8 x 25 Schrauben (Grundplatte) Transportrollen Stoffhandschuhe Inbusschlüssel Bedienungsanleitung... -
Seite 9: Montage Der Lautsprecher
Montage der Lautsprecher Allgemeines Packen Sie den Lautsprecher vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für diesen Laut- sprecher konzipiert und bei späteren Transporten ein sicherer Behälter. Um Defekte zu vermeiden, Transportieren oder versenden Sie die Lautsprecher ausschließlich in der originalen Verpackung. -
Seite 10: Grundplatte Und Rollen Montieren
Grundplatte und Rollen montieren • Die Schaumstoffteile (X) wie unten abbgebildet auf dem Boden positionieren. • Legen Sie den Lautsprecher mit der textilen Schutzhülle auf die Schaumstoffteile. • Montieren Sie die Grundplatte wie abbgebildet mit 4 Schrauben M8 x 25. •... -
Seite 11: Montage Der Spikes
Achten Sie zunächst darauf, dass die Bremsen der Rollen fest eingerastet sind. • Montieren Sie zuerst die vorderen Spikes. Eine Person kippt die Solitaire S 430 leicht nach hinten, während die weitere Person die Möbelrollen entfernt und die Spikes wie unten gezeigt anbringt (2). -
Seite 12: Aufstellung
Aufstellung Aufgrund ihres ausgezeichneten Abstrahlverhaltens ist die Aufstellung der Lautspre- cherboxen unproblematisch. Bei Beachtung einiger Grundregeln lässt sich der ideale Standort sicher bestimmen. Sie sollten so platziert sein, dass die Entfernung zwischen den Boxen und die zum Hörer ungefähr ein gleichseitiges Dreieck bildet. Keinesfalls sollten die Boxen zu weit auseinander stehen. -
Seite 13: Anschluss
Anschluss Verstärker Die Solitaire S 430 können an alle Verstärker angeschlossen werden, die für eine Lastim- pedanz von 4 Ohm ausgelegt sind. Um das klangliche Potential dieser Lautsprecher voll zur Geltung zu bringen, empfehlen wir laststabile Endstufen mit hoher Stromlieferfähigkeit >10 Ampere. -
Seite 14: Bi-Wiring
Bi-Wiring Beim Bi-Wiring werden durch getrennte Signalführung der Bass- (Bass) und Mittel-/ Hochton-Signale (Mid / High) bessere klangliche Ergebnisse erzielt. Es werden pro Box zwei Lautsprecherkabel benötigt. An Endstufen mit zwei Laut- sprecherausgängen (A und B) werden die Boxen gemäß fol- gender Abbildung angeschlos- sen;... -
Seite 15: Abdeckung
Abdeckung Zum Schutz der Lautsprecherchassis können die im Lieferumfang enthaltenen Abde- ckungen montiert werden. Die Abdeckungen sind akustisch optimiert. Für die bestmög- liche Klangqualität, empfehlen wir jedoch die Abdeckungen während der Wiedergabe zu entfernen. Die Befestigung der Abdeckungen erfolgt durch integrierte Magnete. Zum Befestigen, richten Sie die Abdeckungen an den Kanten der Aluminium-Schallwand aus und lassen Sie diese am Gehäuse einrasten. -
Seite 16: Raumanpassung
Raumanpassung Pegeleinstellung Die Solitaire S 430 kann problemlos an die akustischen Eigenschaften des Hörraumes bzw. an besondere Aufstellungsbedingungen angepasst werden. So ist es z.B. bei einer wandnahen Aufstellung der Lautsprecher oftmals erforderlich, den Bassbereich abzusenken. Zu diesem Zweck befinden sich auf dem rückwärtigen Anschlussterminal der Lautspre-... -
Seite 17: Umwelt
Umwelt Bei der Entwicklung der SOLITARIE Lautsprechersysteme stehen nicht ausschließlich innovative Problemlösungen und solide, durchdachte Konstruktionen im Vordergrund. Ebensolche Bedeutung kommt der Einhaltung aller deutschen und europäischen Sicher- heitsnormen und standards zu. Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hoch- qualifizierte Fachkräfte und eine rechnergesteuerte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller Spezifikationen. -
Seite 19: Technische Daten
Technische Daten Standlautsprecher, 3-Weg, Prinzip Bassreflex Nennbelastbarkeit 200 Watt Musikbelastbarkeit 250 Watt 4 Ohm Impedanz Übertragungsbereich 29 - 45000 Hz Empfindlichkeit 86 dB Bestückung Tiefton 2 x 220 mm Bestückung Mittelton 2 x 150 mm 1 x 50 mm Magnetostat Bestückung Hochton 200 / 2200 Hz Trennfrequenzen... - Seite 21 Welcome We are delighted that you have decided to purchase a T+A product. The new loudspeakers you have just purchased are Hi-Fi components of the finest quality, designed and produced to the very highest technological standards. Constant quality checking during the manufactu-...
- Seite 22 Content Safety notes Scope of delivery Assembling the loudspeakers General information Unpacking Installing the base plate and castors Fitting the spikes Speaker placement Connection Amplifier Cables Standard wiring Bi-Wiring Bi-Amping Protection cover Level adjustment Room correction Level adjustment Environmental aspects Maintenance Technical Specifications...
-
Seite 23: Safety Notes
EC. The device is designed to operate in a tem- By attaching the CE symbol to the unit T+A declares perate climate and altitudes up to 2000 m its conformity the EC directives and the national laws above sea level. -
Seite 24: Scope Of Delivery
Scope of delivery Solitaire S 430 Solitaire S 430 Protection grilles Spikes with locknut Plastic washer for the locknut Floor contact plate for spikes Base plate M8 x 25 screws for the base plate Transport rollers Gloves Allen keys User manual... -
Seite 25: Assembling The Loudspeakers
Assembling the loudspeakers General information Carefully unpack the loudspeakers and store the original packing material carefully. The carton and packing are specially designed for this loudspeaker and will be needed again if you wish to move the equipment at any time. If you have to transport the loudspeaker, it must always be carried or sent in its original packaging in order to prevent damage and defects. -
Seite 26: Installing The Base Plate And Castors
Installing the base plate and castors • Place the foam parts (X) on the floor as shown below. • Position the loudspeaker with its textile protective cover on the foam parts. • Attach the base plate with 4 M8 x 25 screws as shown. •... -
Seite 27: Fitting The Spikes
First of all pay attention that the brakes of the casters are firmly locked. • Install the front spikes first. One person will slightly tilt the Solitaire S 430 back- wards, while another person will remove the furniture castors and attach the spikes as shown below (2). -
Seite 28: Speaker Placement
Speaker placement The position of the loudspeakers is non-critical, since their radiation pattern is excel- lent. Provided that you keep to a few basic rules it is easy to deter-mine the ideal loca- tion for them. They should be positioned in such a way that the two speakers and the listener form the three points of an approximately equilateral triangle. -
Seite 29: Connection
Connection Amplifier The Solitaire S 430 can be connected to any amplifier designed for a 4 Ohm speaker load. However, if you wish to exploit the full sound potential of these speakers, we re- commend power amplifiers which are capable stable of supplying high currents.>10 Ampere. -
Seite 30: Bi-Wiring
Bi-Wiring Bi-wiring provides better sound by separating the bass (Bass) signal and mid-range/ treble signals (Mid/High). Two speaker cables are required for each loudspeaker. If your power amplifier has two loudspeaker outputs (A and B), the speakers are connected as shown in the illustration below;... -
Seite 31: Protection Cover
Protection cover The covers included in the scope of delivery can be fitted to protect the loudspeaker drivers. The covers are acoustically optimized. For the best possible sound quality, we recommend that you remove the covers during playback. The covers are fixed with integrated magnets. To attach, align the covers to the edges of the aluminium front plate and let them snap into place. -
Seite 32: Room Correction
Room correction Level adjustment The Solitaire S loudspeakers can easily be adjusted to suit the acoustic qualities of the listening room, or to particular conditions and speaker positions. For example, it may well be necessary to reduce the bass range if the speakers are set up close to a wall. -
Seite 33: Environmental Aspects
Environmental aspects In the development of SOLITAIRE loudspeakers we concentrate on innovative solutions to problems, and solid, well thought-out designs, but these are not our only concerns. We place equal importance on the maintenance of all German and European safety norms and standards. -
Seite 35: Technical Specifications
Technical Specifications Floor-standing speaker, 3-way, bass reflex Principle 200 Watts Nominal power rating Music power rating 250 Watts Impedance 4 Ohm Frequency range 29 - 45000 Hz Sensitivity 86 dB 2 x 220 mm Drive units bass Drive units midrange 2 x 150 mm Drive units highrange 1 x 50 mm Magnetostat... - Seite 36 T+A elektroakustik GmbH & Co. KG Planckstraße 9 – 11 32052 Herford | Germany T +49 5221 76760 F +49 5221 767676 info@ta-hifi.com www.ta-hifi.com...
