7. Schließen Sie das Gerät an das lokale Netz an, siehe Kapitel "Ethernet-Schnittstelle
(Seite 58)".
8. Verbinden Sie die Anschlussklemme mit einem möglichst kurzen Kabel ≤ 150 mm und
großen Querschnitts von 1,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Erdung
(Seite 54)" und Kapitel "Klemmen (Seite 28)".
Demontieren
1. Demontieren Sie alle angeschlossenen Leitungen.
2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts
nach unten.
3. Heben Sie das Gerät von der Profilschiene ab.
4.7

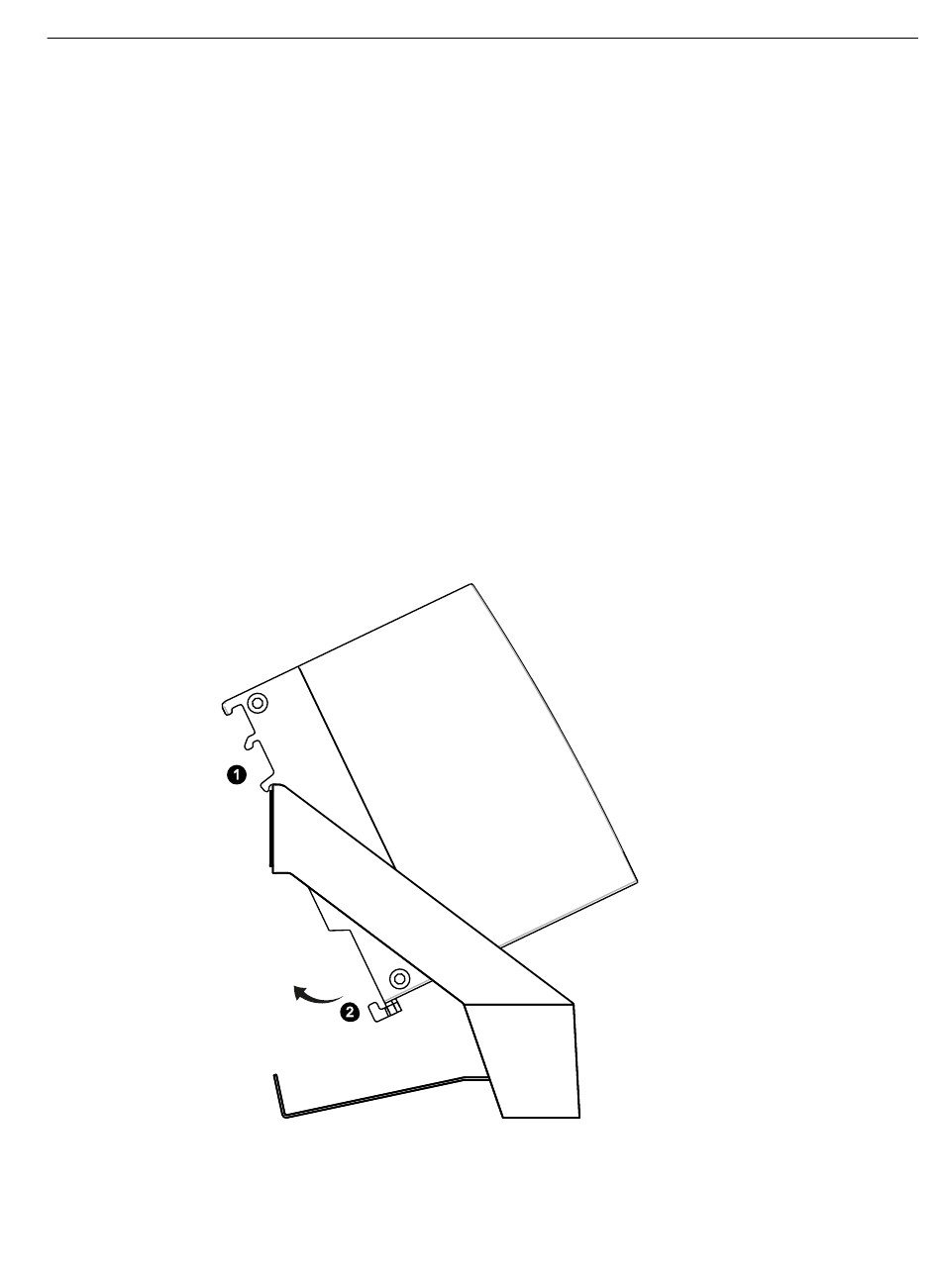

Montage auf einem Standfuß
Montieren
1. Setzen Sie die dritte Gehäuseführung des Geräts auf die Oberkante des Standfußes
2. Drücken Sie das Gerät nach unten gegen den Standfuß, bis der gefederte Riegel einrastet
3. Schließen Sie die Spannungsversorgung an, siehe Kapitel "Spannungsversorgung
(Seite 53)".
SCALANCE M812, M816
Betriebsanleitung, 10/2022, C79000-G8900-C343-08
Montage und Demontage
4.7 Montage auf einem Standfuß
①
ein.
②
.
47
